四缸汽车发动机排气歧管结构设计

　　这套排气歧管结构面向直列四缸内燃机的排气侧布置，核心作用是把四个气缸燃烧后排出的高温废气分别汇集到同一根总管，再向后输送至三元催化、涡轮增压器或消声系统。歧管在整机上属于热端关键件，工作时直接承受脉冲排气冲刷，缸盖侧温度梯度大，振动与热膨胀耦合明显，因此结构建模时不能只把管路画成简单弯管，而要把法兰密封、支管走向、汇合过渡和安装约束一起考虑。

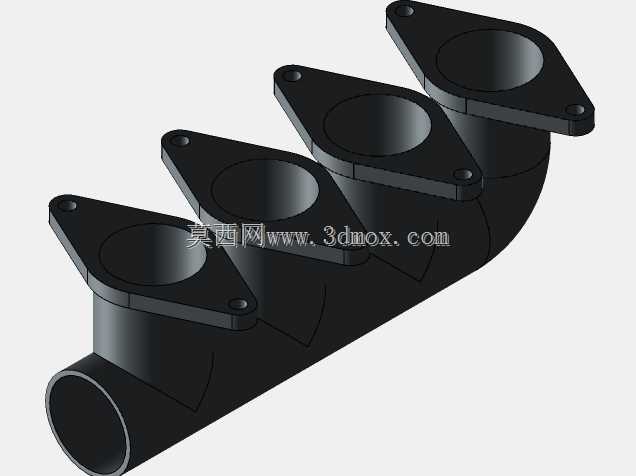

　　从外形看，模型采用四个独立进气法兰沿直线依次排列，每个法兰对应一个气缸盖排气口。法兰面做成菱形或带耳的平板轮廓，两端各预留一个螺栓过孔，用于与缸盖排气侧贴合压紧。法兰中部开出圆形气道口，口径与缸盖排气道口对齐；密封面需要保持平面度，避免高温高压气体从结合面泄漏。支管段从法兰口向下延伸，并逐步向同一根弧形总管汇合，形成四合一的流道。这种布置常见于横置或纵置直列四缸汽油机、小型柴油机，也可用于教学样机、试验台架和改装动力单元的排气前段开发。

　　建模思路上，支管并非等长平行直管，而是根据缸盖排气口间距和下方总管位置做差异化弯曲。靠近端部的气缸支管需要更长的转向路径，中间气缸支管则相对短直。实际设计中要在舱内空间、支管长度均匀性和排气干涉之间折中：若追求脉冲效应和各缸排气一致性，会尽量控制各支管长度差；若受限于发动机舱、防火墙或转向系统边界，则优先保证流道顺滑、无急弯和无局部缩径。模型中各支管与总管交汇处采用圆滑过渡，避免直角台阶造成废气涡流。汇合后的总管端部为圆形接口，可对接卡箍、法兰、波纹管或催化器入口。

　　安装边界主要集中在缸盖结合面和周边热间隙。四个法兰耳孔的孔位必须与缸盖排气侧螺栓孔一致，法兰面到气道中心的高度、相邻法兰间距以及整体倾斜角度，都决定了歧管能否一次装合。由于排气歧管热态伸长明显，建模时要在支管外侧与缸体、线束、氧传感器、隔热罩、启动机等部件之间留出热膨胀间隙；若后端直接连接刚性催化器，还应考虑柔性波纹管或滑动连接，限制热应力反传到缸盖。法兰厚度不能过薄，否则压紧后容易翘曲；支管壁厚则要兼顾耐热、重量和成型工艺，铸铁件通常壁厚较大，焊接不锈钢管可采用较薄管壁但需补强焊点和法兰过渡区。

　　流道功能方面，歧管不仅是连接件，也影响发动机扫气效率和低速扭矩。各缸排气按点火顺序形成压力脉冲，支管走向和汇合角度会影响脉冲相互干扰。顺滑扩大的汇合腔可以降低背压，但容积过大也可能使冷启动催化器升温变慢；较短支管有利于快速热机和涡轮响应，较长且等长的支管则更强调中高转速充气效率。三维结构中可以清楚看到四个气道口朝向一致、总管呈弧形收拢，这种形态便于废气从多个支管汇入同一出口，同时减少管路在发动机侧面的外凸尺寸。

　　在实际制造层面，这类零件可采用砂型铸铸铁、铸钢，也可由不锈钢弯管焊接法兰制成。铸件适合复杂曲面和批量生产，内腔需控制清砂和壁厚均匀；焊接件重量轻、耐温性好，但对支管切割、弯管定位、法兰组对和焊接变形控制要求更高。无论哪种工艺，三维模型都需要保留法兰螺栓孔、气道中心、总管出口轴线和关键外轮廓，以便后续做密封校核、热边界检查、隔热罩设计和焊接夹具开发。

　　从设备选型角度看，结构工程师在引用类似歧管时，应先核对气缸数、排气口中心距、法兰螺栓孔距、出口直径、总管朝向以及整机舱内包络。模型呈现的四法兰并列布局适合直列四缸平台，不适合V型发动机两侧独立排气口的布置；若用于涡轮增压机型，还需在总管出口处重新匹配涡轮机入口法兰和放气阀周边空间。对于教学或逆向设计场景，该模型也可用于演示排气歧管从缸盖接口到总管汇合的完整结构关系，帮助理解法兰密封、气道过渡、热膨胀避让和排气背压之间的工程约束。
