金属材质GRABCAD标识铭牌结构设计

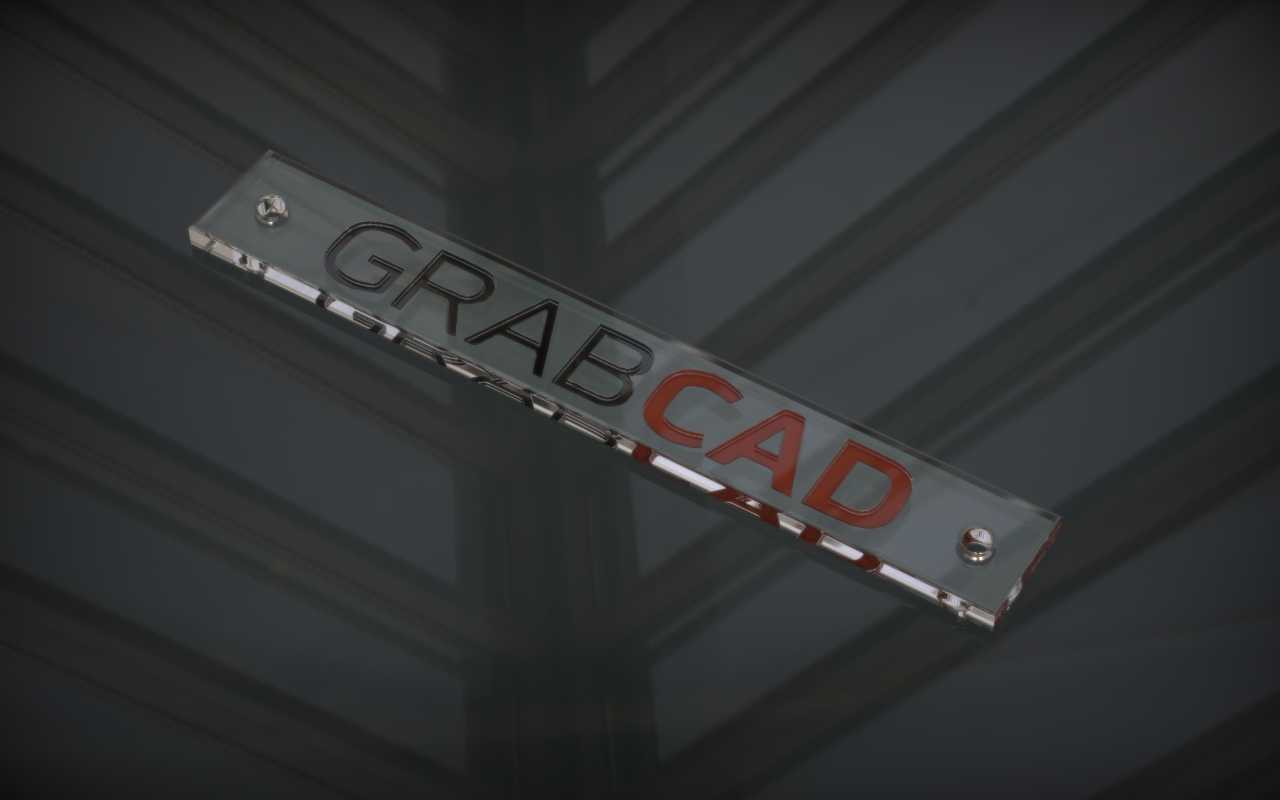

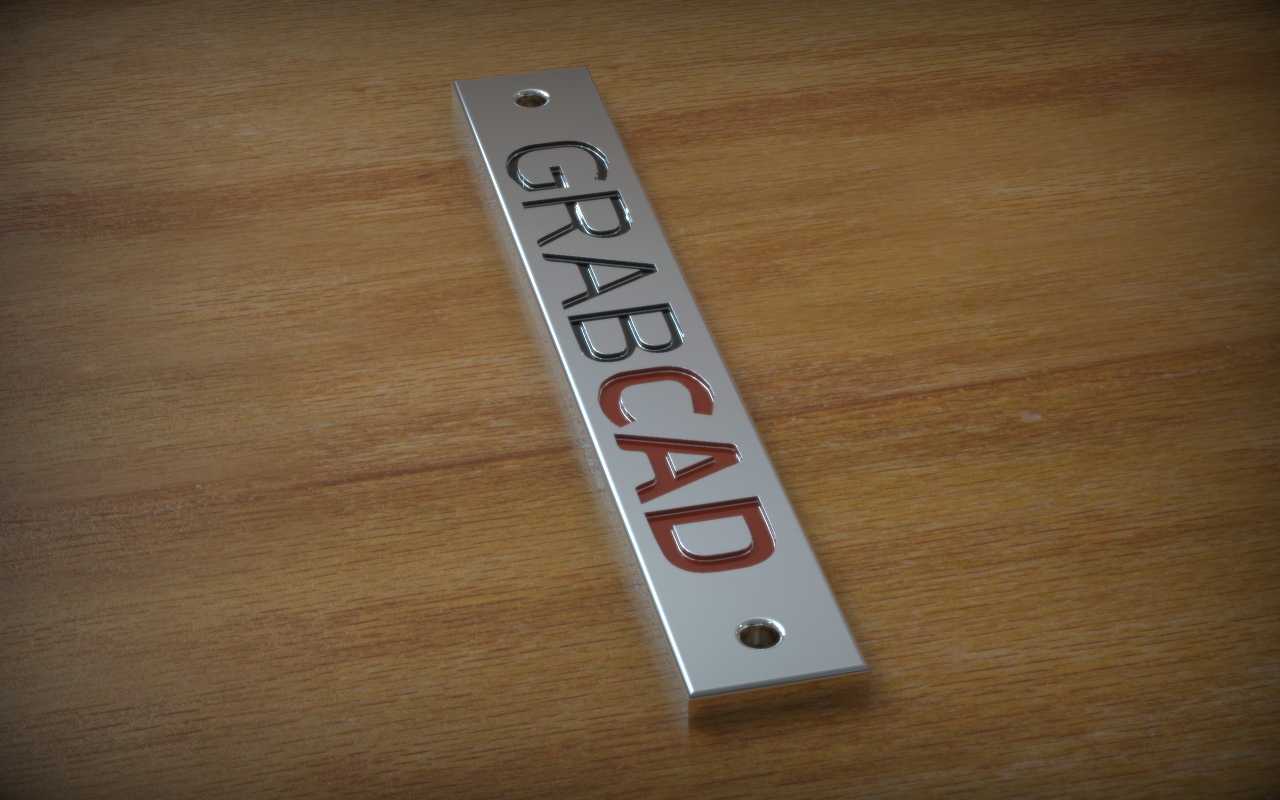

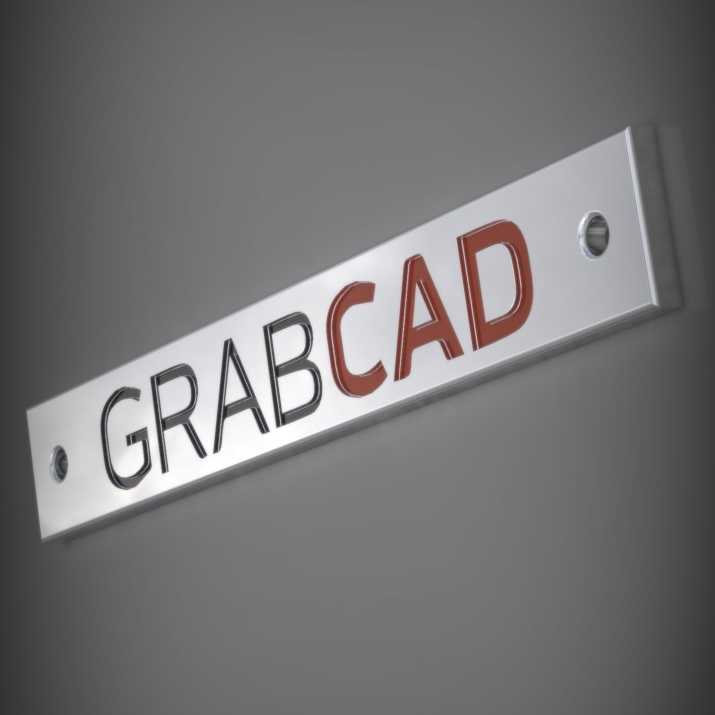

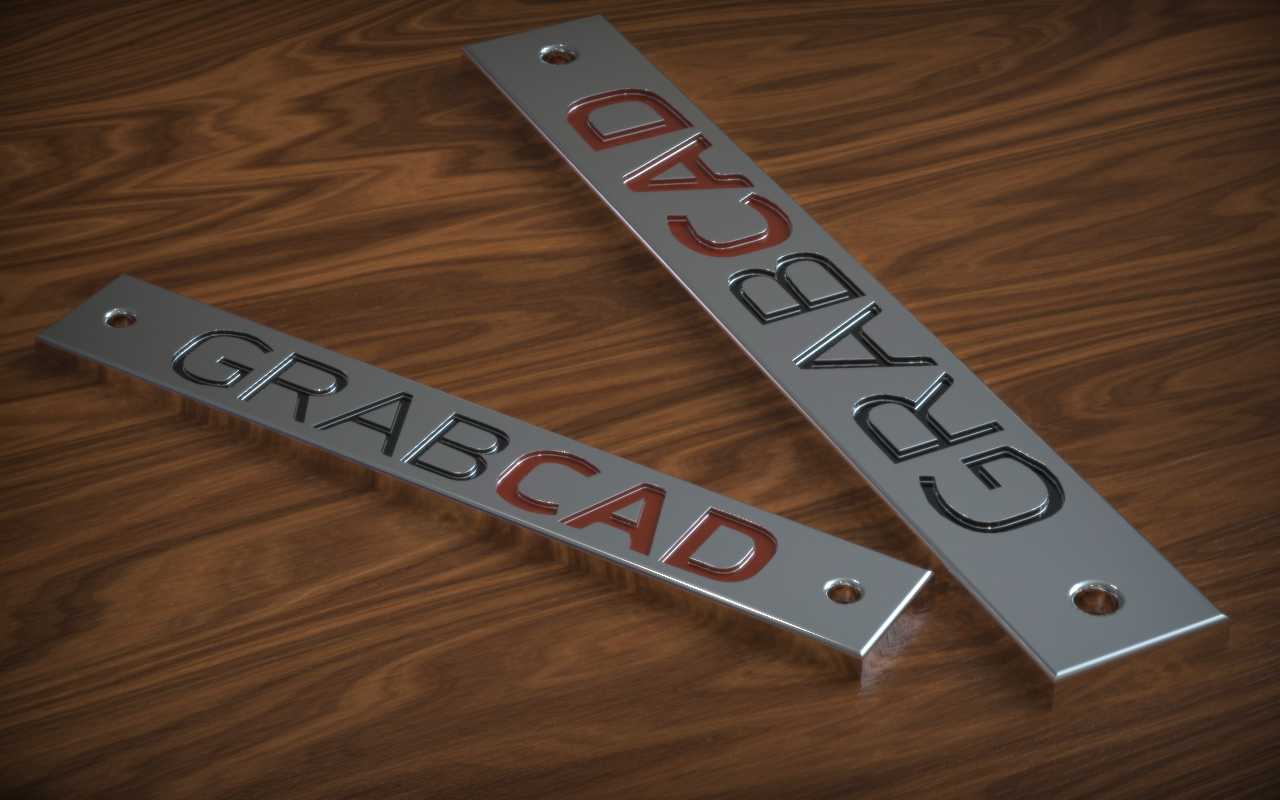

　　这类金属标识铭牌常应用在工业设备本体、工作台立面、品牌展示区、定制化加工工位的视觉标识场景中，核心作用是传递品牌识别信息，同时兼顾工业场景下的耐用性需求，区别于纸质贴纸、塑料印刷标牌，金属材质的铭牌能适应车间内油污附着、金属碎屑飞溅、日常擦拭清洁、温湿度波动的复杂工况，长期使用不会出现起翘、褪色、字符磨损脱落的问题。从结构设计层面看，该铭牌采用长条状扁平铝基材作为本体，整体厚度控制在3mm左右，既保证加工过程中工件装夹的刚性，避免薄壁件CNC加工时出现振纹，也能控制整体重量，不会给安装基面带来额外负载。铭牌两端设置沉头安装孔，孔位距离端部的尺寸留足12mm的安装边距，适配M4规格的沉头螺丝安装，安装后螺丝顶面与铭牌表面齐平，

　　不会出现凸起刮蹭的问题，同时沉孔的深度设计刚好覆盖螺丝头厚度，保证安装后铭牌整体与安装基面完全贴合，不会出现局部翘边的情况。字符加工采用凹凸铣削工艺，将GRABCAD字符区域做下沉铣削处理，字符深度控制在0.8mm，既保证字符的立体辨识度，又不会因为铣削过深导致铭牌整体结构强度下降，部分字符区域预留填漆槽，加工完成后可填充红色、黑色油漆，填充后油漆表面与铭牌凸起的基准面齐平，日常擦拭时不会剐蹭到油漆层，大幅提升标识的耐磨寿命。设计过程中需要重点考虑加工工艺的可行性，长条状工件在CNC加工时要先做基准面校平，两端的安装孔位需要与字符区域做位置度公差约束，保证字符整体处于铭牌长度方向的居中位置，不会出现偏移歪斜的视觉问题；

　　铭牌的所有锐边都做0.2mm的倒角处理，去除加工后的毛刺，避免安装和日常维护时划伤操作人员。从安装边界来看，该铭牌的宽度设计为20mm，长度根据字符排布控制在180mm区间，安装基面只需要预留对应长宽的平整区域，不需要做额外的沉台加工，直接通过两端螺丝锁紧即可完成固定，适配木质工作台、金属设备外壳、铝型材框架立面等多种安装基面，安装后不会突出基面过多，不会与周边的管线、操作部件产生运动干涉。在实际选型应用中，这类铭牌可以根据安装场景调整基材材质，除了6061铝合金之外，也可以更换为304不锈钢材质适应腐蚀环境，字符的填色也可以根据品牌视觉要求调整，整体结构不需要做大幅改动，只需要调整字符加工的刀路参数即可适配不同的文字内容，

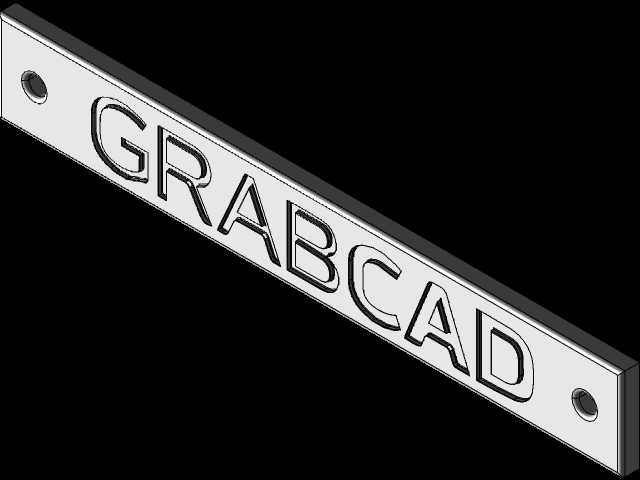

　　结构通用性较强。建模过程中需要注意沉孔的锥度参数与标准沉头螺丝的锥度匹配，避免出现螺丝无法完全沉到位的问题，字符区域的铣削边界要做圆角过渡，避免加工时刀具在锐角位置出现过切，影响字符的边缘清晰度；铭牌背面不需要做额外加工，保持平整的铣削面即可，保证与安装基面的贴合度，减少安装后的缝隙，避免油污、碎屑进入缝隙堆积造成清洁困难。
