带环形波纹结构的便携储水容器三维设计

　　这类带环形波纹结构的储水容器，日常多应用在户外便携饮水、小型流体临时存储、柔性管路配套缓冲储液场景中，区别于常规硬质光滑瓶身的设计，周身连续的环形凸起波纹并非装饰性结构，而是从材料形变特性出发做的功能化设计。从实际使用场景来看，当容器内部充入液体、存在内外压差变化时，环形波纹结构可以通过自身的微小形变抵消应力，避免瓶体在温差变化、液体晃动冲击下出现开裂变形，同时波纹形成的环形加强筋结构，能在不额外增加壁厚的前提下大幅提升瓶身的径向抗挤压能力，哪怕是装在背包中受到其他物品挤压，也不容易出现瓶身凹陷漏液的问题。

　　设计这类容器时，首先要考虑的是瓶口的密封配合边界，瓶口位置做了内螺纹结构，螺纹的牙距、牙深要匹配通用的旋盖密封尺寸，保证常规瓶盖可以直接适配，不需要额外开模做配套密封件，瓶口端面做了0.8mm的平整密封面，配合瓶盖内的硅胶垫片就能实现可靠的静密封，不会出现渗漏问题。瓶身的波纹参数设计需要兼顾形变能力和结构强度，每一圈波纹的凸起高度、圆弧过渡半径都经过反复校核，既保证波纹位置可以在受到轴向压力时产生一定的收缩量，实现一定程度的长度适配，又不会因为波纹过深导致瓶身清洗困难、残留污渍。从尺寸边界来看，直立状态下的瓶体总高控制在单手握持的舒适范围内，瓶身最大外径符合成年人手掌抓握的尺寸区间，横置摆放时，波纹结构形成的环形凸起可以增加和接触面的摩擦力，避免瓶体在倾斜的台面上滚落。

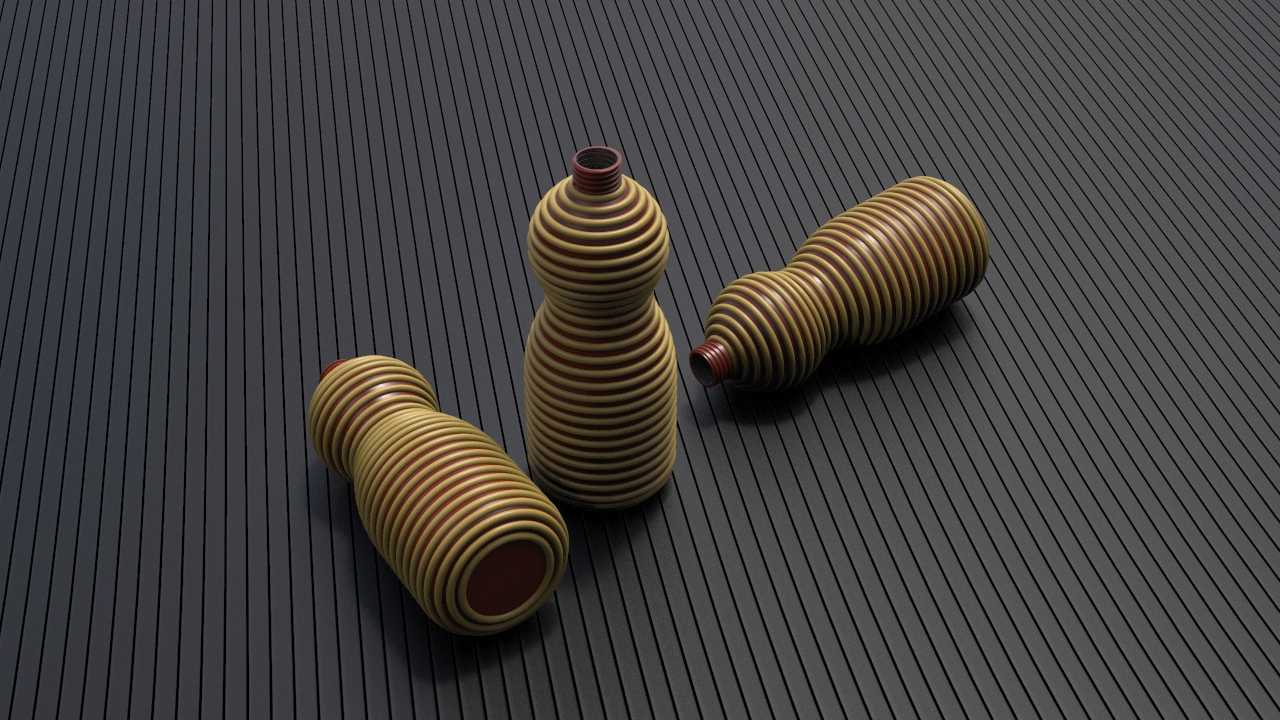

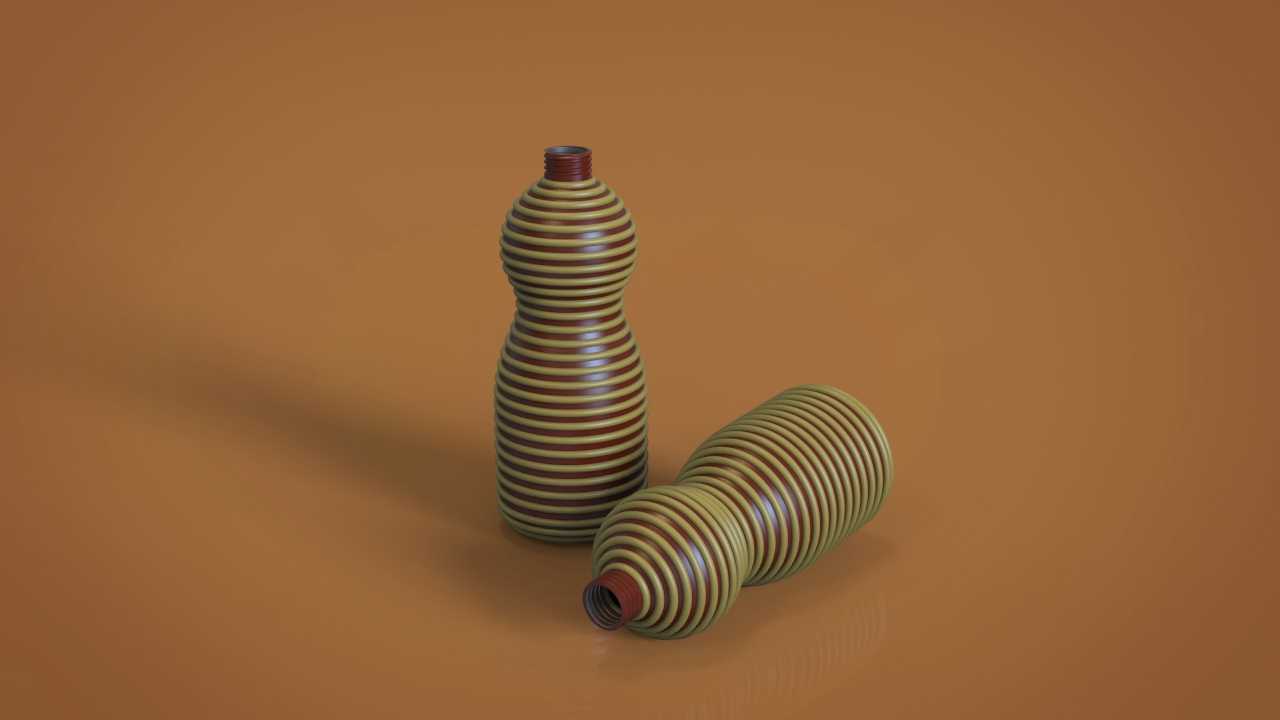

　　不同摆放姿态的容器结构完全一致，只是成型后的摆放方向不同，瓶体底部做了平整的封端结构，封端位置的厚度比瓶身波纹位置厚1.2mm，保证直立放置时的支撑稳定性，不会因为底部偏软导致瓶身倾斜歪倒。在材料选型适配方面，这个结构既可以用食品级PE吹塑成型做日常饮水壶使用，也可以用橡胶材料注塑成型做气动系统的缓冲储气囊、小型管路的柔性伸缩节使用，不同材料选型下，波纹的壁厚参数可以根据材料的弹性模量做对应调整，橡胶材质下壁厚可以适当减薄，提升轴向伸缩的行程，硬质塑料材质下壁厚适当增加，保证结构刚性满足日常盛放液体的需求。

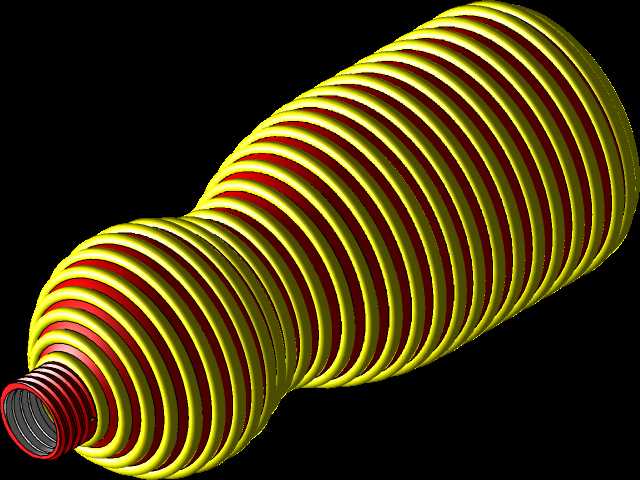

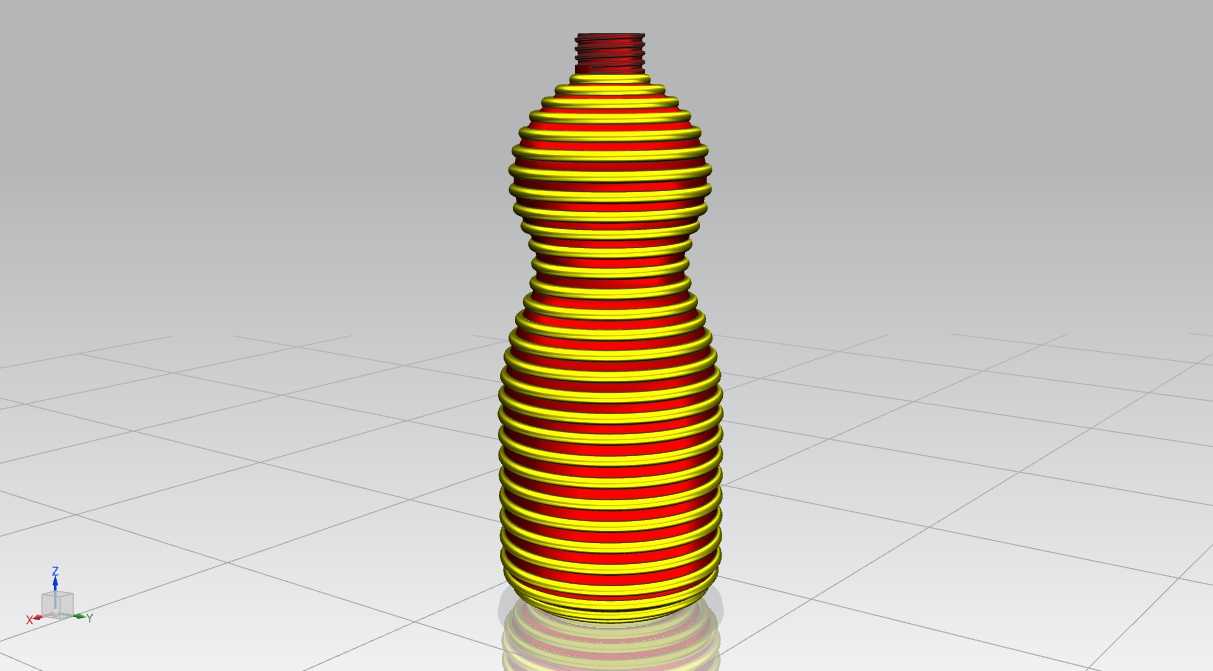

　　从结构建模的逻辑来看，整个瓶体是回转体结构，核心是先绘制单组波纹的截面轮廓，通过沿轴线阵列的方式生成整个瓶身的波纹曲面，之后和瓶口、瓶底的结构做曲面合并、实体加厚，建模过程中要注意所有波纹的过渡位置都做了R0.5mm以上的圆角处理，避免吹塑或者注塑成型时出现应力集中、壁厚不均的问题，同时圆角结构也能避免使用过程中棱角位置划伤使用者。在实际配套场景中，这类波纹结构的容器还可以和小型水泵、出水龙头配套，作为临时的储水缓冲单元，利用自身的形变能力吸收管路中的水锤冲击，降低管路震动带来的密封失效风险，相比光滑壁面的硬质储水瓶，它的抗跌落性能也更优异，从1.2米高度自由跌落到水泥地面时，波纹结构可以通过形变吸收大部分冲击能量，不会出现瓶体碎裂的问题。

　　设计时还要考虑容器的容量标定，瓶身的波纹间距是均匀的，可以通过波纹的圈数快速估算内部剩余液体的体积，不需要额外在瓶身印刷容量刻度，在一些对刻度精度要求不高的户外使用场景下，这个特性能方便使用者快速判断剩余水量。另外瓶身的波纹结构还能增加握持时的摩擦力，哪怕手上沾有水或者油污，抓握瓶身时也不容易打滑脱落，相比光滑瓶身的容器，握持稳定性提升明显。针对不同的使用需求，瓶口的螺纹规格可以做对应调整，既可以做小口径的饮水瓶口，适配普通矿泉水瓶盖，也可以做大口径的广口结构，方便添加冰块、清洗内部，整个结构的建模参数化程度高，调整瓶身长度、波纹数量、瓶口直径时只需要修改对应的阵列参数和截面尺寸，就能快速生成不同规格的衍生型号，不需要重新搭建整体模型框架，能大幅缩短同系列产品的设计迭代周期。
