曲柄滑块式简易连杆传动机构

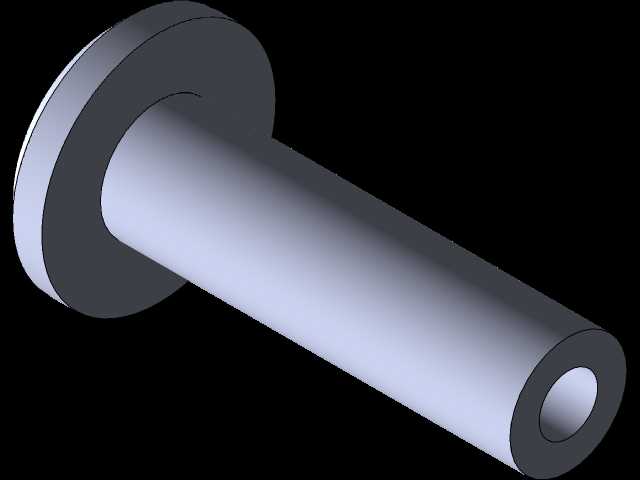

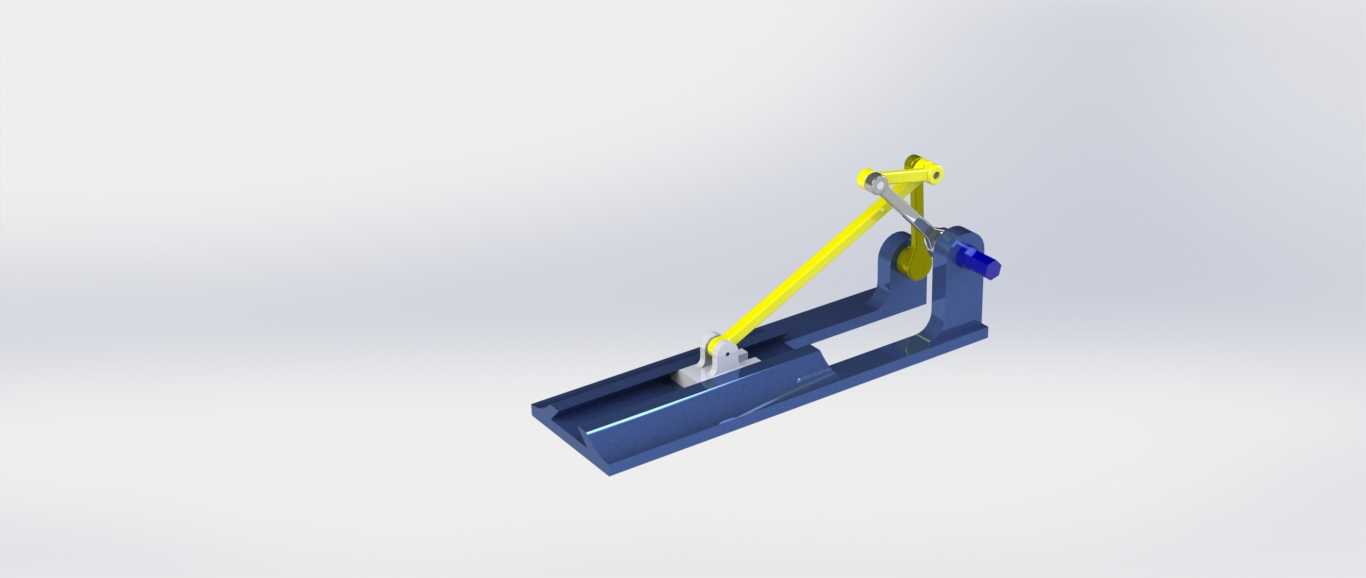

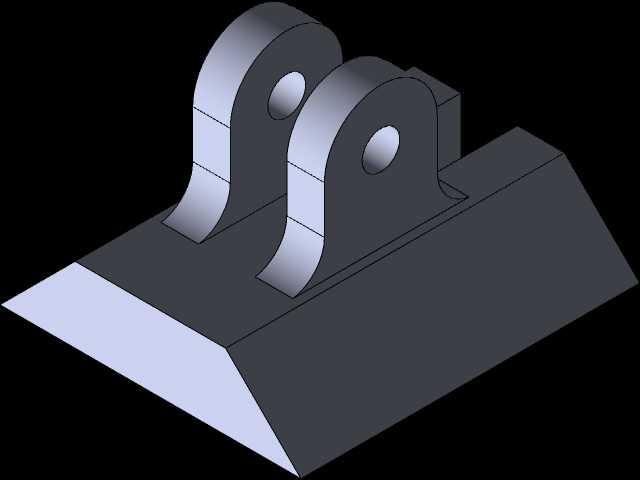

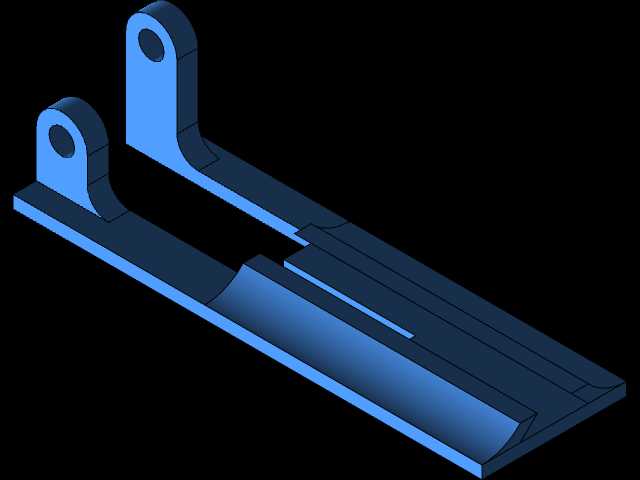

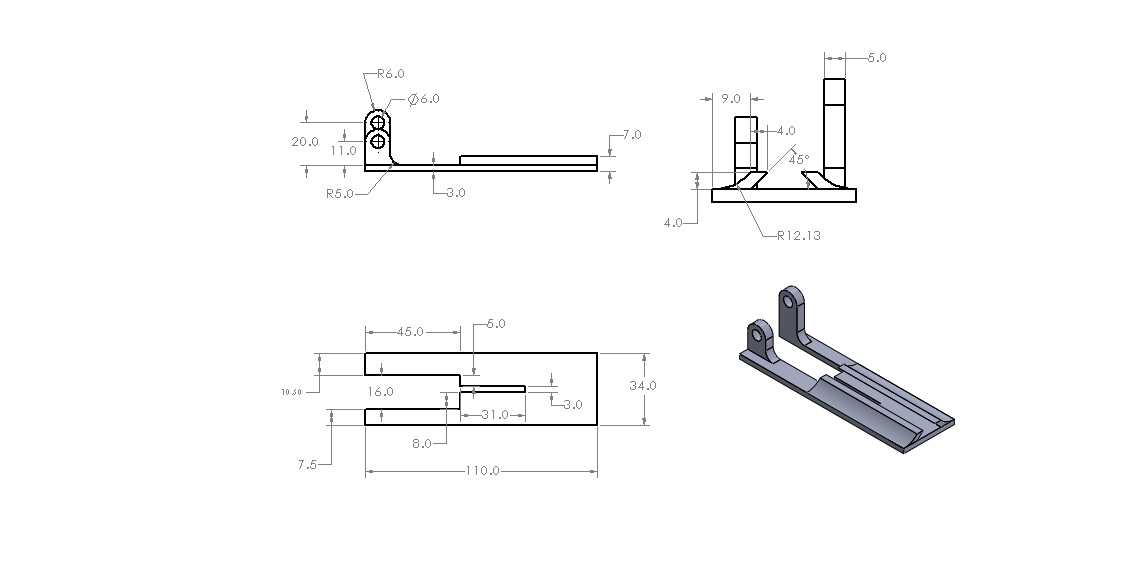

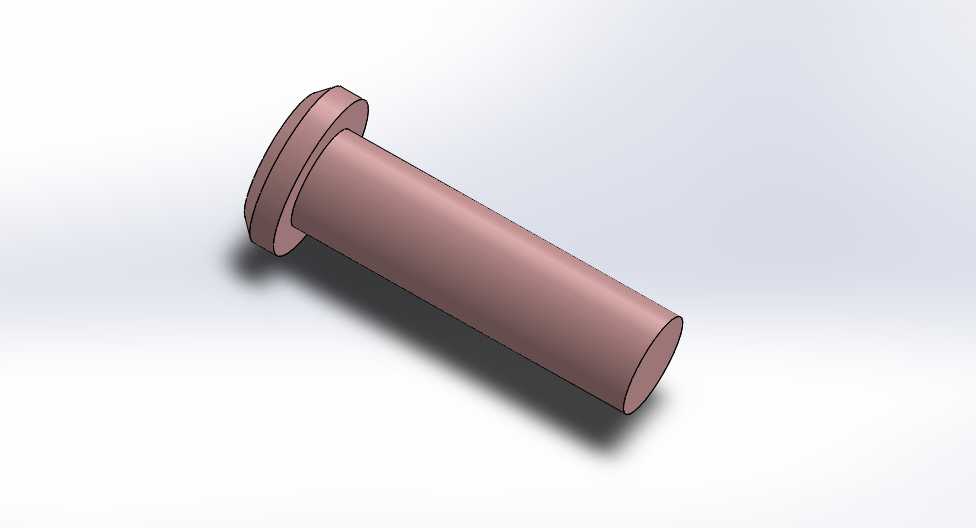

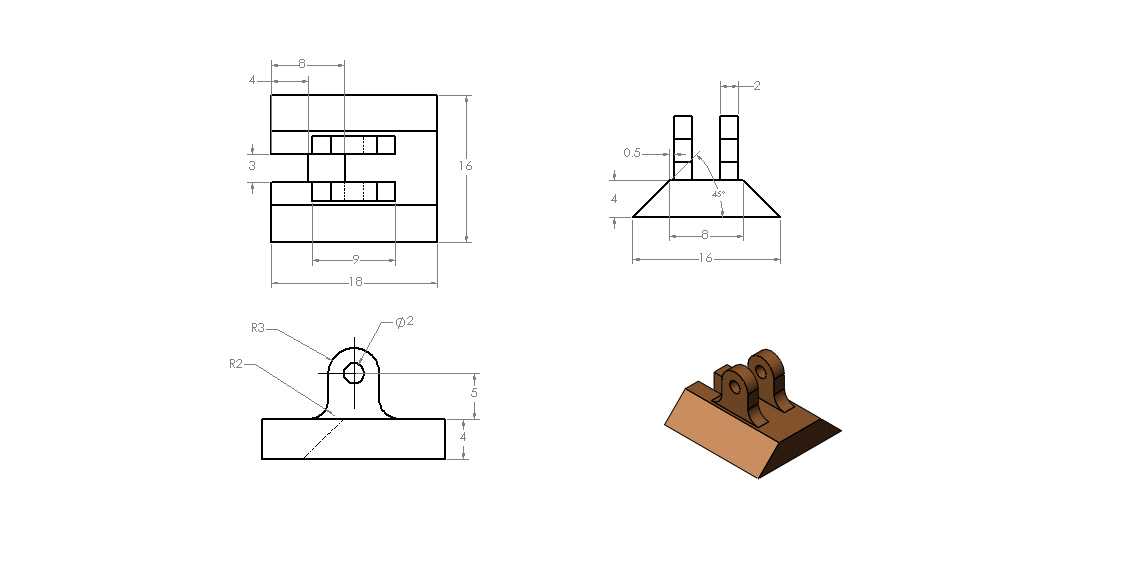

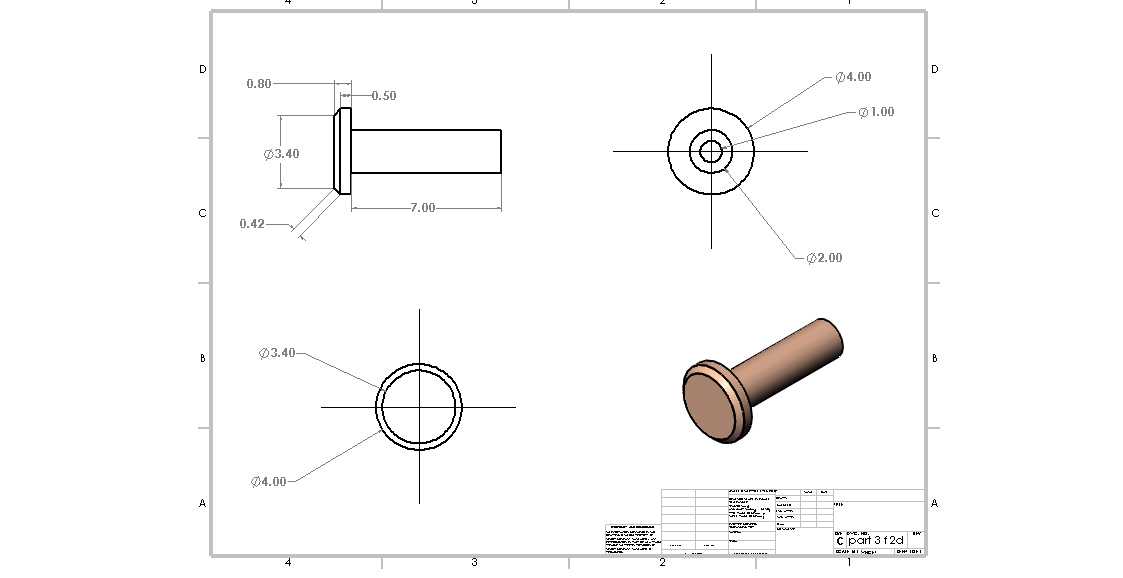

　　这套曲柄滑块连杆机构，常被用作机械原理教学的演示载体，也可作为小型往复执行设备的核心传动单元原型，在轻工送料机构、小型冲压执行端、教学实验台搭建场景中都能看到同结构原理的实际应用。整个机构的底座采用一体化长槽式设计，槽型结构既是滑块的运动导向轨道，也承担整个机构的安装基准功能，安装时只需将底座底面贴合设备安装平面，通过底座两端预留的沉头孔即可完成固定，无需额外加工导向安装面，能大幅降低配套安装的加工成本。滑块部分采用嵌入式配合结构，与底座槽道的配合间隙控制在0.1-0.2mm区间，既保证滑动过程无卡滞，也能避免间隙过大导致的传动精度损失，滑块与长连杆的连接采用铰接销轴结构，销轴两端做卡簧限位，防止机构高速往复运动时销轴脱出。

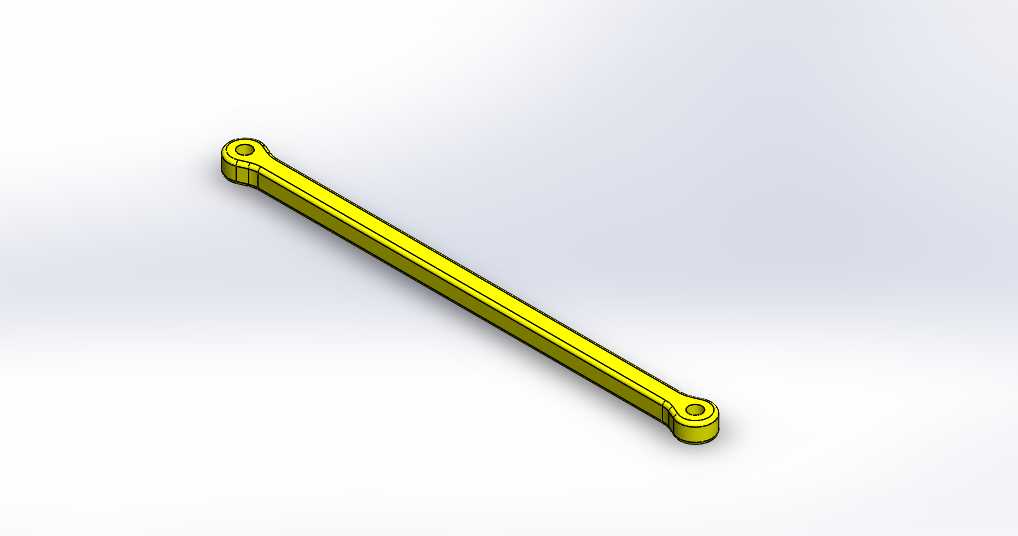

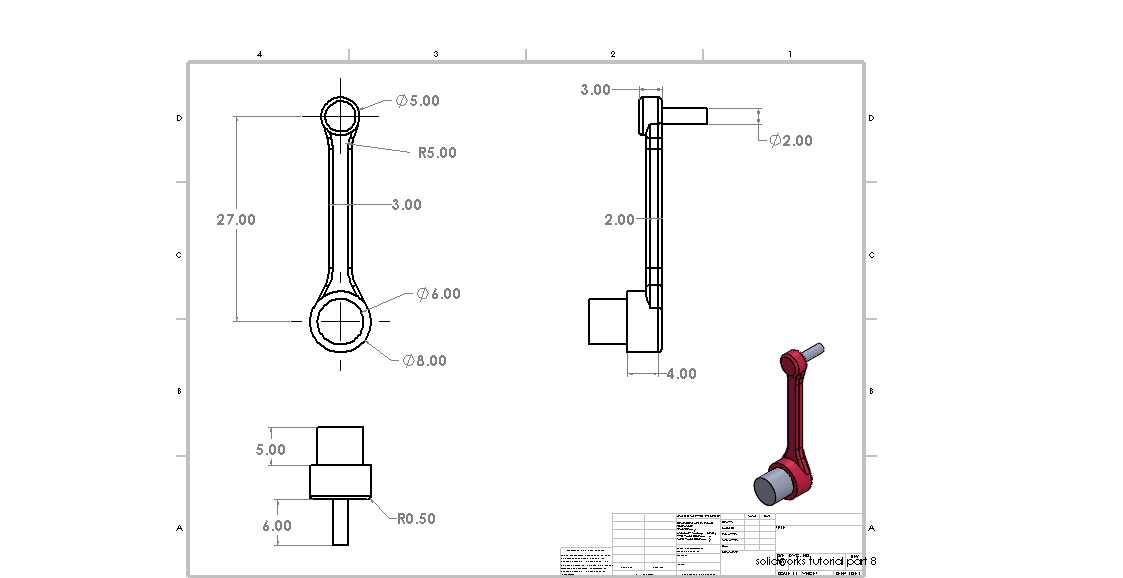

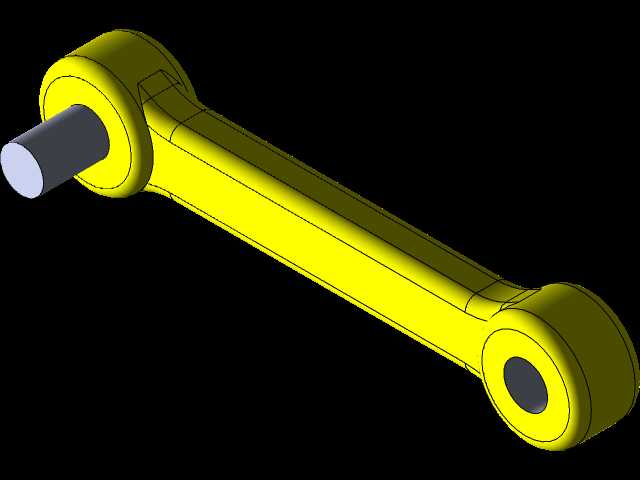

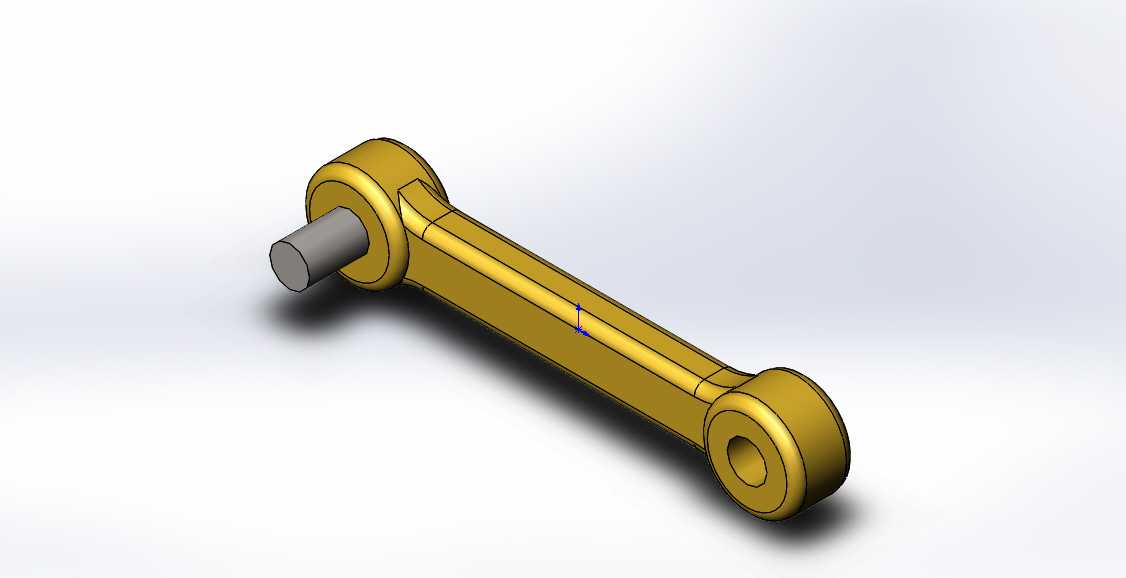

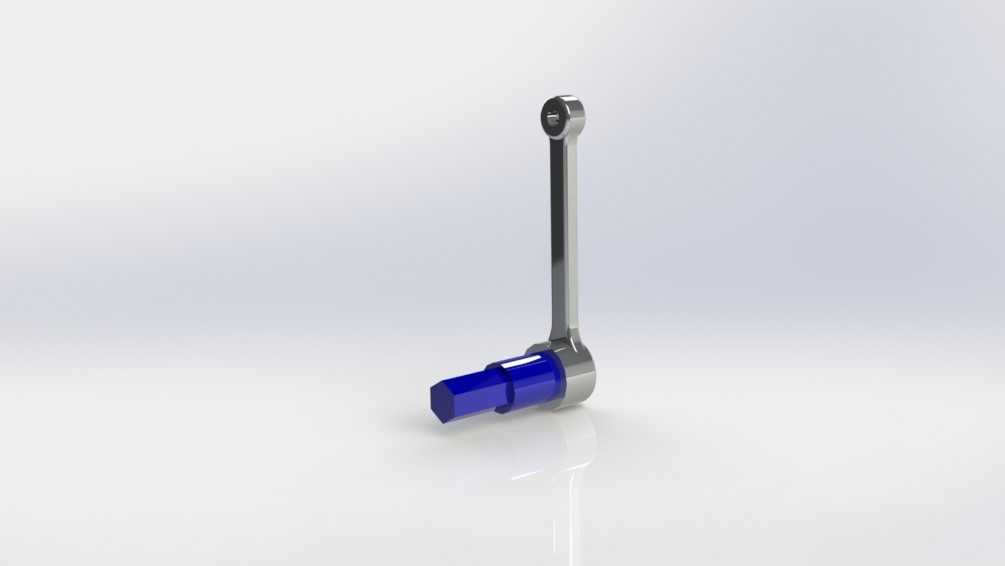

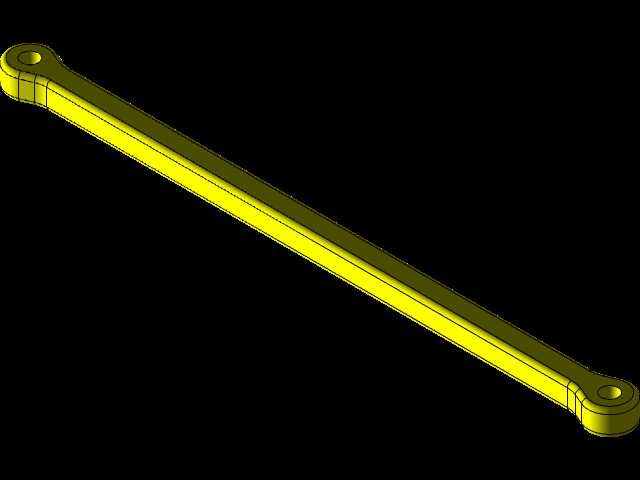

　　长连杆采用等截面矩形杆结构，截面尺寸根据传动受力做了等强度优化，在保证连杆抗弯刚度的前提下尽可能降低运动件的整体重量，减少机构运转时的惯性冲击。曲柄端的旋转支座与底座为一体式结构，支座孔内预留了轴承安装位，可根据实际载荷需求选配滑动轴承或者滚动轴承，曲柄的旋转轴端延伸出支座外侧，可直接连接手动摇柄或者驱动电机的输出轴，适配手动演示或者动力驱动两种使用场景。曲柄与连杆的铰接点做了偏心距优化，偏心距的尺寸直接决定滑块的往复行程，这套结构的偏心距与连杆长度的比值控制在1:4区间，能保证滑块在整个行程内的传动角始终处于合理范围，避免机构出现死点位置，运转过程中传动效率更稳定。整个机构的所有铰接转动副都做了润滑槽预留，

　　日常维护时只需在铰接点注入润滑脂即可降低转动磨损，延长机构使用寿命。从设计逻辑来看，这套结构优先保证了运动逻辑的直观性，所有传动部件都外露无遮挡，既方便教学场景下观察每个部件的运动轨迹，也便于设计人员验证曲柄滑块机构的运动参数，比如不同曲柄转速下滑块的往复运动速度变化、不同连杆长度下的行程偏差等。在实际设备改造场景中，这套基础结构可根据使用需求拓展功能，比如在滑块端加装冲头即可完成小型零件的压装作业，加装推板即可实现流水线工件的定距送料，加装检测挡片即可配合传感器完成往复运动的位置信号输出。安装边界方面，整个机构的最大外轮廓在曲柄旋转到最高位置时达到最高点，安装时需要预留足够的上部空间避免运动干涉，

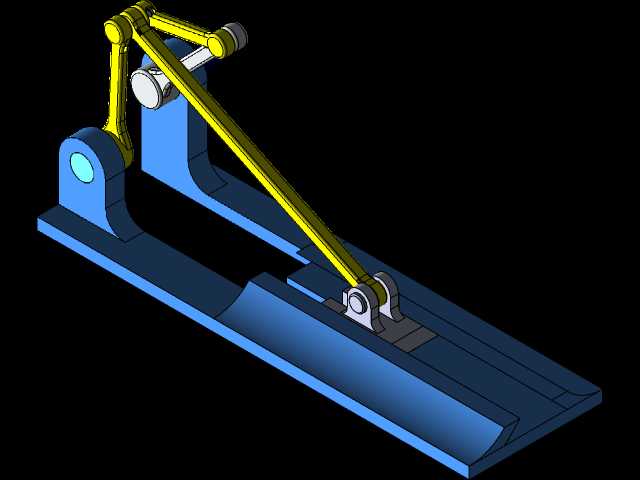

　　底座的安装孔位间距按照标准型材安装尺寸设计，可直接固定在欧标铝型材机架上，无需额外加工过渡连接板。机构的运动过程中，长连杆做平面复合运动，曲柄做整周旋转运动，滑块做直线往复运动，三个运动部件的运动轨迹互不干涉，相邻部件的最小运动间隙控制在3mm以上，避免加工误差导致的运动剐蹭。对于刚接触机械结构设计的从业者来说，这套结构可以帮助理解平面连杆机构的运动学原理，掌握传动角、死点、行程速比系数这些核心参数的实际意义，也可作为复杂连杆机构设计的基础原型，通过调整各杆件的长度比例、铰接点位置，衍生出满足不同行程、不同受力需求的专用传动机构。
