杆端关节轴承三维结构设计

　　在做户外光伏跟踪支架的铰接点选型时，最先接触到的就是这类杆端关节轴承，当时项目要求铰接件要能补偿支架安装时的角度偏差，同时承受径向载荷与一定的轴向冲击，最初选的是普通向心球轴承，实际装配时发现支架的杆件加工存在1-2度的角度误差，普通轴承无法自适应偏角，运行三个月就出现了内圈点蚀、卡滞的问题，后来替换成这类杆端关节轴承，问题才彻底解决。这类零件的核心功能是在两个存在相对摆动、角度偏差的传力杆件之间，实现铰接传力，同时允许连接端在一定锥角范围内自由偏转，不会因为杆件的加工误差、安装错位或者运行中的形变产生附加应力，这也是它和普通刚性铰接件最大的区别。

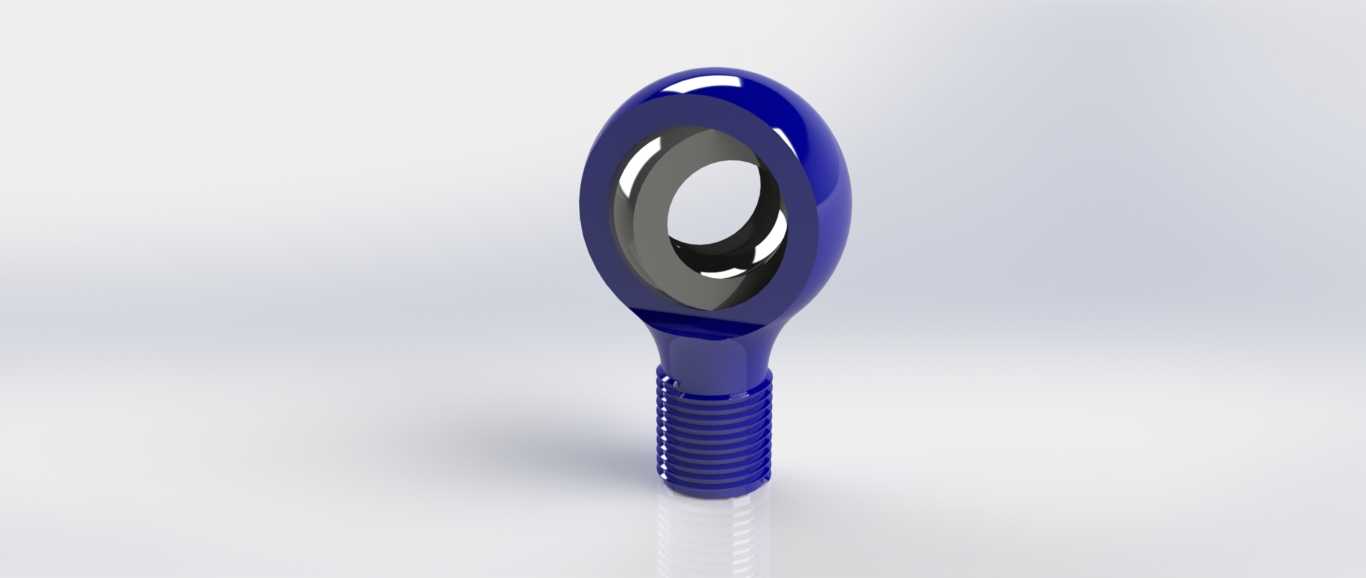

　　从结构设计来看，这类杆端轴承分为两个核心部分，一端是带内球面的外圈，另一端是带外螺纹的杆体，内圈镶嵌在外圈的球面型腔中，内圈的内孔是光滑圆柱面，用来穿装连接销轴，内圈的外球面和外圈的内球面做精密配合，配合面的粗糙度要控制在Ra0.8以下，才能保证摆动时的顺滑度，同时减少磨损。设计时首先要确定的是内圈孔径，这个尺寸直接决定了能适配的销轴直径，也决定了整个铰接点的额定载荷，比如常见的内孔8mm规格，额定动载荷能到12kN左右，足够应对轻型机械的铰接需求。然后是杆端的螺纹规格，外螺纹一般采用普通公制粗牙螺纹，方便和带内螺纹的杆件直接连接，螺纹长度要保证拧入杆件后有足够的啮合长度，一般不小于螺纹公称直径的1.5倍，避免受拉时螺纹脱扣。

　　安装边界方面，这类轴承的外圈最大外径是安装时需要重点关注的尺寸，因为铰接点附近往往有杆件的避让空间，如果外径过大，会和周边的结构件产生运动干涉，尤其是在轴承偏转达到最大角度的时候，要预留足够的摆动空间，一般最大偏角能到13度左右，设计时要按照最大偏角状态做干涉检查。另外杆体和外圈衔接的位置有过渡圆角，这个圆角不能省略，否则会在衔接处产生应力集中，在承受冲击载荷时容易从根部断裂，圆角半径一般取杆体直径的0.1-0.15倍，既能减少应力集中，也不会影响相邻零件的装配。

　　这类零件的应用场景远不止光伏支架，在自行车的转向连杆机构里，它用来连接车把转向节和前叉，抵消车架焊接时的角度误差，保证转向顺滑不卡滞；在太阳能追日系统的传动连杆上，多组杆端轴承配合使用，能补偿长连杆的加工形变，让整个追日阵列的转动角度保持一致；在汽车的转向拉杆、悬架控制臂的铰接点，也能看到它的身影，用来承受路面传递的冲击载荷，同时适应悬架跳动时的角度变化；甚至在一些小型自动化设备的连杆传动机构、健身器材的摆动铰接点，这类轴承都有广泛应用。

　　建模的时候要注意球面配合的间隙设计，不能做成零间隙配合，否则摆动时摩擦力过大，容易磨损，一般径向间隙控制在0.01-0.03mm之间，既能保证转动顺滑，也不会出现过大的旷量。另外内圈的两端要做倒角处理，方便销轴穿装，外圈的球面型腔入口处也要做倒角，避免内圈偏转时和外圈边缘产生剐蹭。如果是用于有腐蚀风险的场景，比如户外设备、海事设备，外圈和杆体一般会做镀锌或者镀镍处理，内圈采用轴承钢淬火处理，表面硬度达到HRC58-62，提高耐磨性能；如果是用于轻量化的场景，比如消费级的运动器材，也会用工程塑料制作外圈，降低整体重量，同时具备自润滑特性，不需要额外加注润滑脂。

　　在做结构选型时，不能只看静态载荷，还要考虑摆动频率，如果是高频摆动的场景，要选择带自润滑衬垫的型号，在内圈和外圈的配合面之间镶嵌聚四氟乙烯衬垫，减少摩擦系数，延长使用寿命；如果是重载低频的场景，可以选择金属对金属的配合面，定期加注润滑脂维护即可。安装时要注意，螺纹拧入杆件的时候不能用管钳直接加持外圈表面，否则会夹伤外圈的球面，导致内圈卡滞，应该用扳手卡在杆体的六方面上拧紧，拧紧后要检查铰接点的摆动是否顺滑，没有卡滞点才算安装到位。
