创意拼装式迷你潜水艇玩具结构设计

　　这款迷你潜水艇玩具的结构设计，最初的出发点是面向青少年科教场景做的趣味机械结构演示载体，区别于常规静态摆件类玩具，它的结构拆分逻辑完全参照真实潜航器的功能分区做等比例简化，能让接触机械结构的初学者快速理解水下航行器的基础布局逻辑。从实际应用场景来看，它既可以作为科教课堂上的结构演示教具，也能作为桌面创意摆件，部分结构爱好者还会将其改造为小型静动态展示模型，搭配微型动力组件实现浅水环境的模拟航行。

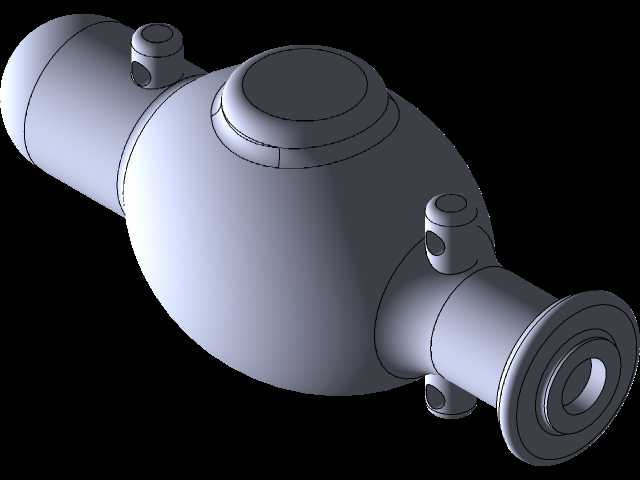

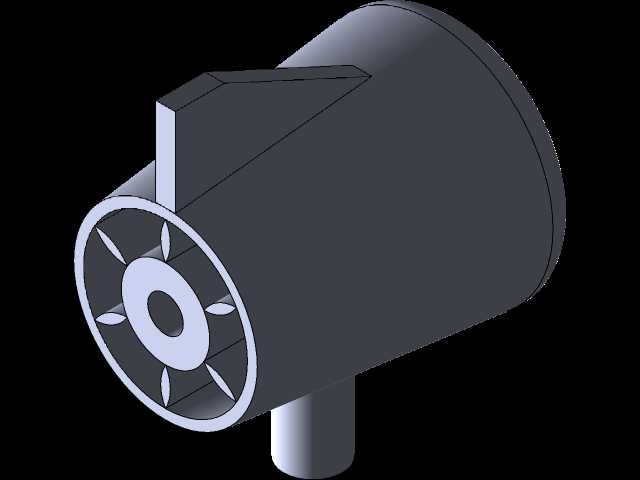

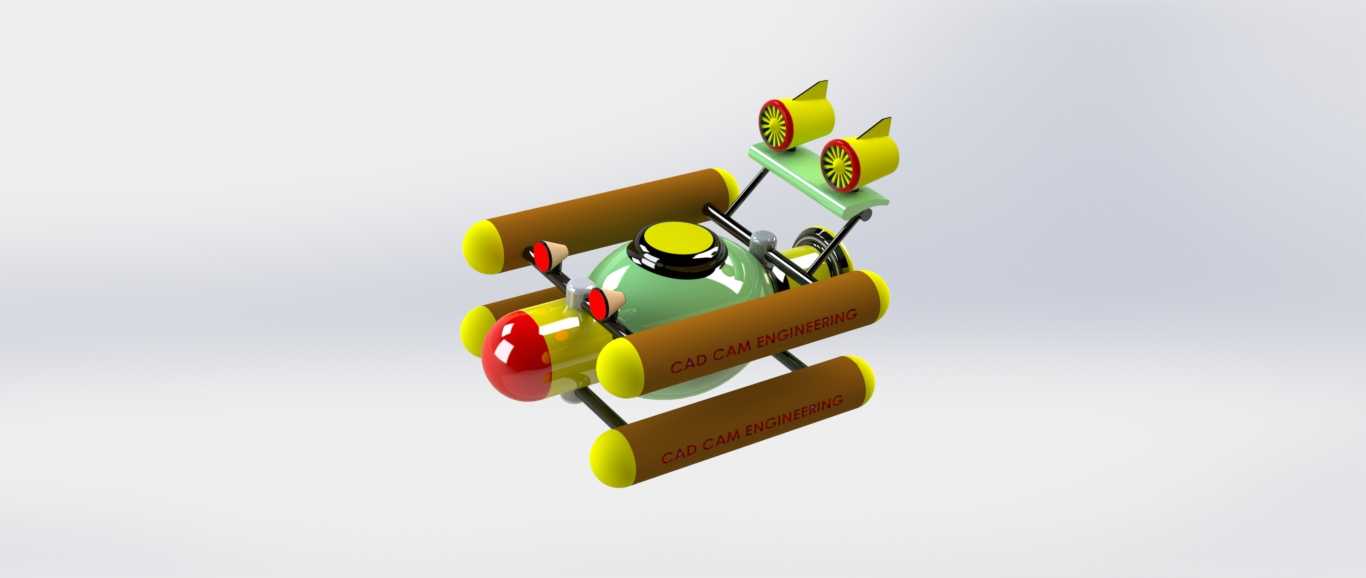

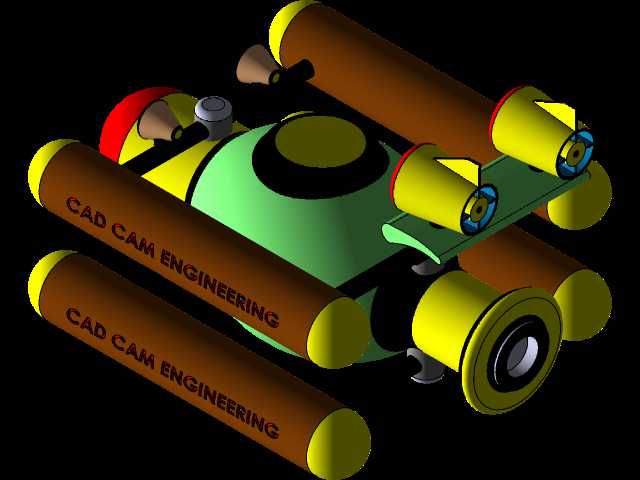

　　从功能特性上看，整个模型做了模块化的分区设计，艇身主体采用圆润的椭球构型，避免尖锐棱角带来的使用安全隐患，外围对称布置的四个浮筒结构，一方面是还原真实潜航器的浮力调节舱视觉特征，另一方面在实际把玩过程中能起到结构缓冲作用，摔落时浮筒先接触受力，分散艇身主体受到的冲击，降低结构损坏概率。艇身上方布置的两个模拟推进器，采用独立的支架连接结构，支架与艇身、推进器与支架之间都预留了标准的装配定位面，不需要额外粘接就能通过卡合结构完成组装，拼装过程不需要专用工具，徒手就能完成全部装配流程，适配低龄用户的动手能力。前部的透明观察舱造型做了弧面过渡处理，和艇身主体的衔接处做了止口定位，装配后不会出现错位缝隙，还原真实潜航器观察窗的密封结构特征。

　　设计思路上，整个模型没有采用一体化打印或者注塑的整体结构，而是把所有功能部件拆分为独立可装配的单元，每个零件的拔模角度都控制在1.5度到3度之间，不管是采用FDM3D打印制作手板，还是开模做批量注塑生产，都不需要做复杂的侧抽芯结构，能大幅降低生产制造成本。所有装配孔位都做了0.2mm的间隙预留，不同加工精度下的零件都能顺利完成装配，不会出现过盈装不上或者间隙过大松动的问题。浮筒表面的标识区域做了下凹0.3mm的刻槽，后续可以通过填色或者移印的方式添加标识内容，不需要额外做表面贴纸，提升玩具的耐用性。

　　从外形尺寸与安装边界来看，整个模型组装完成后的最大外轮廓控制在120mm×90mm×80mm范围内，不需要过大的展示空间，放在普通桌面展架上就能完整展示。各个突出部件的外边缘都做了R2以上的圆角处理，没有尖锐的凸起结构，符合玩具类产品的安全设计规范。底部的结构做了平面化处理，不需要额外的支撑底座就能平稳放置在水平台面上，摆放时不会出现倾倒问题。各个连接部位的受力截面都做了加厚处理，反复拆装也不会出现连接柱断裂的问题，结构强度满足日常把玩的需求。推进器的叶轮部分做了隐藏式设计，叶片外边缘有外圈防护结构，不会出现转动时剐蹭手指的安全隐患。整个模型的重量控制在150g以内，拿取轻便，也不会因为自重过大压坏桌面摆放的其他物品。
