多色铰接式链节联动传动组件结构

　　这套铰接链节组件的设计，最初是面向轻工自动化输送线的柔性衔接工位做的结构验证，日常在电子元器件分拣线、小件包装输送的转角过渡段，这类多节铰接的链结构能替代刚性连杆，实现小半径范围内的动力传递与工件承托，不会像单节刚性臂那样在转角处出现运动卡滞或者轨迹偏差。从结构细节来看，每一段链节都采用了销轴铰接的运动副设计，相邻链节之间预留了合理的转动间隙，既保证了铰接处转动时无干涩摩擦，也控制了间隙量避免传动过程中出现过大的回程误差，链节上的销轴固定端做了限位凸台设计，装配后销轴不会因为往复转动出现轴向窜动，不需要额外加装轴端挡圈就能满足长时间往复摆动的使用需求。

　　设计过程中最先敲定的是单节链节的铰接转动角度范围，结合实际工位需要的90度转角传动需求，把相邻两节的最大摆角限制在35度以内，避免转角过大导致链节之间出现结构干涉，同时也能保证动力传递过程中力的传导方向不会出现过大的分力损耗，每段链节的主体壁厚都做了等厚处理，不管是注塑加工还是金属切削加工都能保证成型后的结构强度，不会出现局部壁厚不均导致的应力集中问题。从安装边界来看，两端的链节端部都做了带安装孔的连接座，左侧连接座的垂直销轴孔可以直接和设备机架的固定转轴配合，右侧连接座的销轴孔可以和执行端的摆臂或者滑块组件连接，安装时不需要额外做转接件加工，直接通过标准圆柱销就能完成整机装配，整体装配后的总长度在常规输送线转角工位的安装尺寸范围内，不会和周边的输送辊道、导向护板出现空间干涉。

　　在功能特性上，这套链组件除了能完成定角度的动力传递，还能在往复摆动过程中保持各节链节的运动轨迹平滑，每处铰接点的接触面都做了贴合度优化，转动过程中接触面的压应力均匀分布，不会出现局部点接触导致的快速磨损，如果用于有洁净要求的电子生产车间，链节采用POM材质加工时，铰接处可以不用额外加注润滑脂，就能满足长时间连续运行的耐磨需求，不会因为油污掉落污染输送的电子工件。如果用于载荷稍大的工装夹具传动场景，把链节材质换成铝合金或者工程合金钢材，销轴换成淬火处理的标准圆柱销，就能承受更大的推拉载荷，适配不同工况的使用需求。

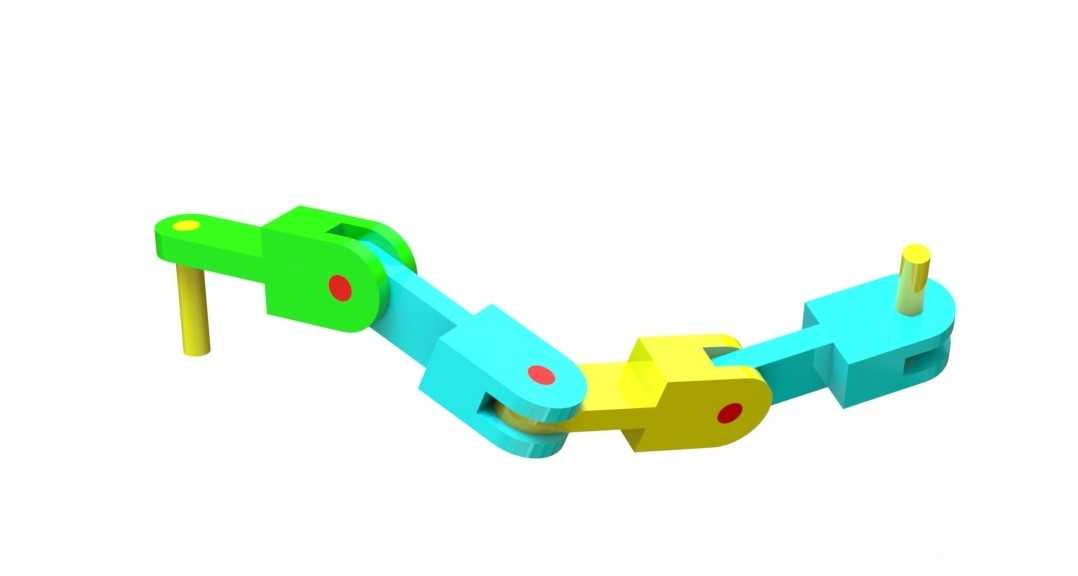

　　实际建模过程中，每段链节的配合公差都按照基孔制间隙配合做了参数化设置，铰接孔的尺寸公差控制在H7级别，销轴的公差控制在h6级别，装配后既能灵活转动，也不会出现径向晃动，链节上的红色标识点是装配对位标记，现场装配时只要把相邻链节的标记点对齐，就能保证每段链节的转动方向一致，不会出现装反导致的运动轨迹错位。另外链节上的减重槽设计，在不降低整体结构强度的前提下，减少了材料用量，同时降低了整个链组件的自身重量，高速往复摆动时能减小惯性冲击，提升传动过程的平稳性，尤其是在每分钟往复次数超过30次的快速工位上，轻量化的链节结构能有效降低驱动端的负载，延长驱动组件的使用寿命。

　　从应用延伸来看，这套铰接链结构稍作修改还能用于柔性夹具的导向臂、检测设备的探针随动支架、小型机械手的末端执行器连接臂等场景，只要根据实际载荷调整链节的截面尺寸和铰接轴的直径，就能快速适配不同的安装空间和载荷要求，不需要重新做整体结构的颠覆性设计，能大幅缩短非标设备的结构设计周期，减少重复建模的工作量。
