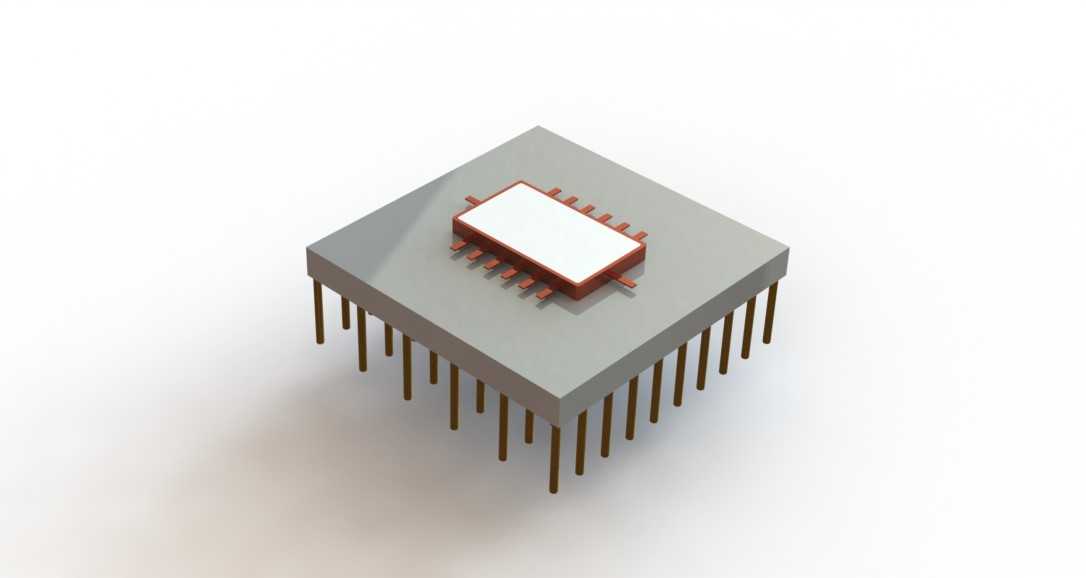

直插式双列直插封装电子IC三维结构

　　在工业控制板卡、老式消费电子主板、教学实验电路装置的硬件设计环节，直插式双列直插封装的集成电路是极为常见的板载核心元件，这类元件的三维建模精度，直接影响PCB布局阶段的干涉检查、结构装配验证的最终效果。做这类元件建模的时候，首先要明确实际生产中的安装边界：引脚采用等间距排列设计，相邻引脚中心距严格遵循行业通用的2.54mm标准，两侧引脚排的间距根据引脚总数不同有固定的尺寸规范，建模时不能随意调整引脚间距，否则后续生成PCB封装库时会出现引脚与焊盘对位偏差，直接导致生产环节元件无法插装。从结构功能来看，这类IC的主体分为三个核心部分：顶部的塑封本体、底部引出的金属插脚、本体内部的芯片承载基座。塑封本体采用矩形方块设计，

　　边角做微小的圆弧过渡处理，避免生产运输过程中边角崩裂，本体表面通常会预留标识印刷的平面区域，建模时要保证该区域的平面度，不能出现曲面畸变，否则后续渲染丝印标识时会出现文字变形。金属插脚部分，不能简单做成等直径的圆柱，实际生产中插脚靠近塑封本体的根部有一段加粗的固定段，用来和塑封材料紧密结合，防止引脚受外力拉扯时从塑封体内脱落，插脚伸出本体的长度要匹配常规PCB板的厚度，预留出穿过板材后焊接的余量，过长会导致焊接后引脚剪脚工序的工作量增加，过短则会出现焊盘吃锡不足、焊接强度不够的问题。建模过程中，引脚的排布要严格对称，两侧引脚数量一致，每根引脚的轴线要保持垂直，不能出现倾斜偏移，

　　否则在虚拟装配时会出现引脚无法穿过PCB焊盘孔的干涉问题。很多新手建模时容易忽略塑封本体底部的微小凸台结构，这个凸台是塑封成型时的工艺定位结构，实际贴装到PCB板上时，凸台会和板面之间留出微小的间隙，方便焊接时助焊剂挥发，避免助焊剂残留堆积在元件底部造成电路短路，这个细节如果遗漏，做整机热仿真的时候也会出现误差，因为间隙的存在会影响元件底部的空气对流散热效率。从应用场景来说，这类直插IC相比贴片封装的元件，虽然占用板卡面积更大，但是抗机械振动能力更强，焊接不需要专用的回流焊设备，手工焊接维修方便，所以在工业级控制设备、教学实验套件、小批量试制的电路装置中应用非常广泛。建模时还要考虑元件的公差配合，

　　引脚的直径要比PCB焊盘孔的直径小0.2-0.3mm，预留出插件时的装配公差，不能做成零对零的配合，否则实际生产中插件工序会出现卡件问题，影响生产效率。塑封本体的外形尺寸要考虑包装运输的要求，相邻元件编带包装时的间距要和本体宽度匹配，建模完成后可以直接导入到板卡装配体中，验证元件和周边电容、电阻、接插件等其他板载元件的安全间距，避免出现元件高度过高和设备外壳干涉、或者相邻元件距离过近造成焊接连锡的问题。另外，引脚的材质是可焊性镀锡铜合金，建模时可以给引脚部分单独分配材质属性，后续做渲染或者有限元分析时，可以直接赋予对应的材料参数，不需要再拆分零件。塑封本体的材质通常是黑色环氧树脂，具备绝缘、耐高温的特性，建模时本体的壁厚要均匀，避免出现壁厚突变导致的注塑成型缺陷模拟失真。很多结构工程师在做板卡级装配的时候，习惯直接调用简化的IC模型，忽略引脚的细节结构，这样做虽然能减少模型文件的大小，但是在做装配干涉检查的时候，无法发现引脚和板卡背面走线、其他贴片元件的干涉问题，尤其是在双层板或者多层板的设计中，板卡背面也会布置贴片元件，引脚伸出板卡背面的长度如果过长，很容易和背面的元件发生接触，造成电路短路，所以精确还原引脚的长度和直径细节，是这类电子元件建模的核心要求。
