卧式承压锅炉壳体结构三维设计

　　在中小型工业供热、民用采暖以及小型生产供汽系统中，卧式承压锅炉的壳体是承载换热介质、隔绝内外压力环境的核心承压部件，其结构合理性直接决定整套锅炉设备的运行安全与服役寿命。这类壳体的应用场景覆盖极广，从食品加工车间的工艺供汽、小型写字楼的冬季采暖，到化工产线的低压饱和蒸汽供给，都需要依托可靠的壳体结构完成介质的存储与热量传递过程，不同于立式锅炉的竖向受力结构，卧式布置的壳体需要兼顾支座承重、内部介质静压力、热胀冷缩位移等多重载荷的耦合作用，设计阶段需要对每一处结构的受力状态做充分校核。

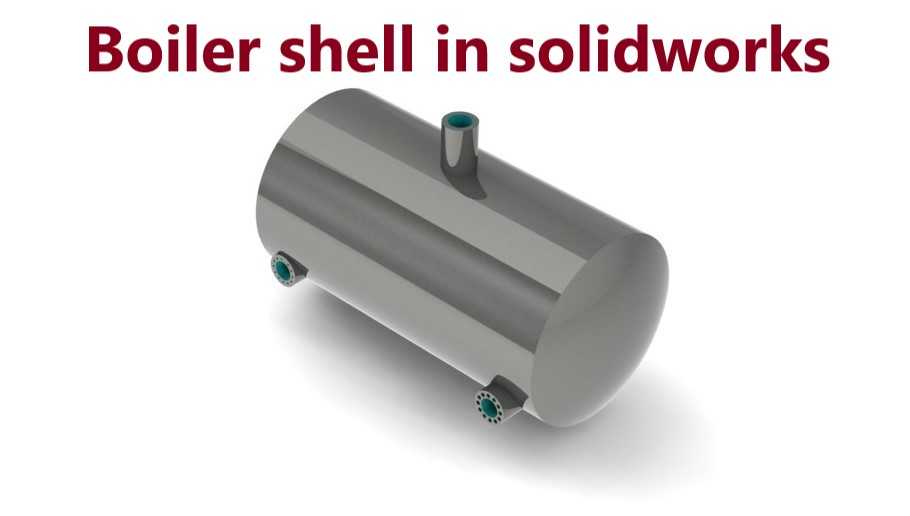

　　从实际功能来看，该壳体作为锅炉的核心承压边界，需要在额定工作压力下长期保持密封性能，同时为内部的换热管束、燃烧腔室提供安装固定的基础载体。壳体上分布的三处接管分别承担不同的介质传输功能：顶部的竖向接管用于蒸汽输出或者安全阀、压力表等安全附件的安装，筒体下部的两处侧向接管分别对应给水输入、排污或者定期疏水的功能需求，每一处接管与筒体的连接位置都做了圆滑过渡处理，避免直角结构带来的应力集中问题，这也是承压容器设计中必须遵循的基础准则，能够有效降低交变载荷下的疲劳开裂风险。

　　设计过程中首先确定了筒体的长径比参数，结合卧式锅炉的常规布置空间，将筒体长度与直径的比值控制在合理区间，既保证内部有足够的容积容纳汽水混合物，满足蒸汽分离的空间要求，又避免长径比过大带来的筒体挠度超标问题，减少运行过程中筒体自身形变对焊缝造成的附加应力。两端采用标准椭圆形封头结构，这种封头的应力分布均匀，承压能力优于平盖封头，同时冲压成型的工艺性更好，能够有效降低制造环节的加工难度，封头与筒体的连接采用对接焊接结构，焊缝位置预留了足够的探伤操作空间，方便制造完成后做无损检测，排查焊接缺陷。

　　接管的设计充分考虑了安装边界的要求，每一处接管的伸出长度都匹配对应的管道连接、阀门安装的操作空间，接管端部的法兰连接面做了加厚处理，保证连接时的密封面刚度，避免螺栓紧固过程中出现密封面变形导致的泄漏问题。筒体下部的接管位置特意避开了支座的安装区域，防止管道安装与支座结构产生空间干涉，同时排污接管设置在筒体的最低位置，保证停机时能够将壳体内的残留积水、水垢杂质完全排空，减少长期停运时的内部腐蚀风险。

　　从安装边界来看，整个壳体的卧式布置需要搭配两个鞍式支座完成固定，其中一端为固定支座，另一端为滑动支座，滑动支座预留了足够的轴向位移空间，能够吸收锅炉启停过程中筒体受热产生的轴向膨胀量，避免热应力传递到连接管道或者支座结构上。壳体的整体外径尺寸、接管的方位角度都匹配常规工业锅炉房的安装预留空间，不需要对现场的管道布局做大幅改动即可完成对接安装，接管的公称通径参数也符合低压锅炉的常规介质流速要求，能够保证蒸汽输出、给水输入过程中的阻力处于合理范围，减少介质流动过程中的能量损耗。

　　结构细节上，筒体与封头的壁厚取值结合额定工作压力、材料许用应力、焊接接头系数做了精准计算，既保证足够的承压安全余量，又不会因为壁厚过大造成材料浪费、设备整体重量超标。所有接管与筒体的连接位置都设置了补强结构，抵消开孔造成的筒体强度削弱，补强范围覆盖开孔周围的应力影响区域，保证开孔位置的承压能力与筒体整体保持一致。壳体的外表面预留了保温层安装的空间，后续敷设保温材料时不会与接管、支座结构产生干涉，能够有效降低运行过程中的散热损失，提升设备整体的热效率。
