不锈钢手持过滤筛具结构设计

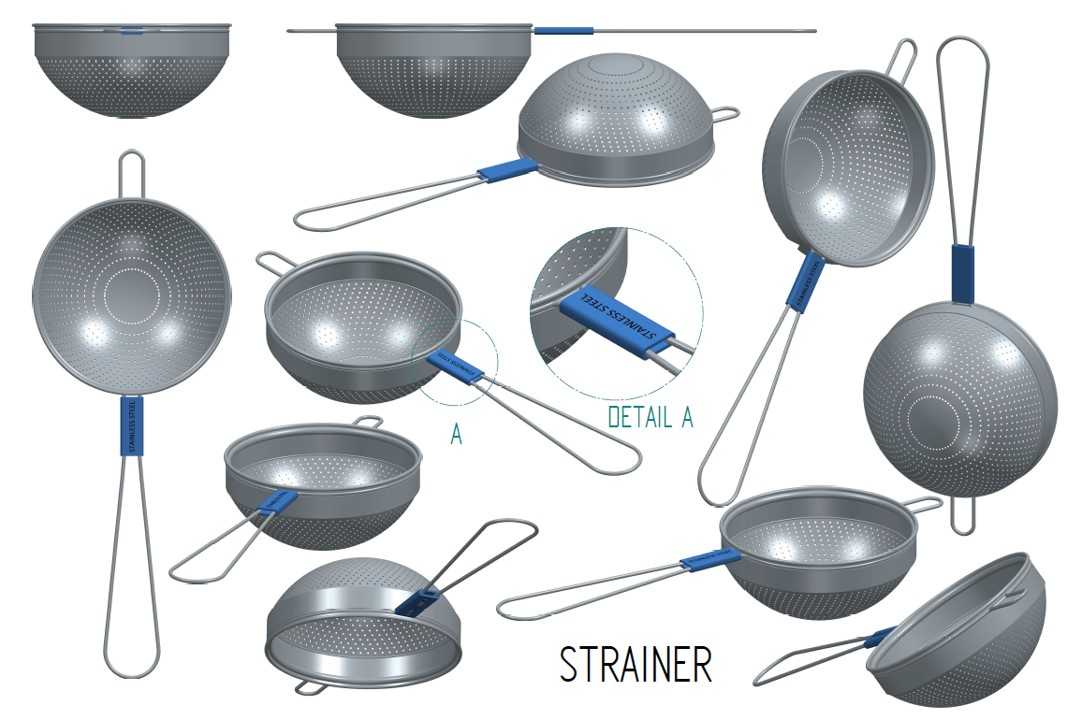

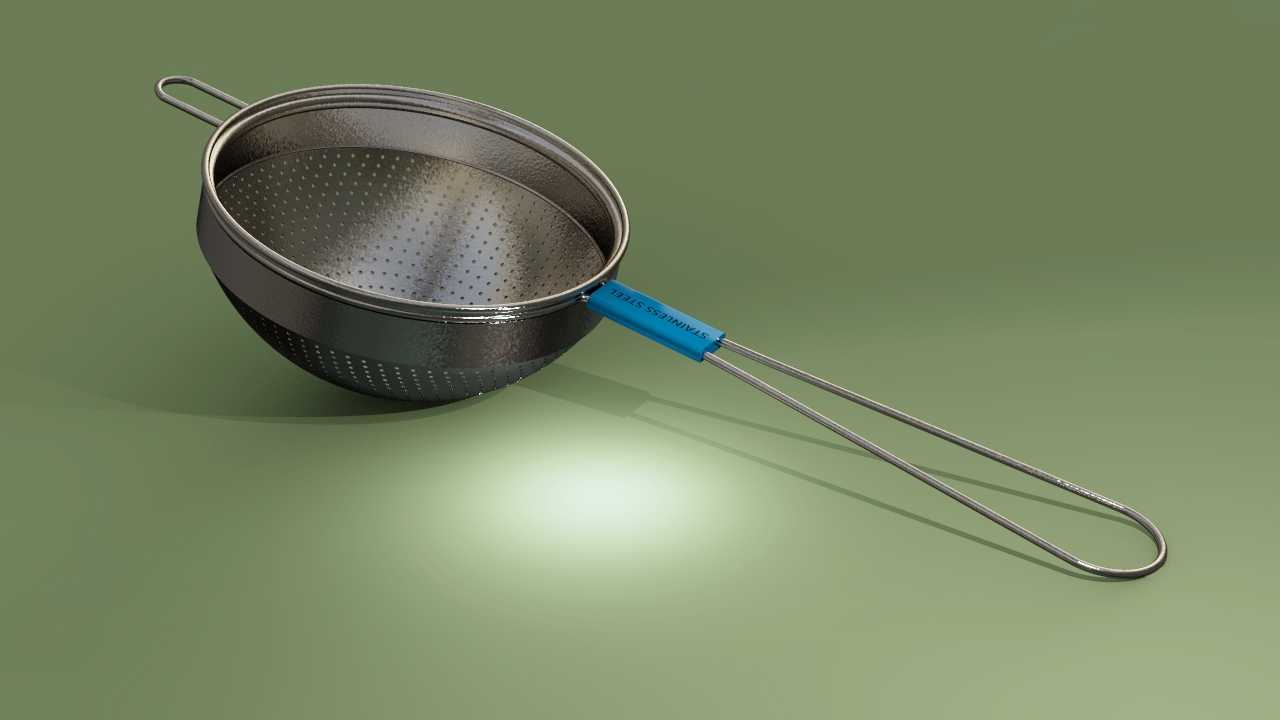

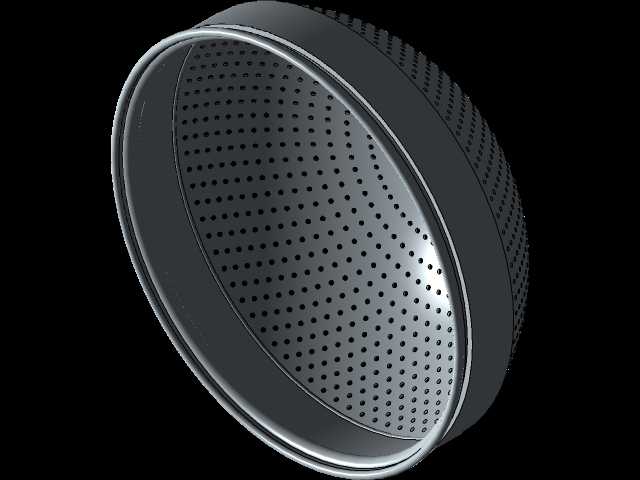

　　日常餐饮加工、实验室少量物料筛分、小型化工试样预处理场景中，这类手持不锈钢滤具的使用频率极高，不同于大型工业筛分设备的连续作业属性，这类手持滤具主打小批量、灵活操作的筛分过滤需求，单手握持即可完成沥水、滤渣、颗粒分级等操作，无需额外动力源，适配无供电的户外作业、临时加工场景。从结构设计来看，这款滤具采用半球形筛网主体搭配长柄握持结构，半球形筛面的弧度设计经过反复验证，相比平面筛网，曲面筛面在倾倒物料时能让待筛物料沿弧面自然滑动，均匀覆盖整个筛孔区域，避免物料堆积在筛面局部造成筛分效率下降，同时半球形的腔体可以容纳一定量的待处理物料，单次操作的处理量比同直径平面筛提升近40%。筛孔采用均匀排布的圆形冲孔设计，

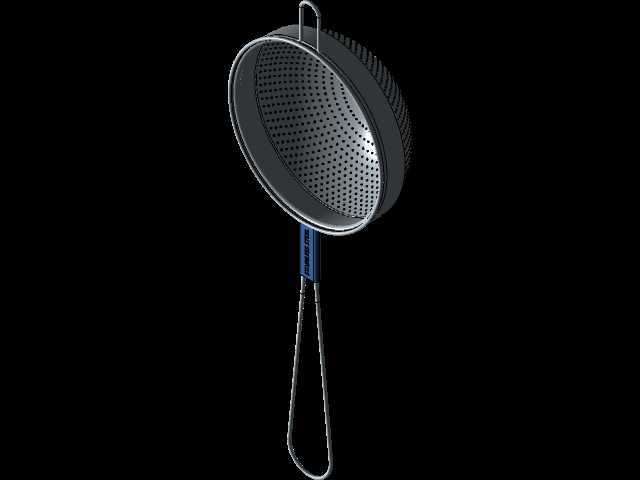

　　孔径一致性是这类滤具的核心性能指标，建模时需要严格控制孔间距与孔径的比例，孔间距过小会降低筛体的结构强度，在承受物料挤压或者磕碰时容易出现筛面变形，孔间距过大则会减少有效筛分面积，降低过滤效率，这款滤具的孔间距设置为孔径的1.2倍，兼顾结构强度与筛分效率，筛孔边缘做了去毛刺处理，避免筛分过程中刮伤物料或者操作人员。手柄部分采用双钢丝弯折成型的结构，两根平行的不锈钢钢丝从筛体边缘的固定夹片处延伸而出，末端做圆弧收边处理，握持时的受力点均匀分布在手掌虎口与指节位置，长时间操作不会出现局部压痕，固定夹片采用铆接方式与筛体连接，相比焊接固定，铆接结构不会出现焊道腐蚀的问题，在接触水、酸碱类食材或者实验试剂时，连接位置的耐用性更强，

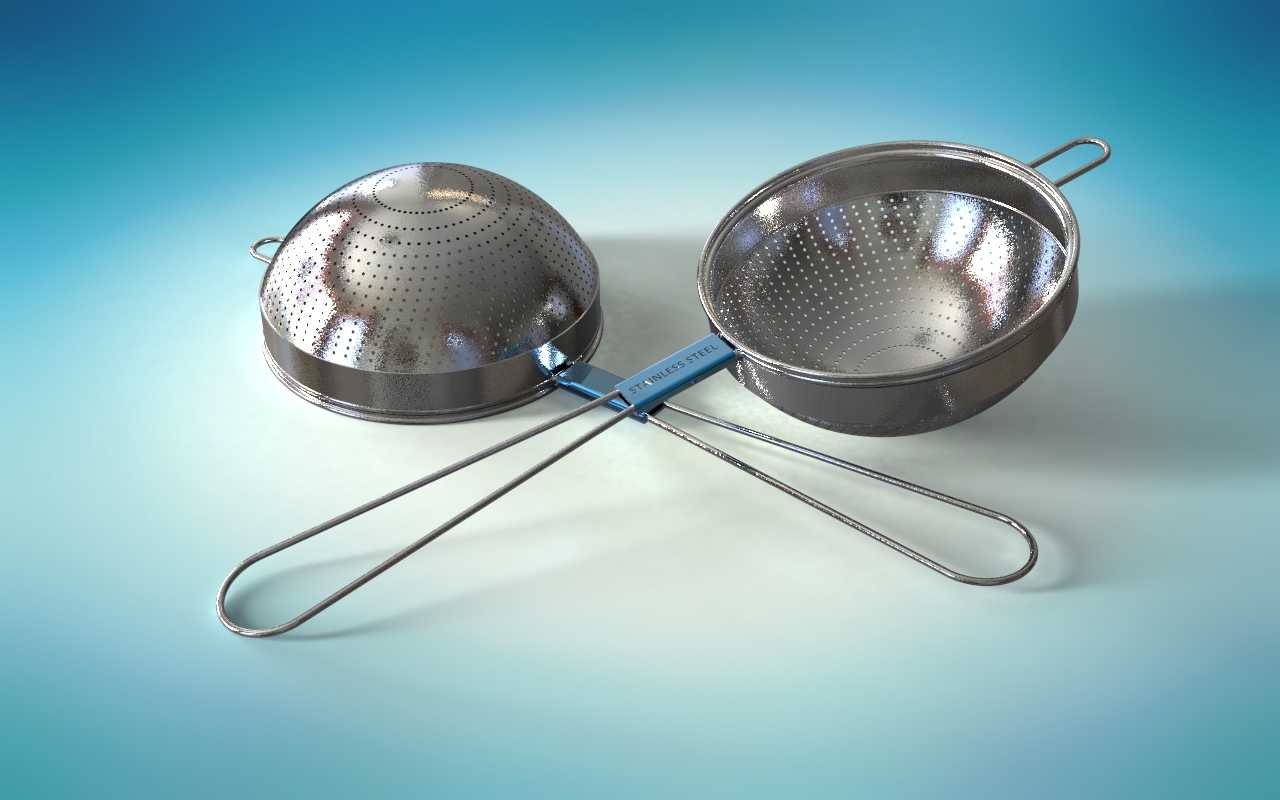

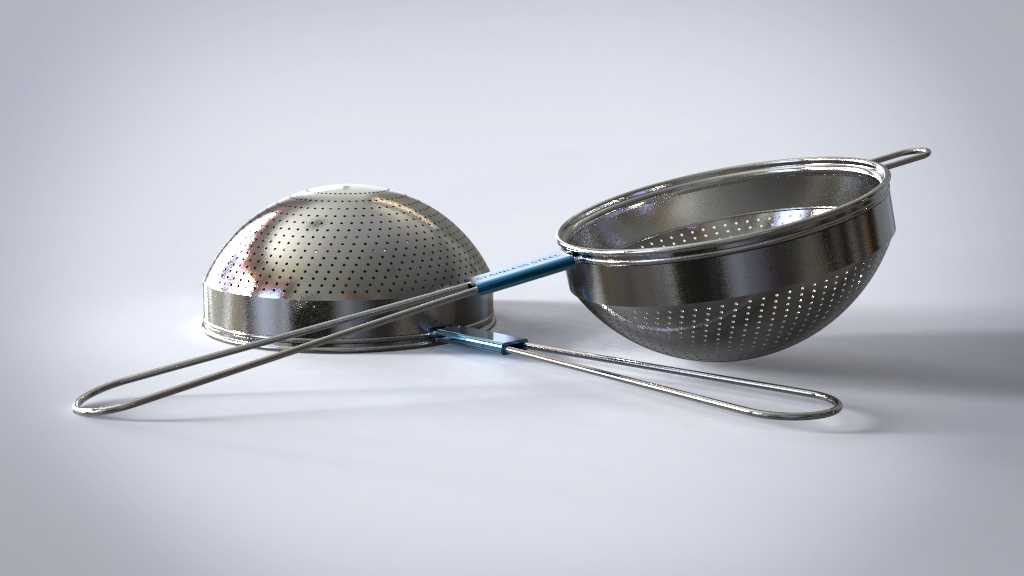

　　夹片与筛体的贴合面做了防滑压纹，避免长期使用后手柄出现松动偏转。配套的半球形扣合筛盖可以和滤具主体配合使用，当需要筛分易飞溅的粉末物料，或者需要对筛内物料进行摇晃清洗时，扣合筛盖可以避免物料洒出，筛盖边缘的小挂环可以和滤具手柄处的挂孔配合，闲置时可以悬挂收纳，减少台面占用空间，同时避免筛面与台面接触造成污染或者磨损。从安装边界与尺寸适配角度，这款滤具的筛体直径适配常规家用料理盆、实验室烧杯的口径，放置在容器上时筛体边缘的卷边结构可以卡在容器口部，无需额外扶持即可完成倾倒过滤操作，手柄长度设置为筛体直径的1.8倍，握持时手部距离高温容器或者腐蚀性物料有足够的安全距离，避免操作过程中出现烫伤或者腐蚀伤害。

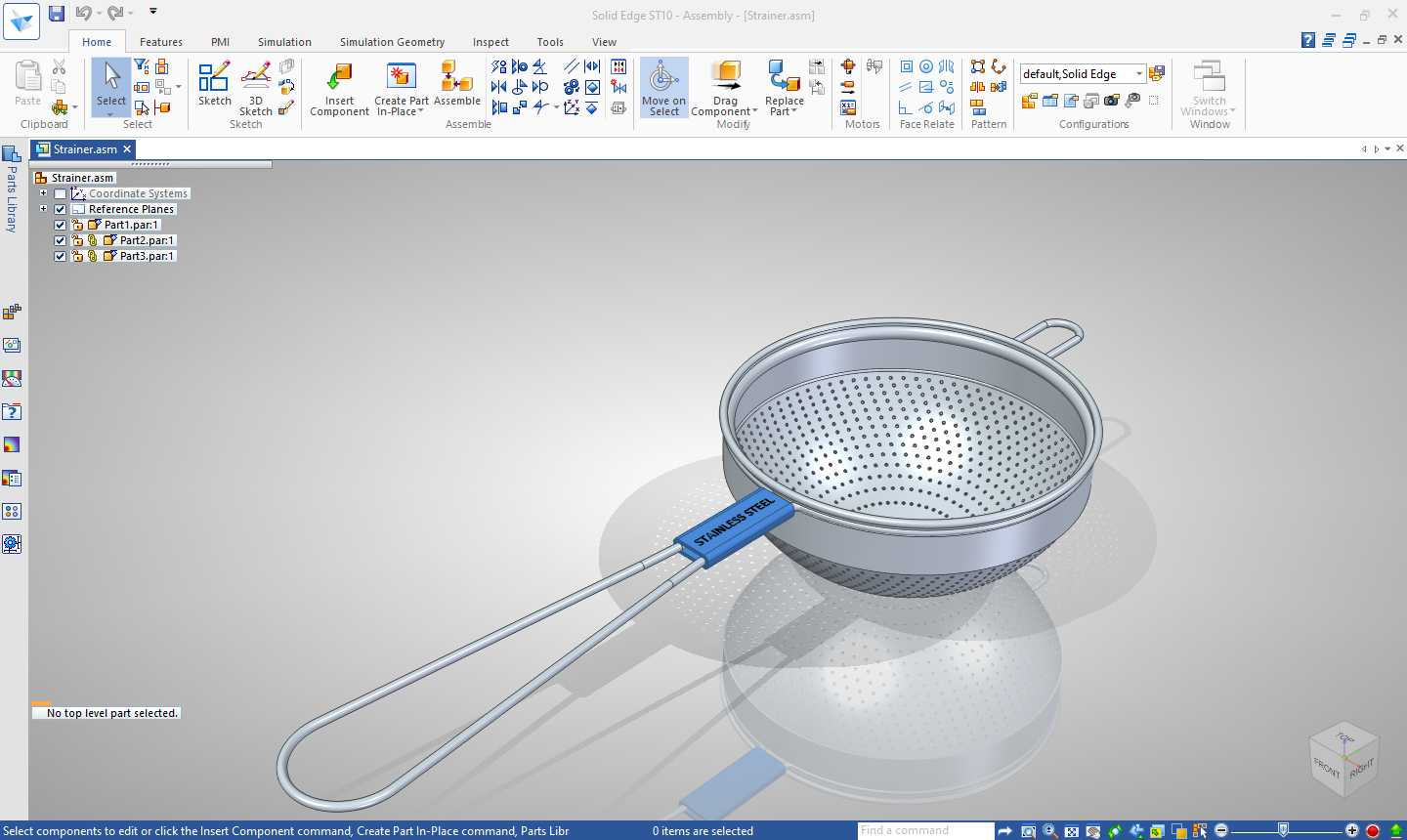

　　建模过程中需要重点关注筛面的冲孔阵列排布，半球面上的孔位需要沿球面法线方向垂直冲孔，保证每个筛孔的通透率一致，避免出现斜孔造成的筛分粒径偏差，钢丝手柄的弯折半径需要符合人体工程学要求，弯折处做圆弧过渡，避免应力集中造成钢丝断裂，卷边结构的直径设置为1.5倍板材厚度，卷边内部无空隙，避免使用过程中积存污渍造成卫生死角。这类滤具除了日常厨房的面粉筛分、食材沥水用途外，在小型加工车间里还可以用于少量塑料粒子的粒径分选、五金加工件的脱油沥干，在野外地质勘探场景中还可以用于土壤样本的初步筛分，不同场景下对筛孔孔径的要求不同，建模时采用参数化设计，可以通过调整孔径参数快速生成不同筛分精度的型号，无需重新构建整体结构，大幅提升衍生型号的设计效率。筛体采用0.8mm厚度的304不锈钢板材冲压成型，板材厚度经过验证，过薄会导致筛体容易磕碰变形，过厚则会增加整体重量，提升长时间握持的劳动强度，0.8mm的厚度在保证结构刚性的前提下，将整体重量控制在120g以内，单手握持操作无明显负重感。筛体边缘的卷边结构除了提升结构强度外，还可以避免锋利的板材边缘割伤操作人员，所有外露的金属边缘都做了倒圆角处理，圆角半径不小于0.5mm，符合手动工具的安全设计规范。
