高硬度两用开口梅花扳手结构设计

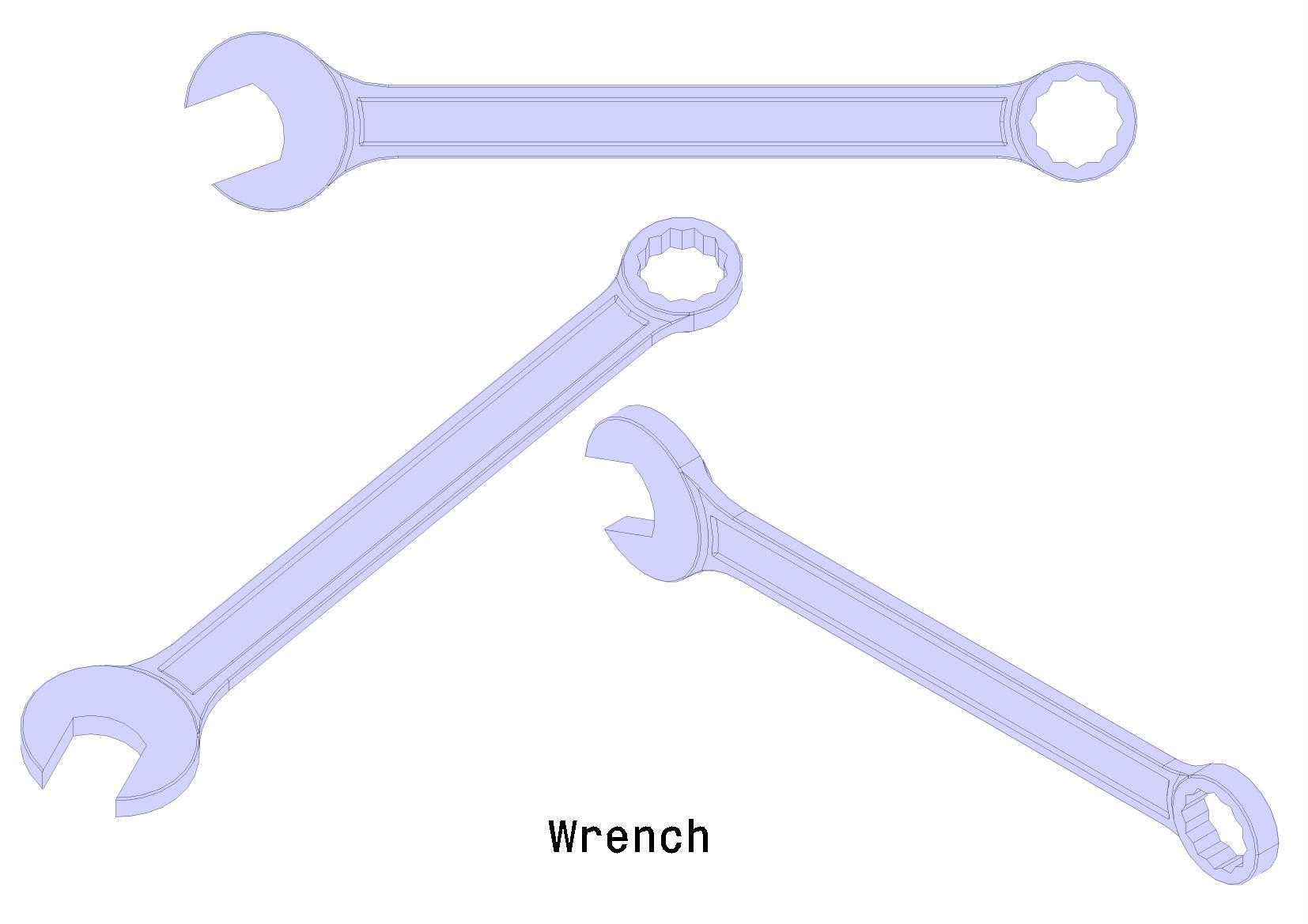

　　在设备装配、产线运维、机械维修、五金加工等各类工业场景中，手动紧固工具的使用频率始终占据工装工具类的前列，其中两用扳手凭借一头开口、一头梅花的结构设计，兼顾了快速旋拧与大扭矩紧固的双重需求，是一线装配、维修人员随身工具配置中不可或缺的品类。本次呈现的扳手模型，完全按照工业级手动工具的实际结构进行三维还原，可直接用于工具类产品的结构验证、工装场景搭建、装配工艺模拟等相关设计工作。

　　从实际使用场景来看，这类两用扳手的开口端主要用于螺栓螺母的快速套入与初拧作业，尤其是在螺栓外露长度较短、操作空间受限无法从端部套入的工况下，开口端可以直接从侧面卡入紧固件，完成快速预紧，大幅提升零散紧固件的初拧效率；而梅花端采用多齿内圈结构，与螺栓螺母的六个受力面完全贴合，受力均匀分散，不会像开口端那样在大扭矩施力时出现滑脱、棱角磨损的问题，适合终拧或者锈蚀紧固件的拆卸作业，能够承受更大的扳拧力矩，同时减少对紧固件棱角的损伤，降低紧固件报废概率。

　　在结构设计层面，该扳手的整体杆身采用等强度变截面设计，从头部到杆身中部再到尾端，截面厚度随受力分布逐步优化，头部与杆身的过渡位置做了大圆弧过渡处理，避免应力集中导致的扳手头断裂问题，这也是工业级扳手区别于普通民用级扳手的核心结构细节——很多廉价扳手在使用中出现掉头断裂，往往就是因为头部过渡位置圆角过小，应力集中系数过高，施加额定扭矩时直接从过渡位置开裂。开口端的开口尺寸严格对应标准紧固件的对边宽度公差，开口内侧做了微小的倒角处理，既方便快速卡入紧固件，又能保证卡入后受力面的有效接触面积，不会因为倒角过大导致受力点集中在紧固件棱角位置。梅花端的内齿采用12角设计，相比6角梅花结构，每次旋拧的转动角度更小，在空间狭小、扳手无法大角度转动的工况下，只需要转动30度就可以重新卡位，适配更多狭窄操作空间的使用需求，这也是12角梅花扳手在设备维修场景中更受青睐的原因。

　　从外形尺寸与安装边界来看，该扳手对应常规公制紧固件规格，整体长度按照人体工程学施力长度设计，杆身长度既保证了施加额定扭矩时的力臂长度，不会因为力臂过短导致施力过大、操作费力，也不会因为长度过长导致在狭小空间内无法转动。扳手头部的外径尺寸做了优化控制，梅花端的外圈直径尽可能缩小，避免在沉孔内、设备缝隙等位置使用时，头部外圈与周边结构发生干涉，无法完全套入紧固件；开口端的头部厚度也做了薄化处理，适配一些紧固件安装位置间隙较小、厚头扳手无法插入的工况。杆身的握持位置没有额外包覆塑胶层，完全采用金属本体结构，表面做了哑光防锈处理，既避免使用中打滑，也能适应油污、潮湿等恶劣作业环境，不会因为包覆层老化脱落影响使用寿命。

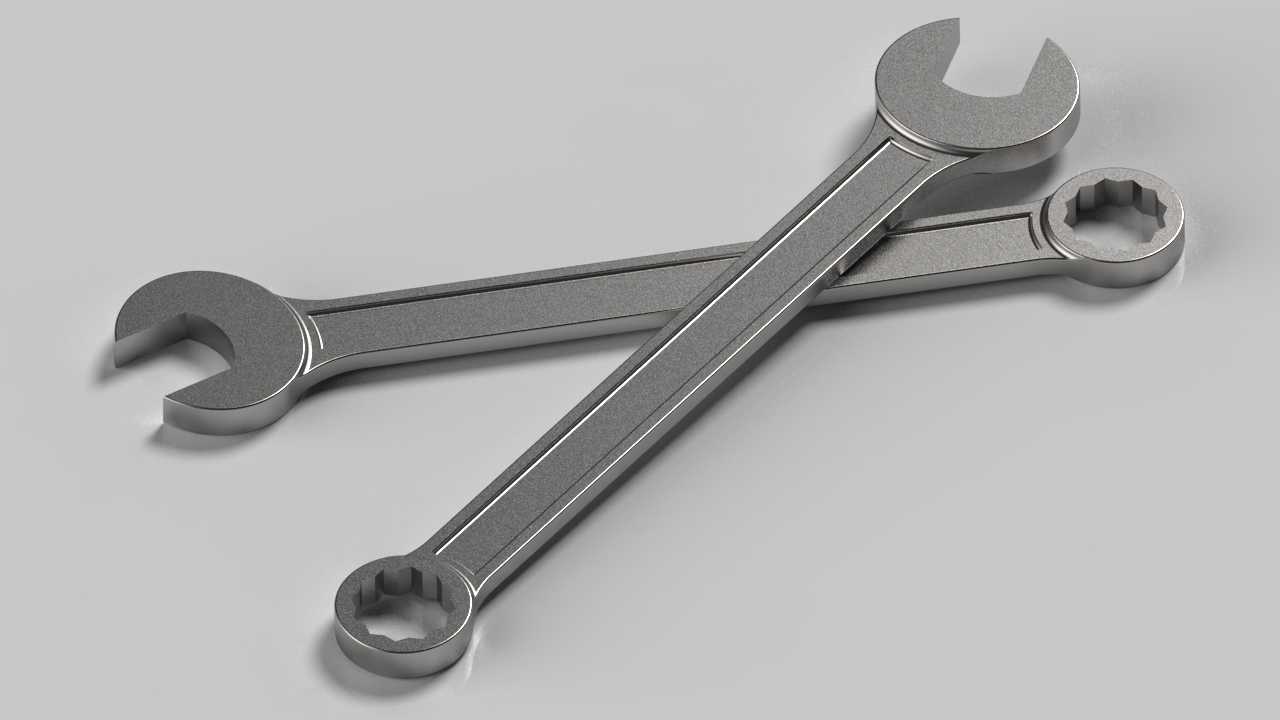

　　在三维建模的细节处理上，模型还原了扳手表面的锻造纹理与边缘倒角，所有棱角位置都做了符合实际加工工艺的圆角处理，没有尖锐的直角结构，完全匹配实际锻造、铣削加工后的零件形态，可直接用于工具类产品的渲染展示、虚拟装配场景搭建、工具柜布局模拟等工作。对于结构设计从业者来说，这类标准手动工具的模型可以直接导入到设备装配模型中，用于模拟设备运维时的工具操作空间，提前验证设备结构设计是否预留了足够的扳手操作空间，避免设备加工装配完成后才发现紧固件位置没有足够的扳拧空间，导致现场运维无法作业的问题——这也是很多新手结构设计人员容易忽略的细节，往往只考虑紧固件的安装位置，不考虑工具的操作边界，最终导致产品可维护性极差。

　　从功能特性上看，该扳手的结构完全符合手动扳手的行业强度标准，杆身的抗弯截面系数经过核算，能够承受对应规格紧固件的额定拧紧力矩，不会在正常使用中出现杆身弯曲、头部变形的问题。开口端与梅花端的同轴度、开口对称度都按照工业级工具的公差要求进行设计，保证卡入紧固件后不会出现偏斜，施力时受力均匀。整体结构没有多余的装饰性设计，所有结构细节都服务于实际使用需求，无论是快速旋拧的作业效率，还是大扭矩施力的结构强度，亦或是狭小空间的操作适配性，都完全匹配工业场景下的实际使用要求。
