小型电机散热防护端盖结构设计

　　这款电机端盖类防护结构，主要配套小功率交直流电机使用，覆盖家用小电器、小型工业传动设备、电动工具等多个应用场景，核心作用是在电机尾部形成防护屏障，同时为内置散热风扇提供气流导向通道，避免运行过程中外部杂物、线缆碎屑、灰尘进入电机内部缠绕扇叶或者磨损绕组，也能防止人员误触高速旋转的风扇部件造成安全隐患。

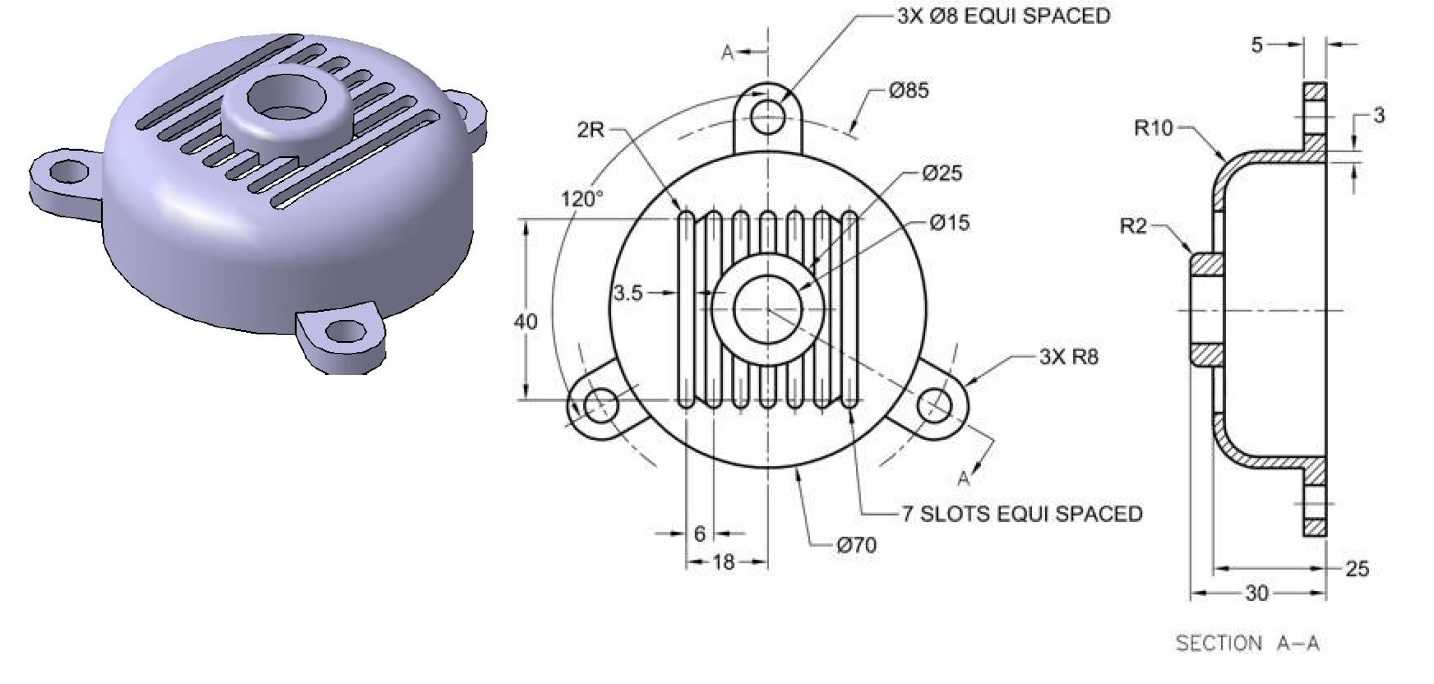

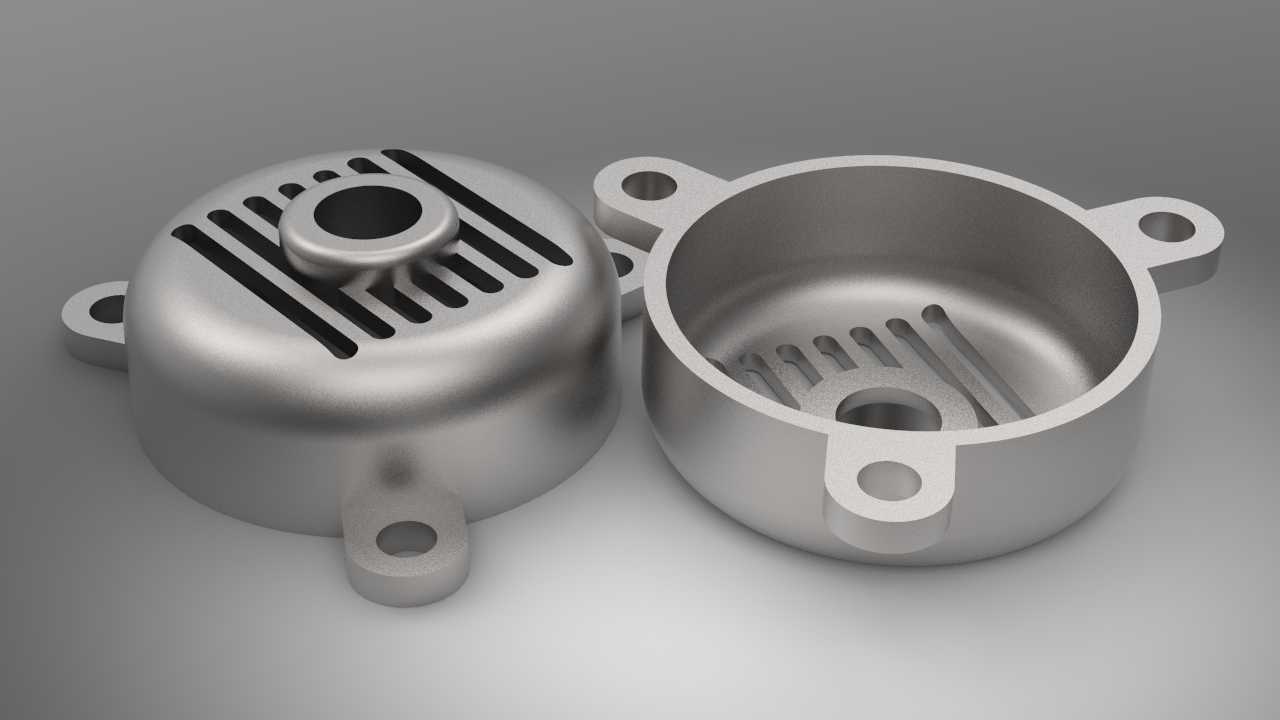

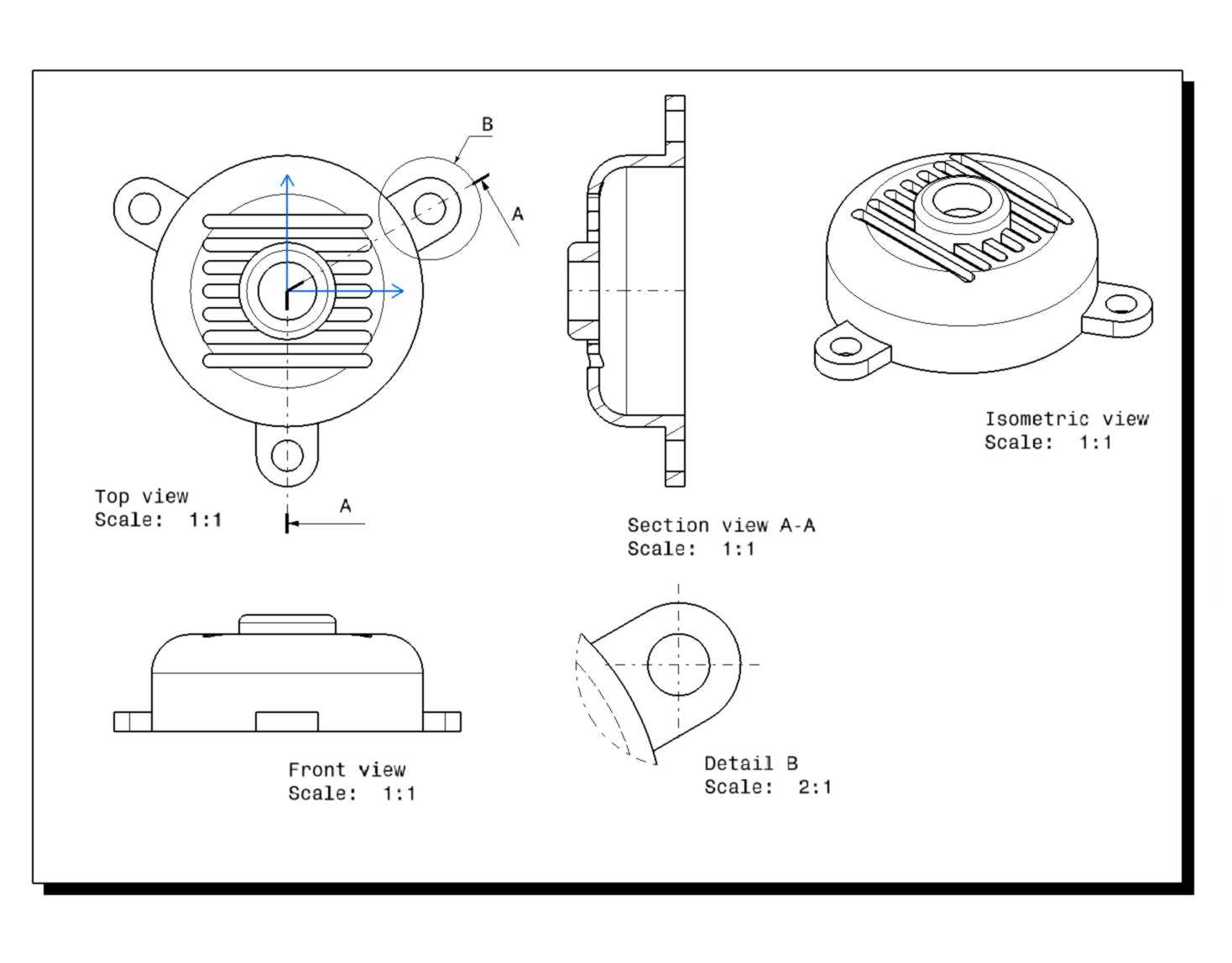

　　从结构设计来看，整体采用浅拉伸冲压成型的壳体结构，主体为等壁厚的圆形腔体，腔体深度刚好匹配电机尾部扇叶的安装空间，不会额外增加电机轴向总长度，适配现有标准机座号的安装尺寸。端盖边缘对称布置三个带安装孔的凸耳，凸耳与壳体一体冲压成型，安装孔的中心距严格对应电机机壳尾部的预装螺孔位置，装配时直接通过三颗螺丝即可完成固定，不需要额外调整定位，安装效率较高，凸耳的弯折角度做了圆角过渡，避免冲压应力集中导致安装时受力开裂。

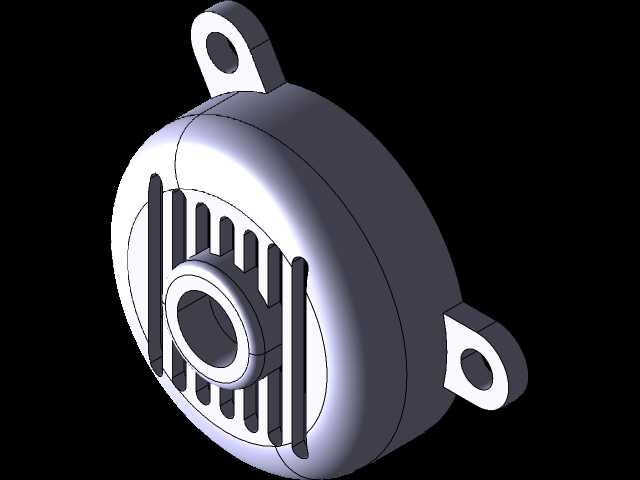

　　端盖的顶面设计了多道平行的通风栅条，栅条的宽度和间隙经过匹配计算，间隙尺寸控制在3mm以内，既可以保证足够的通风通流面积，满足电机持续运行时的散热风量需求，让风扇带动的气流可以顺畅穿过栅条带走电机尾部的热量，又能阻挡直径较大的杂物进入腔体内部。栅条的冲压方向顺着气流流出方向设置，边缘做了钝化处理，不会切割气流产生额外的风噪，也避免安装维护时划伤操作人员。端盖中心位置设计了凸起的轴套避让结构，刚好可以容纳电机输出轴尾部的轴承端或者轴用挡圈位置，避免运行过程中扇叶与端盖发生剐蹭，凸起结构同时也提升了端盖顶面的结构强度，减少冲压成型后的回弹变形。

　　从安装边界来看，这款端盖的外径尺寸比配套电机的机座外径小2mm，装配后不会突出电机外圆，方便电机整体嵌入设备的安装位，不会和周边的结构件产生干涉。腔体内部的圆角半径统一设置为R1.5，既符合冲压工艺的成型要求，减少冲压模具的磨损，也不会在腔体内部形成气流死角，让散热气流可以均匀覆盖电机尾部的绕组端面。端盖的壁厚选用0.8mm的冷轧钢板，冲压成型后表面做镀锌钝化处理，具备基础的防锈能力，适配普通室内工作环境的使用需求，如果是用于潮湿或者有轻微腐蚀的场景，也可以更换为不锈钢板材或者增加喷塑工艺，不需要修改整体模具结构。

　　在实际选型匹配时，需要注意核对电机尾部的扇叶直径和轴向突出长度，确保扇叶最外圆与端盖内壁的径向间隙不小于2mm，扇叶端面与端盖顶面的轴向间隙不小于3mm，避免装配后出现扫膛问题。三个安装凸耳的安装孔为圆孔设计，公差控制在±0.1mm，装配时可以自动适配机壳螺孔的位置偏差，降低加工精度要求。通风栅条的总通流面积经过测算，不小于扇叶有效扫风面积的60%，不会因为端盖的遮挡导致散热风量不足，避免电机长时间运行出现温升过高的问题。

　　这款结构的设计思路兼顾了工艺性和实用性，没有多余的复杂结构，全部采用冲压工艺即可完成批量生产，生产效率高，成本可控，同时完全满足小功率电机的尾部防护和散热需求，适配绝大多数常规场景下的小型电机安装使用，在结构设计时也预留了一定的修改余量，如果需要适配不同功率的电机，只需要等比例缩放整体尺寸，调整栅条的数量和间隙，不需要重新设计整体的安装结构和腔体形态，可以快速衍生出适配不同机座号的系列化产品。
