写实木质书写铅笔三维结构建模

　　日常办公与教学场景中，木杆铅笔是普及率极高的书写绘图工具，从低年级学生的日常书写作业，到工程领域现场手绘草图、美术创作的起稿打形，再到木工、金工现场的临时标记划线，都能见到这类产品的身影。不同于自动铅笔的机械出芯结构，传统木杆铅笔依靠木质笔杆包裹铅芯的结构，具备握持阻尼适中、笔锋可按需削磨调整、标记附着力强的特点，即便在表面粗糙的金属、木材、纸张表面都能留下清晰痕迹，且不会像中性笔一样出现漏墨、断墨问题，在工业现场临时标记、野外勘测记录等场景下的适配性远优于其他书写工具。

　　从结构设计逻辑来看，这类木杆铅笔的整体构型采用细长棱柱形态，常规款多为六棱柱截面，少数采用圆柱或八棱柱设计，六棱柱截面的核心考量是放置在倾斜桌面时不易滚落，同时多平面结构能提升握持时的手指贴合度，长时间书写不易打滑。笔杆主体采用软化处理的椴木或杨木材质，沿轴向开有居中的铅芯安装槽，铅芯采用石墨与黏土混合烧结成型，不同硬度标号的铅芯通过调整石墨与黏土的配比实现书写痕迹深浅、耐磨度的调整，HB硬度的常规款适配绝大多数日常书写场景。笔杆尾端的红色橡皮固定结构采用金属箍紧方式，金属箍为卷制薄铝件，通过过盈配合卡在笔杆尾端的开槽位置，橡皮嵌入铝箍内部，更换时可直接拔出替换，铝箍的卷边做了圆角处理，避免使用时划伤手部。

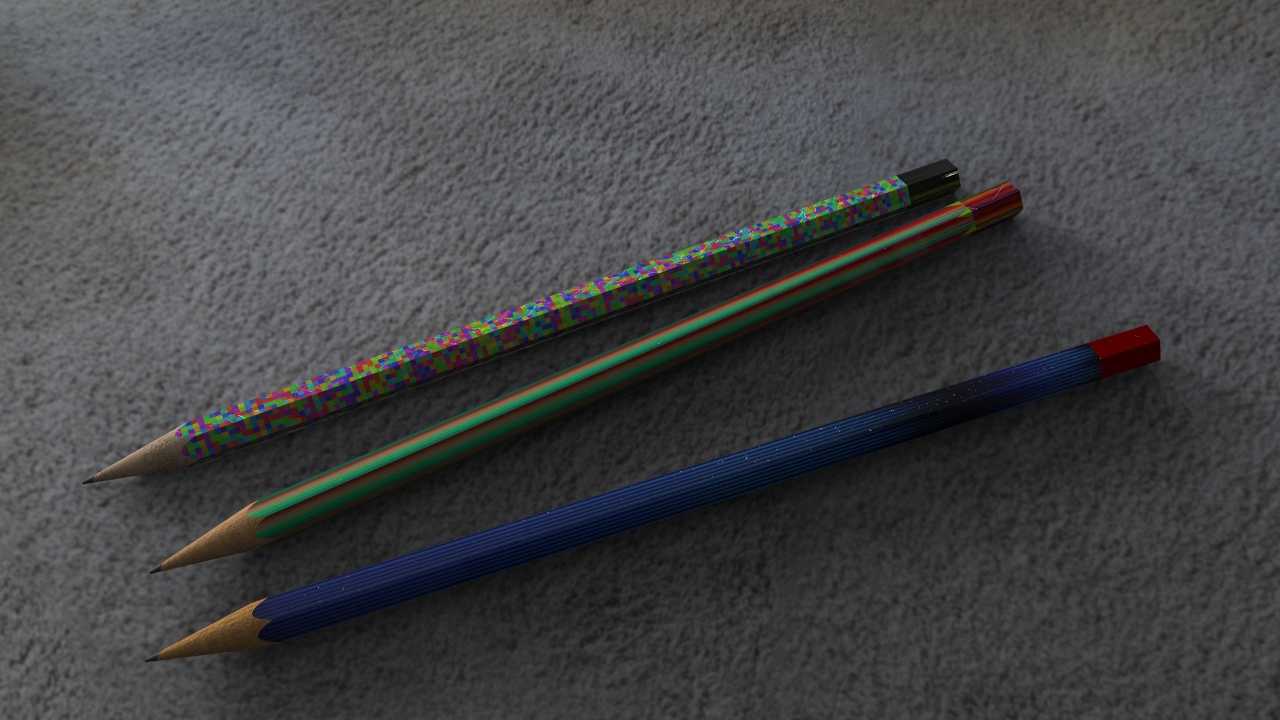

　　建模过程中首先需要确定整体的尺寸边界，常规木杆铅笔的总长度控制在175mm到190mm区间，笔杆外接圆直径在7mm到8mm之间，铅芯直径根据硬度不同略有差异，常规HB款铅芯直径为2mm左右，尾端铝箍长度在15mm到20mm区间，橡皮露出铝箍的长度控制在5mm左右，既保证足够的擦拭使用量，又不会因为露出过长导致使用时弯折断裂。笔杆的外观纹理处理需要区分不同款式的表面工艺，部分笔杆采用原木裸露的清漆涂层，表面带有清晰的木材纹理，部分产品采用彩色浸漆工艺，表面覆盖纯色或迷彩类印刷图案，建模时需要对应处理表面的纹理映射，保证图案沿笔杆轴向的贴合度，避免出现纹理拉伸变形的问题。削尖部分的锥面结构需要还原真实削磨后的形态，木质部分的锥角与铅芯露出部分的锥角存在细微差异，铅芯尖端做微小的圆角处理，避免绝对尖锐的结构在渲染或后续3D打印时出现结构破损。

　　从实际使用的结构合理性角度出发，建模时需要重点考量几个细节：一是笔杆的棱边做0.2mm左右的微小倒圆角，还原真实产品生产过程中的打磨工艺，避免尖锐棱边带来的握持不适感；二是铅芯与木质笔杆的配合面做共面处理，还原生产过程中铅芯与木杆粘合后的整体结构，不存在装配间隙；三是尾端铝箍与笔杆的配合位置做轻微的压痕处理，还原铝箍箍紧时在木杆表面留下的压合痕迹，提升模型的写实度。这类文具类模型除了用于产品外观展示、电商渲染素材之外，还可用于教学场景的三维结构认知演示，帮助学生理解传统文具的生产装配逻辑，也可作为场景搭建的配景模型，用于办公场景、教室场景的三维可视化项目中，提升场景的真实感与细节丰富度。在进行装配结构验证时，可通过剖切操作展示内部铅芯的居中安装状态，验证木杆开槽位置的同轴度，模拟生产过程中木杆两片半体粘合后的铅芯定位精度，避免出现铅芯偏心导致削笔时铅芯易断的问题。
