深沟球滚动轴承结构三维设计模型

　　在旋转类机械的支撑结构选型中，滚珠轴承是应用覆盖范围最广的一类滚动支撑元件，从家用电机的输出端支撑，到汽车传动系统的转轴定位，再到工业流水线辊筒的转动支撑，几乎所有存在连续旋转运动的设备结构中，都能看到这类元件的身影。做结构设计时，首先要明确的是这类轴承的核心功能边界：它通过内圈、外圈之间的滚动体将滑动摩擦转化为滚动摩擦，大幅降低轴系运转过程中的摩擦阻力，同时可以同时承受径向载荷与一定比例的轴向载荷，相比滑动轴承，它的启动摩擦阻力更小，维护更换更便捷，对安装座的加工公差适配性也更友好。

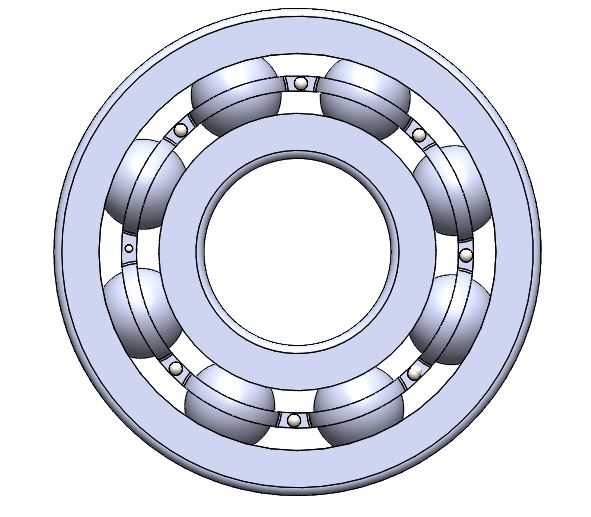

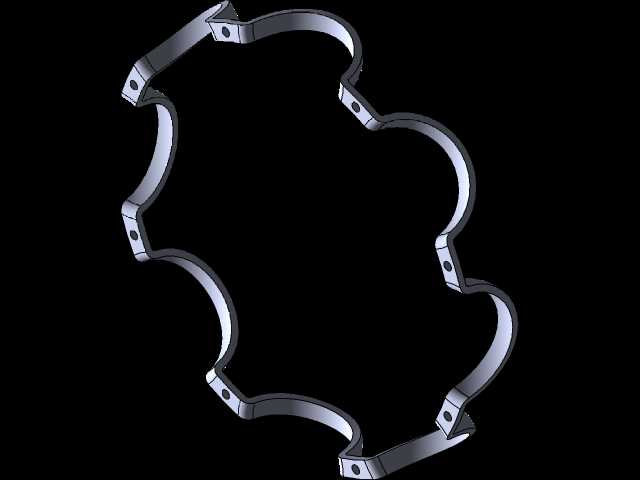

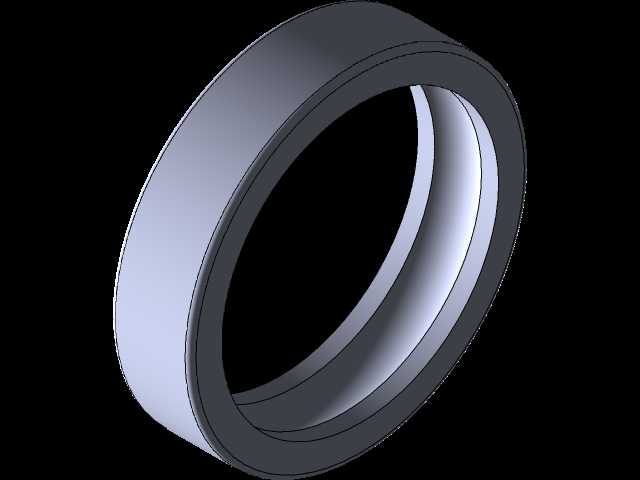

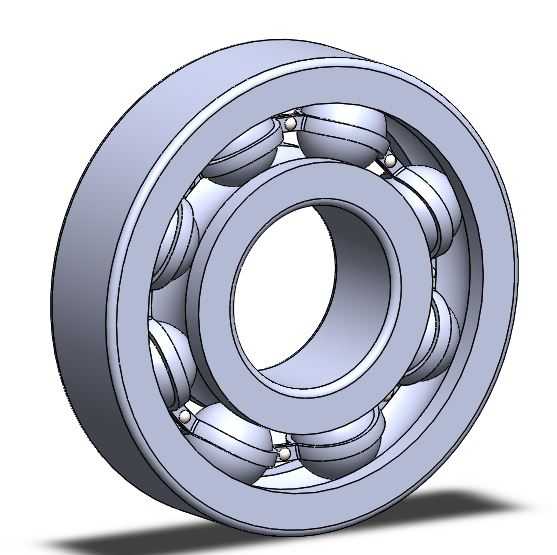

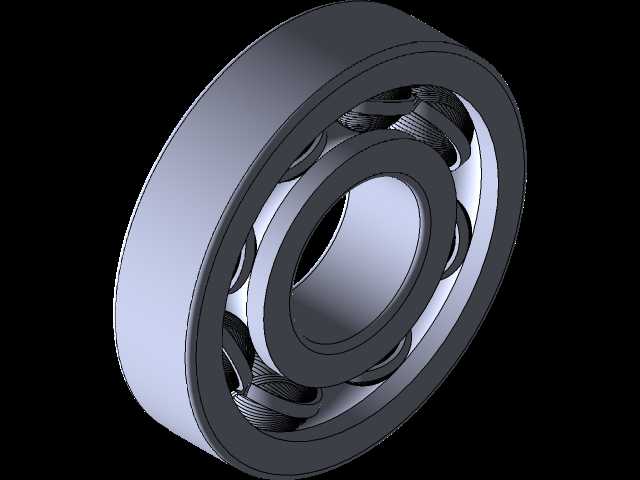

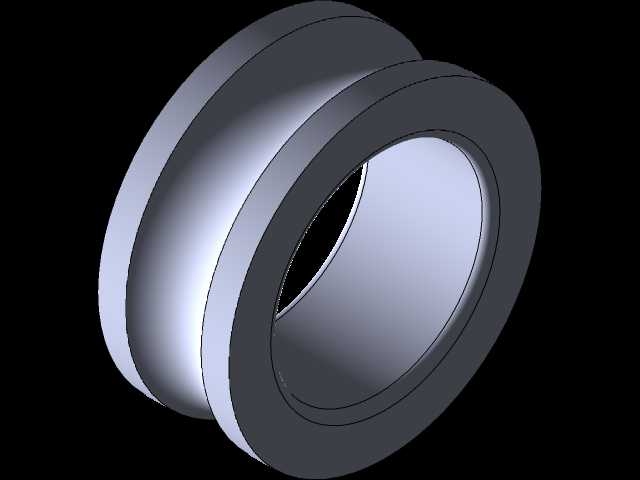

　　从结构设计逻辑来看，这个模型完整还原了深沟型滚珠轴承的核心组成：与转轴过盈配合的内圈，与轴承座孔过渡配合的外圈，均匀排布在内外圈滚道之间的钢质滚珠，还有用于分隔相邻滚珠、避免滚动体之间直接接触摩擦的保持架。建模过程中需要严格匹配滚道的曲率参数，滚道的圆弧半径通常比滚珠半径大1.03-1.08倍，这个间隙既可以保证滚珠在滚道内顺畅滚动，又能避免载荷作用下出现应力集中导致的点蚀失效。保持架的兜孔间隙也需要在建模时预留合理范围，间隙过小会卡滞滚珠，增大运转阻力，间隙过大则会导致滚珠运行过程中出现窜动，增大运转噪音。

　　实际选型建模时，外形尺寸与安装边界是必须优先确认的参数：轴承的内径是与转轴配合的核心尺寸，需要按照基孔制公差匹配轴的配合面加工精度，通常旋转载荷下采用k6或m6的过盈配合，静止载荷下可采用h7的间隙配合；外径与轴承座孔的配合则按照基轴制选取，通常采用J7或H7的过渡配合，方便拆装维护。轴承的宽度尺寸决定了轴系的轴向安装空间，设计时需要在轴承两侧预留足够的密封件安装位置，同时要考虑轴向定位的结构空间，比如内圈的轴肩定位高度不能超过轴承内圈的倒角尺寸，否则会导致轴承安装不到位，外圈的轴承座挡肩高度也需要低于外圈倒角，同时要预留拆卸工具的操作空间，方便后期维护时用拉马顺利拆卸轴承。

　　在不同的应用场景下，这类轴承的设计细节也会有适配调整：比如在高转速运转的场景下，建模时需要考虑保持架的材质适配，通常会选用铜质或工程塑料保持架降低运转离心力带来的影响，同时滚道的表面粗糙度要求会更高，减少高速运转下的发热；在重载工况下，则会适当增加滚珠的数量，或者选用直径更大的滚珠，提升单位面积的载荷承载能力，同时内外圈的热处理硬度要求会更高，保证接触疲劳强度满足长期运转需求。很多新手建模时容易忽略轴承的倒角细节，实际上轴承两端的倒角不仅是安装导向结构，更是避免应力集中的关键设计，安装时倒角可以引导轴承顺利压入轴径或座孔，避免配合面被刮伤，同时可以减少轴肩与挡肩位置的应力集中，避免长期载荷下出现轴系断裂的问题。

　　另外在做整机装配建模时，不能只把轴承当成一个标准件直接导入装配体，需要考虑轴承的预紧结构设计，尤其是在对旋转精度要求较高的设备中，比如机床主轴、精密传动辊系，需要通过端盖或者锁紧螺母给轴承施加适当的轴向预紧力，消除轴承内部的游隙，提升轴系的旋转刚度，减少运转过程中的径向跳动。预紧力的大小需要根据实际工况调整，预紧力过大会导致轴承运转阻力增大，温升过快，提前出现疲劳失效，预紧力过小则无法消除游隙，达不到提升旋转精度的效果。这个三维模型完整还原了各零件的配合关系，不管是用于设备选型时的装配干涉检查，还是用于教学演示滚动轴承的工作原理，都能清晰展示各结构的位置关系与配合逻辑，帮助设计人员在方案阶段就确认安装空间是否充足，配合公差是否合理，避免后期加工装配时出现干涉、安装不到位等问题。
