带运动仿真分析的凸轮驱动摇臂总成结构

　　这套摇臂总成属于凸轮驱动类线性传动执行构件，核心功能是完成旋转运动到直线往复运动的转换传递，在流体控制类设备的阀门驱动回路、轻工机械的间歇进给机构、自动化生产线的工位切换摆臂结构中都有广泛适配场景，尤其适合需要将凸轮的轮廓升程特性精准转化为执行端直线位移的工况，相比齿轮齿条、曲柄滑块等直线传动结构，这类摇臂总成可以通过匹配不同轮廓的凸轮件，实现任意规律的从动件位移输出，适配多段变速、间歇停顿等特殊动作需求，不需要额外增加电控程序就能完成预设的动作时序，在纯机械控制的设备回路中可靠性优势十分突出。

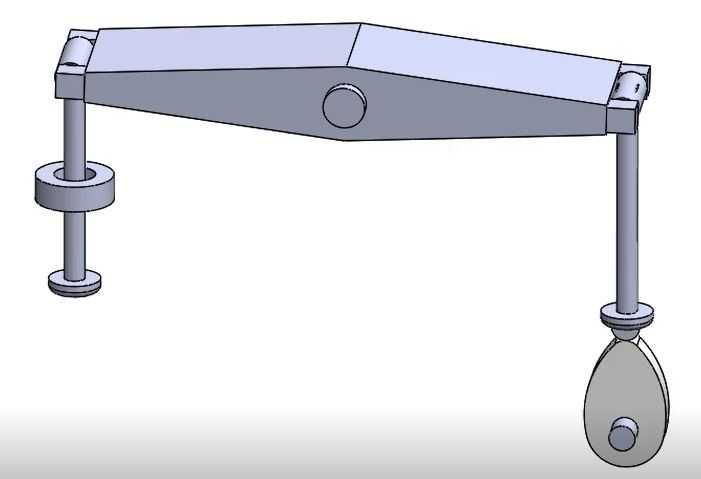

　　从结构设计逻辑来看，整个总成采用对称式悬臂布局，主体摇臂为变截面梁结构，中部设置铰接转轴作为摆动支点，两端分别设置动力输入端与执行输出端：其中一端配套滚轮式从动件，工作时与凸轮轮廓面始终保持贴合，将凸轮的旋转升程转化为摇臂绕支点的摆角位移，滚轮结构可以大幅降低接触部位的滑动摩擦，减少长期运行的磨损量，提升机构的使用寿命；另一端设置带导向套的阀杆连接结构，导向套与设备机架的安装座配合，约束输出端的运动轨迹始终保持直线方向，避免摇臂摆动过程中产生的横向分力作用在阀杆上，造成阀杆卡滞、密封件偏磨等问题。

　　设计过程中首先需要确认的是安装边界尺寸：摇臂的总跨距决定了两端的位移放大比，支点位置的偏移量直接对应输入升程与输出行程的比例关系，建模时需要优先锁定中部铰接轴的安装孔位坐标，以此为基准分别核算两端的摆臂长度，确保凸轮最大升程位置时，输出端的直线位移刚好匹配阀门的全开行程，不会出现超程顶坏密封件、或者行程不足导致阀门无法完全开启的问题。两端的连接结构都采用了铰接式设计，输入端的滚轮销轴、输出端的阀杆连接销都预留了足够的配合间隙，避免加工误差、安装偏差导致机构运动卡滞，同时铰接部位都设计了润滑脂注油通道，适配长期连续运行的维护需求。

　　运动分析层面，这套总成在建模阶段就完成了全行程的运动干涉校验与动力学仿真：通过给凸轮件施加额定转速驱动，可以模拟出全周期内摇臂的摆角变化曲线、输出端的直线位移速度曲线、铰接部位的接触受力变化，提前验证凸轮轮廓与摇臂运动轨迹的匹配度，避免实际加工装配后出现运动死点、冲击载荷过大的问题。比如在凸轮的升程段与回程段，通过仿真可以调整轮廓的过渡曲线，将摇臂摆动的加速度控制在合理区间，减少机构运行时的振动与噪音，尤其是在高速运行工况下，合理的轮廓过渡可以大幅降低从动件与凸轮表面的脱离风险，保证传动精度的稳定性。

　　从安装适配角度来说，这套总成的安装基准集中在中部铰接支座与输出端导向套两个部位，两个安装面的平行度公差需要控制在0.02mm以内，铰接轴的同轴度公差不低于IT7级，否则会增大摇臂摆动的阻力，甚至出现卡滞问题。输入端的滚轮与凸轮的初始接触间隙需要调整到0.1-0.2mm，间隙过大会导致传动回程误差增大，间隙过小则会造成预紧力过大，加剧接触部位的磨损。输出端与阀杆的连接采用浮动式铰接结构，可以补偿阀杆安装时的少量同轴度偏差，避免横向载荷传递到阀门密封部位。

　　实际工况应用中，这类摇臂总成常配套在柴油机的配气机构、流体管路的凸轮驱动截止阀、包装机械的送料摆臂等部位，相比直动式凸轮从动件结构，摇臂式结构可以灵活调整传动比，在有限的安装空间内实现更大的输出行程，同时可以通过调整摇臂的支点位置，适配不同的驱动力与行程需求，不需要重新设计凸轮轮廓就能完成参数调整，通用性更强。建模时所有配合面都预留了标准件的安装空间，铰接销轴、导向套都采用通用标准件规格，后期维护更换不需要定制非标零件，能有效降低设备的运维成本。
