带运动分析的汽车悬架螺旋弹簧减震结构

　　这套减震结构主要面向乘用车辆底盘悬架系统开发，核心作用是过滤路面颠簸传递到车身的振动，配合螺旋弹簧承载车身垂直载荷，同时抑制弹簧吸震后往复弹跳的余振，提升车辆行驶过程中的轮胎抓地性能与乘坐平顺性。日常行驶场景中，车轮碾过路面凸起、坑洼或减速带时，弹簧会快速压缩吸收冲击能量，若没有阻尼结构约束，弹簧会持续反复伸缩，导致车身出现多次上下起伏，这套减震结构的阻尼芯部分会通过内部油液流经阀系的节流阻力，将弹簧伸缩的动能转化为热能耗散掉，让弹簧的往复运动快速收敛，避免车身出现多余的抛跳感。

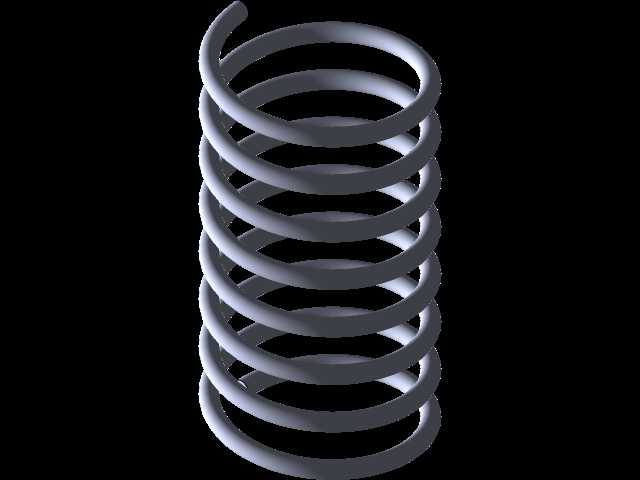

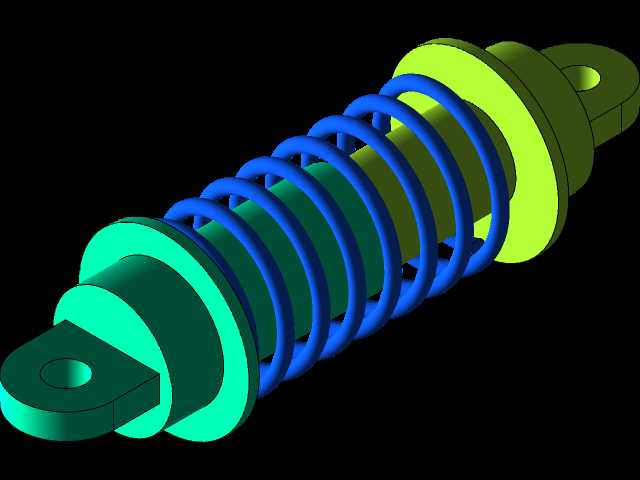

　　从结构设计逻辑来看，这套减震采用了筒芯外置螺旋弹簧的同轴布局，上下两端的吊耳式安装结构分别对应车架与下摆臂的安装点位，上端吊耳通过橡胶衬套与车身副车架连接，下端吊耳与转向节附近的下摆臂支座铰接，安装时需要保证减震器的轴向与车轮跳动行程的轨迹线匹配，避免运动过程中出现侧向弯矩导致筒芯偏磨。螺旋弹簧的刚度匹配是设计中的核心环节，需要结合车辆整备质量、轴荷分配、悬架偏频要求来计算弹簧线径、有效圈数、中径参数，这套模型里的弹簧采用等节距设计，适配常规家用乘用车的偏频设定，能兼顾空载与满载状态下的支撑性，不会出现空载时减震过硬、满载时弹簧压并的问题。

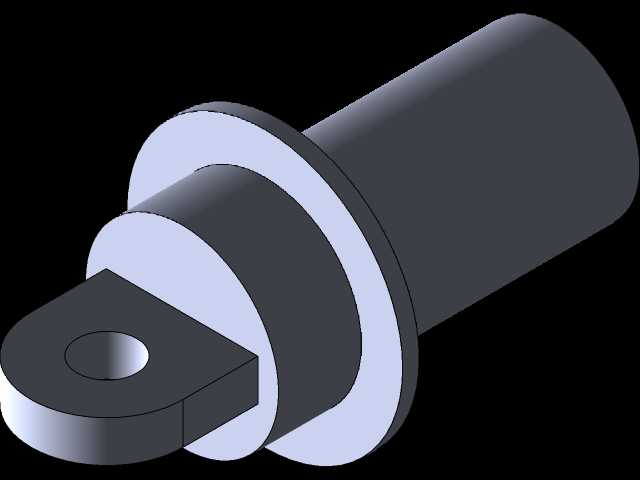

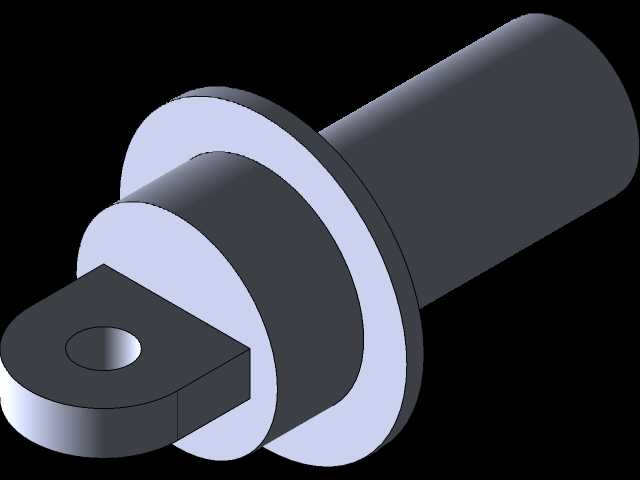

　　外形尺寸方面，减震器的总长度需要匹配悬架的最大跳动行程，上极限位置时弹簧保留足够的预压余量，不会出现弹簧松脱错位，下极限位置时阻尼筒的拉伸行程留有余量，不会出现拉脱风险。上下吊耳的安装孔位同轴度需要严格控制，孔内的衬套可以补偿安装过程中的少量角度偏差，同时隔绝部分高频振动传递到车身。弹簧上下两端的支撑座采用大直径环形接触面，能均匀分散弹簧传递的载荷，避免应力集中导致支撑座变形，支撑座与弹簧接触的位置设计有定位台阶，防止弹簧在压缩回弹过程中出现径向窜动，避免弹簧与周边的悬架杆件、轮罩内衬发生运动干涉。

　　做运动分析时，需要模拟车轮上下全行程跳动过程中减震器的长度变化、弹簧压缩量变化、阻尼力输出曲线，验证整个运动行程内各部件之间不存在硬干涉，同时校核弹簧在最大压缩量时的圈间间隙，避免弹簧并圈产生刚性冲击。阻尼筒的外径尺寸需要预留足够的周边间隙，尤其是转向过程中车轮随转向节转动时，减震筒不会与刹车管路、轮辋发生剐蹭。这套结构的设计还考虑了后期维护的便利性，阻尼芯与弹簧采用分体式装配结构，后期阻尼性能衰减后可以单独更换筒芯，不需要整体更换弹簧与安装支座，降低维保成本。实际装车匹配时，还需要结合防倾杆、缓冲块、顶胶等周边悬架部件的参数做联合调校，保证不同载荷、不同路面输入下的减震性能一致性，比如过弯时减震器能提供足够的阻尼支撑，减少车身侧倾，紧急制动时能抑制车头点头幅度，加速时减少车尾下沉的姿态变化，全方位提升车辆的操控稳定性与乘坐舒适感。建模过程中对弹簧的螺旋升角、端部并圈结构做了精准还原，阻尼筒的各段台阶尺寸、吊耳的厚度与开孔尺寸都按照实际装车的工程参数设定，可直接用于悬架系统的运动仿真、装配干涉检查以及结构强度校核场景。
