齿轮齿条式往复运动快速返回机构

　　在自动化生产线的工件输送、小型专用机床的往复进给、轻工包装设备的间歇推送工位中，这类具备急回特性的往复运动机构应用十分广泛，其核心价值在于能够在保证工作行程平稳运行的前提下，大幅压缩空程返回的时间占比，有效提升单工位的作业节拍，相比普通曲柄滑块机构，其回程耗时可缩短40%以上，适配需要频繁往复动作且对工作段进给稳定性有要求的作业场景。

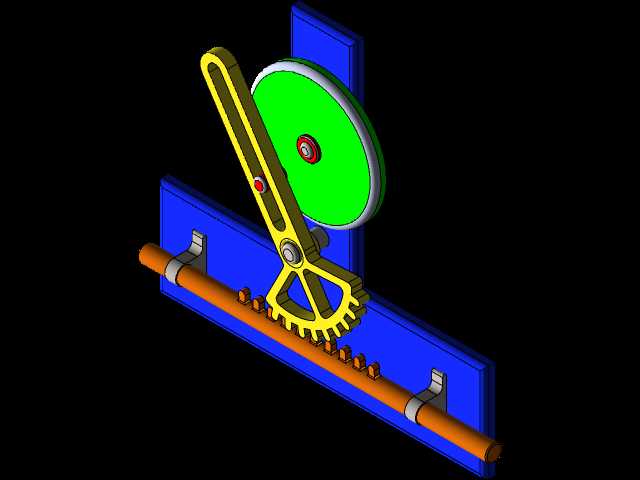

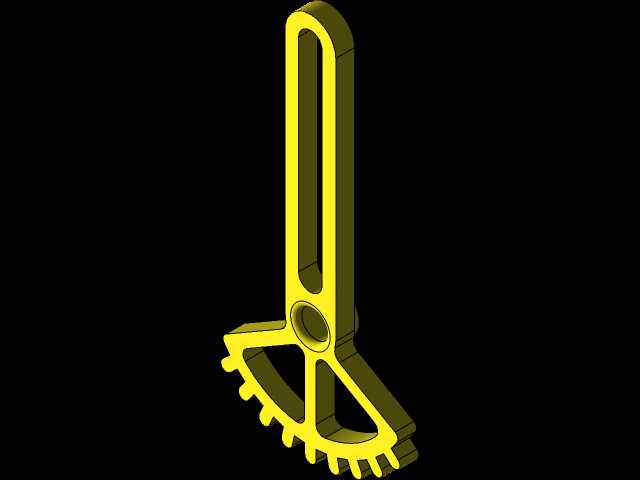

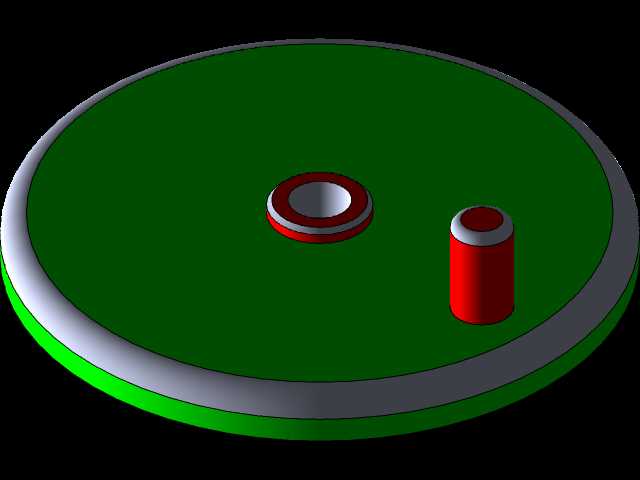

　　从结构组成来看，整套机构以立式安装板作为承载基体，安装板上预留了对应传动轴、导向轴的装配定位孔，所有转动副、移动副的定位基准都统一在安装板的加工平面上，能够有效降低装配时的同轴度、平行度调校难度。动力输入端为偏心布置的圆盘构件，圆盘通过中心转轴与驱动源输出轴连接，圆盘端面的偏心销与带开槽的摆臂形成滑动配合，当圆盘做匀速圆周转动时，偏心销会在摆臂的开槽内滑动，带动摆臂绕自身下端的铰接转轴做定轴往复摆动。摆臂的下端集成了一段扇形齿轮，扇形齿轮与下方水平布置的齿条轴保持常啮合状态，齿条轴通过两个带衬套的支撑座安装在安装板下部，支撑座内的滑动衬套为齿条轴提供轴向移动的导向约束，保证齿条轴仅能沿自身轴线方向做直线往复运动，齿条轴的伸出端可根据实际作业需求安装锉刀、推块、拨叉等不同执行末端，完成对应的加工作业或工件推送动作。

　　设计过程中首先需要根据目标工位的工作行程长度，确定偏心圆盘的偏心距、摆臂的有效长度以及扇形齿轮的分度圆半径，三者的参数匹配直接决定齿条轴的直线行程范围，若偏心距过大，会导致摆臂开槽处的滑动摩擦力急剧上升，加剧磨损；偏心距过小则无法满足行程要求。扇形齿轮的齿形参数需要与齿条轴完全匹配，啮合侧隙需要控制在合理范围，侧隙过大会导致回程换向时产生明显冲击，侧隙过小则会出现卡滞、转动不畅的问题。摆臂上的开槽宽度需要与偏心销的直径保持小间隙配合，开槽的长度需要覆盖偏心销在整个转动周期内的滑动行程，避免运动过程中出现销与槽端的硬碰撞。支撑座的安装位置需要保证齿条轴的轴线与扇形齿轮的分度圆切线方向平行，否则会出现啮合卡滞、齿面偏磨的问题。

　　安装边界方面，整套机构的安装板可通过四角的安装孔直接固定在设备的立式机架面上，驱动源可布置在安装板的背面，输出轴穿过安装板中心孔与偏心圆盘连接，不需要额外搭建复杂的支撑框架。齿条轴的两端伸出长度可根据实际安装空间调整，执行末端的安装接口可根据需求设计为螺纹孔、销孔或者快换接口，适配不同的作业末端。运动特性上，当偏心圆盘带动摆臂向工作行程方向摆动时，扇形齿轮驱动齿条轴以较低的匀速向前推进，保证工作段的运动平稳性，满足锉削、推送等作业对进给速度均匀性的要求；当圆盘转动过工作行程对应的角度区间后，偏心销会带动摆臂快速反向摆动，驱动齿条轴以更高的速度快速返回初始位置，整个运动过程中所有运动副都保持刚性约束，不需要额外的换向触发元件，仅通过单方向的匀速转动输入即可实现带急回特性的往复直线输出，结构可靠性高，维护成本低，适合在中低速、中等负载的往复作业工位长期运行。在实际建模过程中，需要重点校验各运动构件在极限位置的干涉情况，尤其是摆臂摆动到两个极限角度时，要确认偏心销与开槽端部、扇形齿轮与齿条轴端部、摆臂与安装板之间不存在运动干涉，同时要给各转动副预留足够的润滑空间，保证长期运行的磨损量处于可控范围。
