可调式重型搭扣锁具三维结构设计

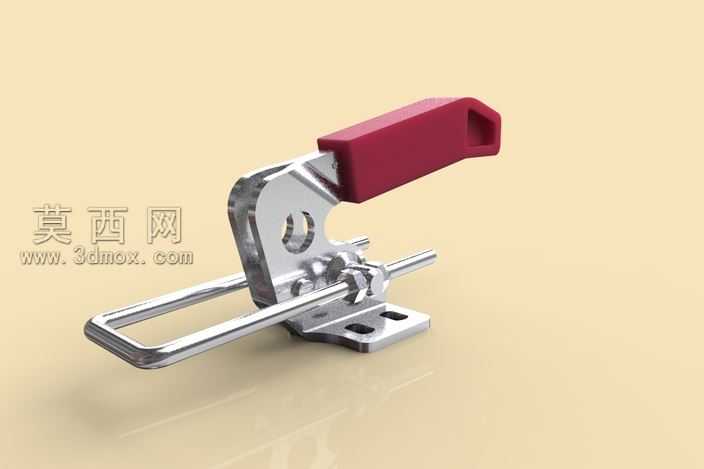

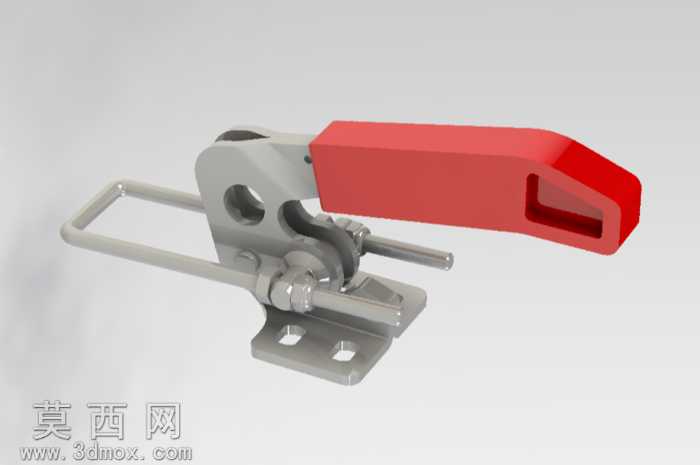

本作品为工业用可调式重型搭扣锁紧装置，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械加工公差配合标准，对每一处装配间隙、运动行程都做了精准的参数约束，确保模型可直接对接生产加工环节的图纸输出需求。模型整体采用搭扣式快速锁紧结构，核心由固定底座、联动锁紧臂、红色操作手柄、可调拉环、锁紧销轴、调节螺母六大部件组成，各部件之间通过同轴心、重合等标准装配约束完成组装，完整还原了实物的运动逻辑：扳动红色操作手柄时，联动臂会带动拉环产生轴向位移，通过杠杆增力原理实现锁紧力的放大，最终完成对被连接件的压紧固定，反向扳动手柄即可快速解锁，整个运动过程无干涉、无卡滞，完全符合实际产品的操作手感与力学传递路径。材质渲染阶段，对金属结构件采用了磨砂镀锌钢材材质，调整了金属粗糙度、反射率参数，还原五金配件表面的亚光金属质感，对操作手柄采用了亮面红色工程塑料材质，添加了轻微的颗粒质感模拟注塑件表面的细微纹理，底座安装孔、调节螺纹处都做了细节倒角处理，避免模型出现尖锐棱角不符合实际加工工艺的问题。设计思路上，这款搭扣针对工业场景中需要频繁开合、需要较大锁紧力的使用需求设计，拉环端配备的调节螺母可以根据被连接件的厚度、压缩量需求灵活调整锁紧行程，适配不同厚度的门板、箱体盖板、工装治具的压紧需求，底座采用双安装孔的法兰式固定结构，安装后稳定性强，可承受较大的横向拉力与纵向压紧力，操作手柄的加长设计进一步放大了锁紧力矩，操作人员无需借助额外工具即可完成牢固锁紧，适配机箱机柜、工业设备门、检测工装、物流周转箱等多种场景的锁紧需求。建模过程中对螺纹结构做了简化的装饰螺纹处理，既保证了视觉上的真实感，也避免了模型面数过多导致的编辑卡顿问题，所有部件都保留了完整的建模参数树，可根据实际使用需求调整底座尺寸、拉环长度、手柄角度等参数，快速衍生出不同规格的同系列搭扣产品模型。
