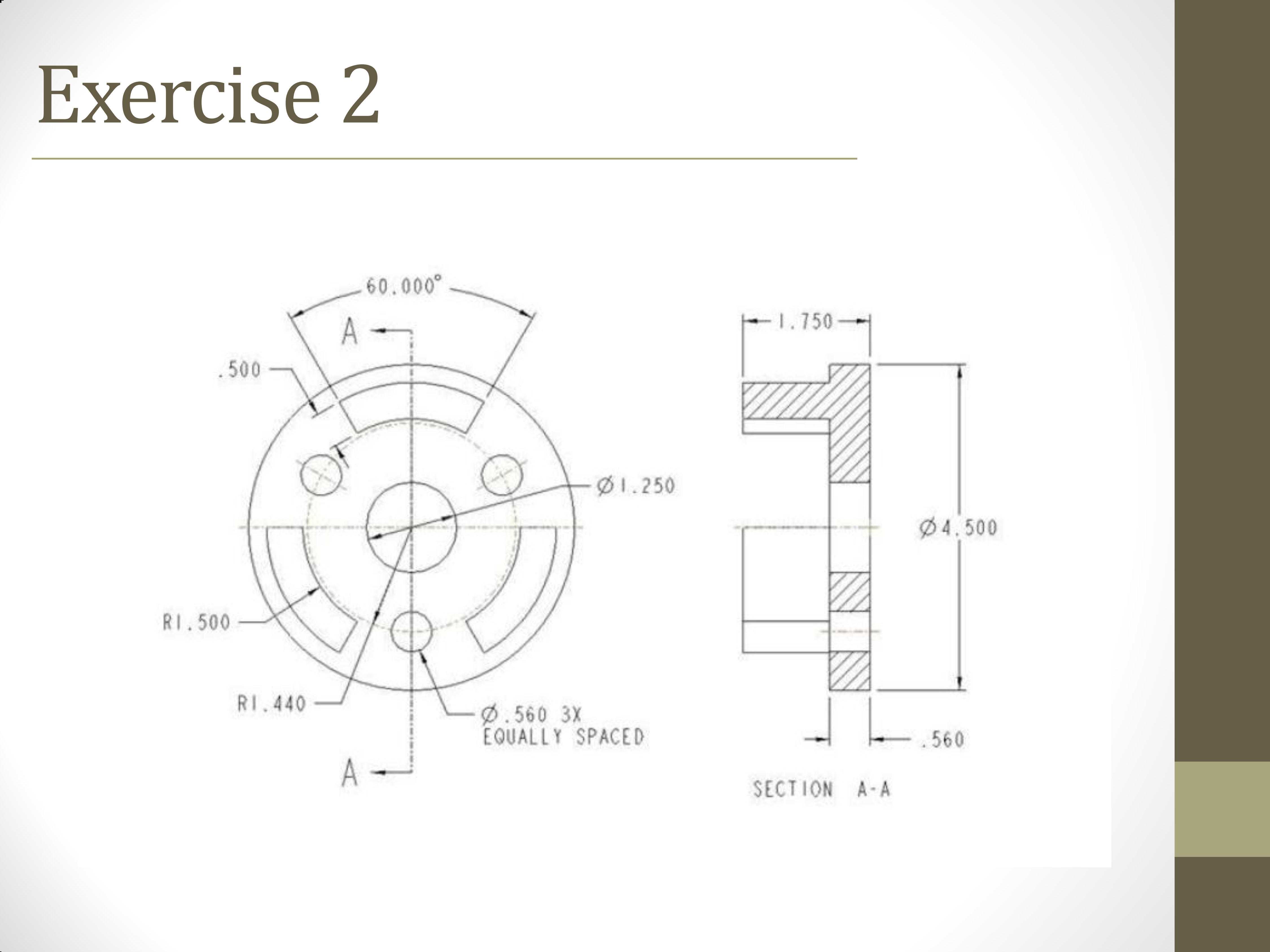

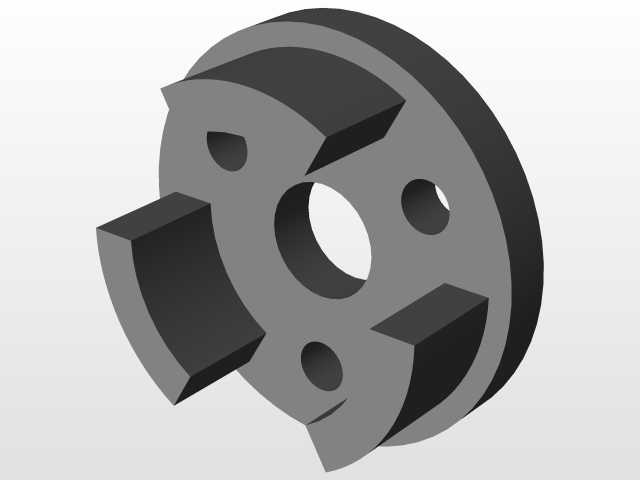

三凸耳带安装孔法兰式联轴器连接构件

　　该构件属于刚性凸爪式联轴器的主动端连接盘，主要应用于中小功率传动系统的轴系对接场景，常见于轻工输送设备、小型机床进给单元、自动化生产线动力传输段，用来实现两根同轴布置传动轴的刚性连接，补偿安装过程中存在的微小轴向、径向偏差，同时稳定传递额定工况下的旋转扭矩，避免轴系运转过程中出现打滑、偏摆引发的传动失效问题。从结构设计逻辑来看，构件采用圆盘式主体作为承载基体，中心开设的通孔为轴系穿装定位孔，孔壁可根据配合需求加工键槽，实现与输入轴的周向固定，保证扭矩传递过程中连接盘与轴之间无相对转动。圆盘端面上均匀分布三个矩形凸爪，凸爪的侧面为工作面，与配对连接件的凹槽形成嵌合配合，凸爪的根部做了圆弧过渡处理，

　　避免应力集中导致的交变载荷下疲劳断裂问题，凸爪的端面与侧面垂直度公差控制在0.02mm范围内，保证嵌合后接触面积达标，减少局部压强过大带来的磨损。圆盘本体上均匀开设三个贯通安装孔，孔位分布与凸爪位置错位排布，既可以通过螺栓实现与配对法兰的轴向锁紧，也能在部分安装场景下穿过定位销，保证两连接构件的同轴度精度，安装孔的沉台设计可以让螺栓头完全沉入构件端面内，避免运转过程中螺栓突出部分与周边护罩、管线发生刮碰。构件的外圆面做了倒角处理，既方便安装时的导向对位，也能去除加工过程中产生的锐边毛刺，避免装配过程中划伤操作人员。从安装边界尺寸来看，构件的轴向总厚度由凸爪高度与基体圆盘厚度两部分组成，凸爪高度与配对凹槽的深度预留0.1-0.

　　2mm的轴向间隙，避免热胀冷缩导致两构件端面顶死；外圆直径根据传递扭矩大小匹配，常规应用场景下外圆直径控制在80-120mm区间，中心通孔直径适配15-30mm直径的传动轴，安装孔的孔径适配M6-M10规格的连接螺栓，整体安装空间占用小，不需要额外预留过大的装配操作空间。在实际选型应用中，该构件适合在转速不超过1500r/min、载荷平稳无强冲击的传动场景使用，凸爪与凹槽的配合面需要定期涂抹润滑脂，减少长期运转带来的接触面磨损，当配合面磨损量超过0.5mm时需要及时更换构件，避免传动间隙过大引发的轴系振动、噪音超标问题。建模过程中需要重点保证三个凸爪的等分角度公差，角度偏差控制在±0.05°以内，否则会出现嵌合卡滞、受力不均的问题，

　　三个安装孔的位置度公差同样需要严格控制，保证螺栓能够顺利穿装，不会出现强行装配带来的内应力。构件的材质通常选用45号钢经调质处理，硬度达到HB220-250，兼顾强度与韧性，部分有耐腐蚀需求的场景也可以选用304不锈钢加工，表面做钝化处理提升防锈能力。
