蜗轮蜗杆式齿轮箱传动结构设计

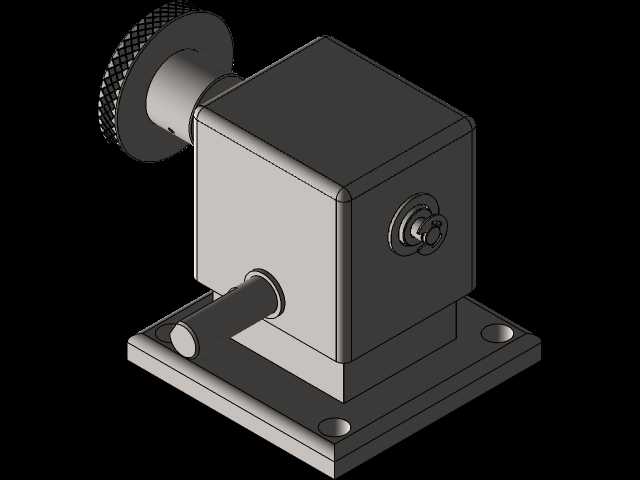

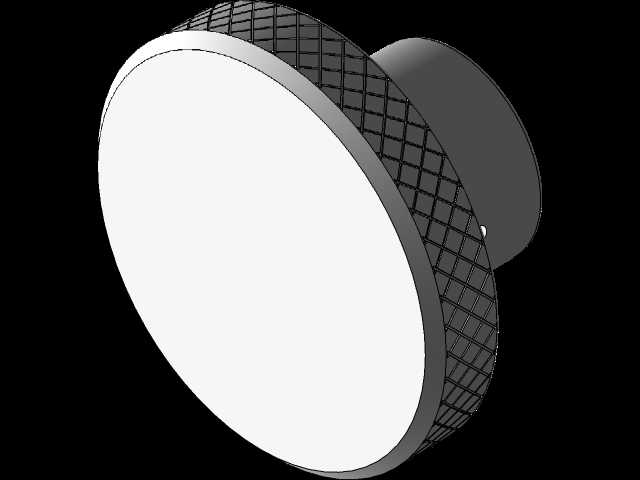

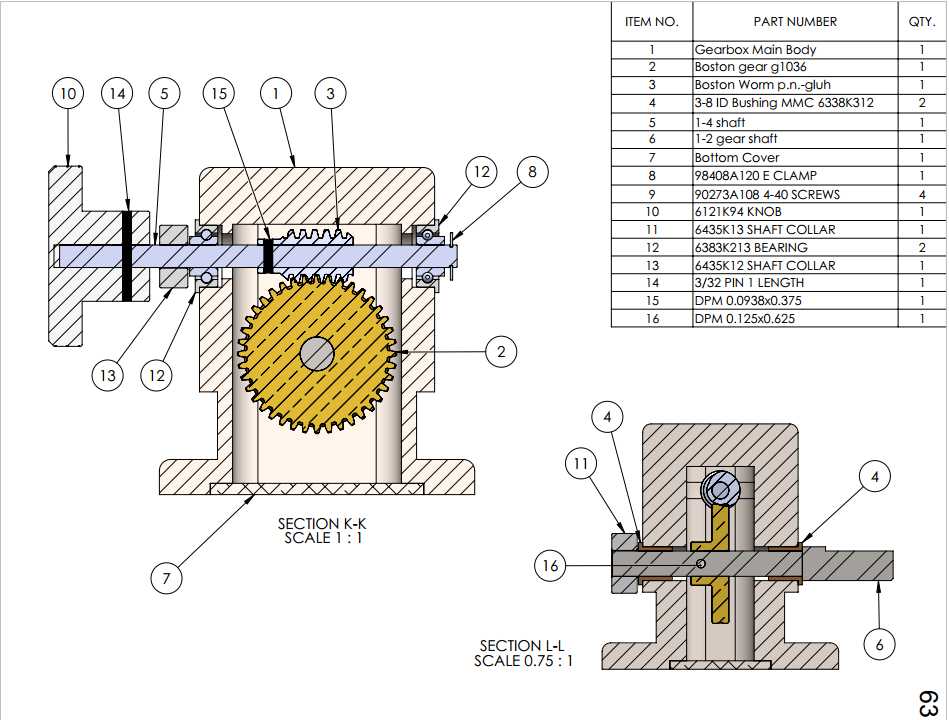

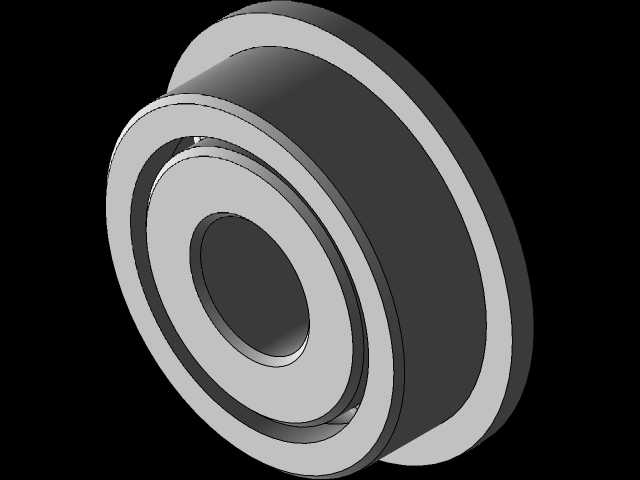

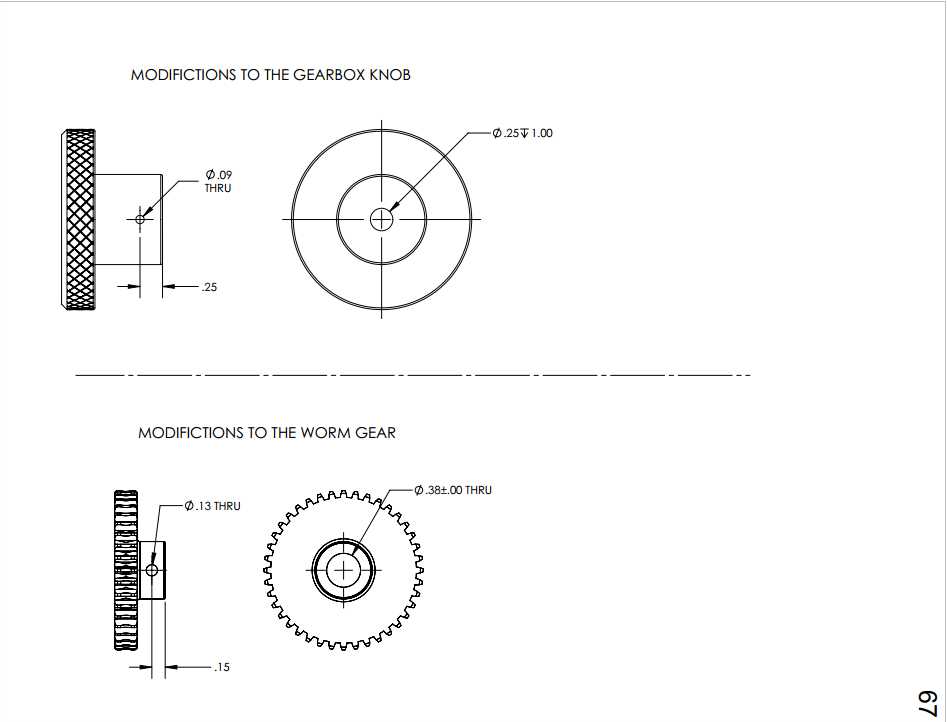

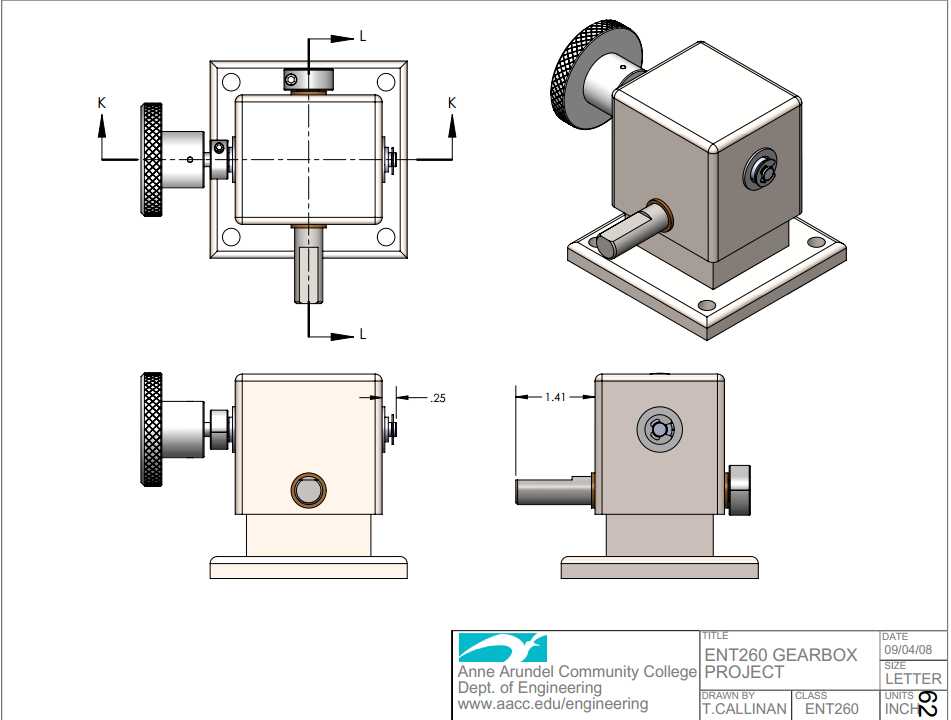

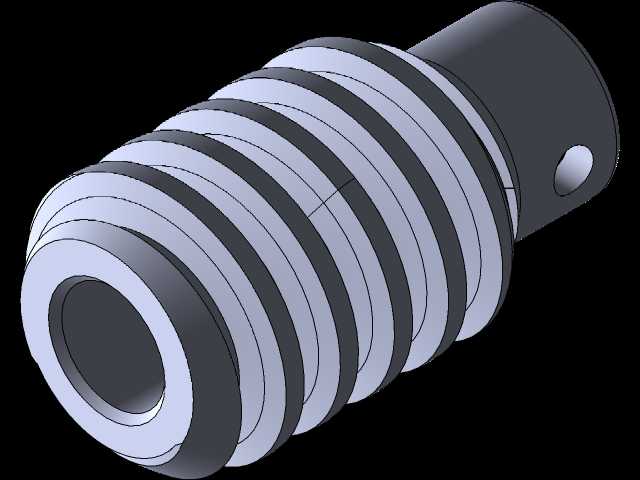

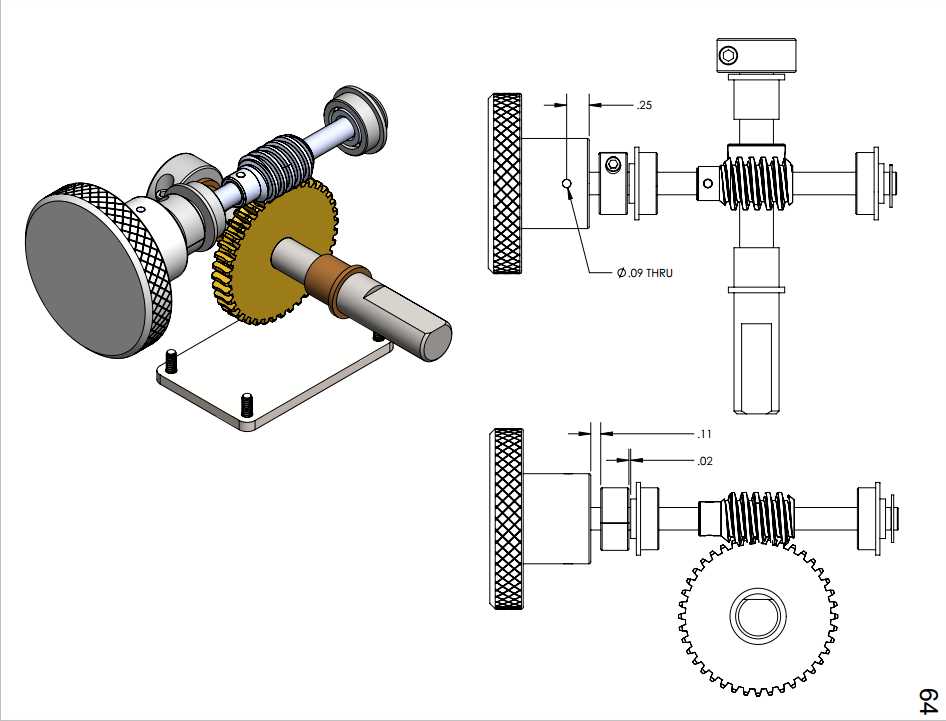

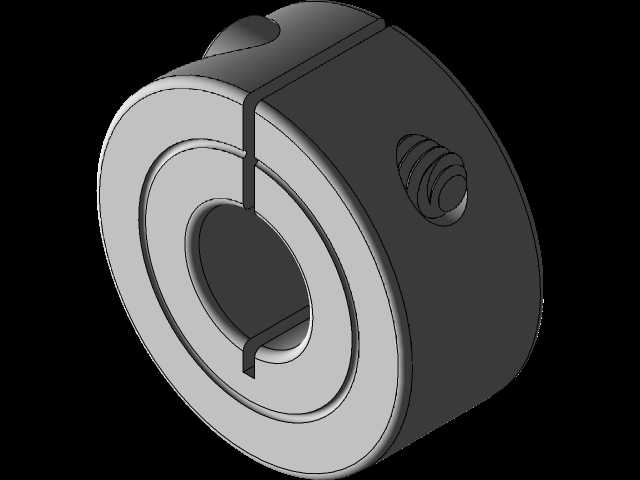

　　这套蜗轮蜗杆配合的齿轮箱结构，常见于小扭矩精密传动场景，比如小型检测设备的进给调节、实验室仪器的微调机构、小型自动化工位的转角传动单元，核心作用是把输入端的高速旋转，通过蜗杆与蜗轮的啮合，转换成垂直方向的低速大扭矩输出，同时实现90度的动力转向，适配安装空间局促、动力输入输出轴需要垂直排布的设备布局。从结构细节来看，输入端的滚花手轮是为手动微调场景设计的，表面的网纹滚花能增大手指接触的摩擦力，调试人员无需额外工具就能转动输入轴，做微米级的进给调整，手轮和蜗杆轴之间采用紧定螺钉锁紧，保证手轮和轴的同步转动，不会出现相对打滑的情况。蜗杆轴上做了两处轴肩定位，分别配合两个深沟球轴承做径向支撑，轴承的内圈靠轴肩和轴端的锁紧挡圈固定，

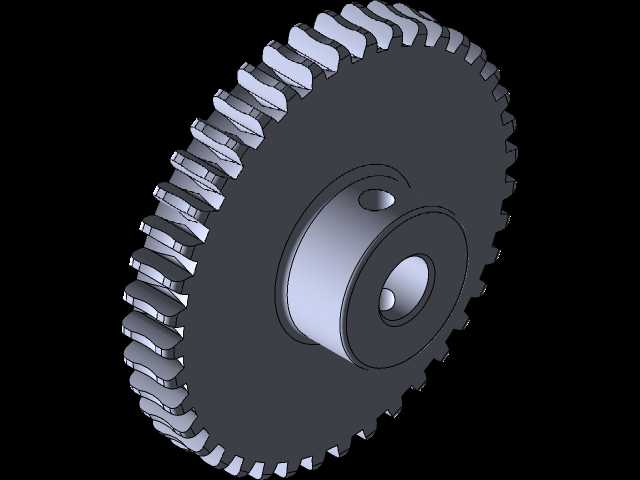

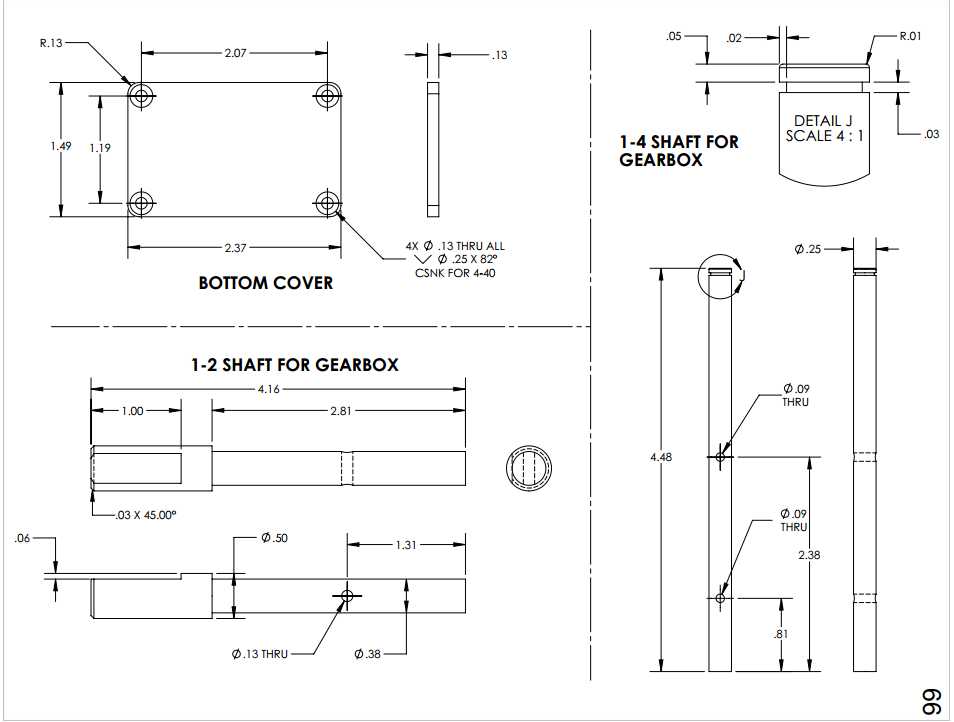

　　外圈则嵌入箱体对应的轴承座孔内，既可以承受蜗杆转动时的径向载荷，也能抵消蜗轮啮合时产生的轴向力，避免蜗杆工作时出现轴向窜动，保证啮合间隙稳定。蜗轮和输出轴之间采用平键连接传递扭矩，输出轴同样通过两个轴承做支撑，轴端预留的安装法兰面可以直接连接负载端的联轴器或者执行部件，不需要额外做转接结构。底部的安装底板做了四个沉头安装孔，孔位的间距按照常用小型设备的安装基准设计，安装时可以直接用内六角螺栓把整个齿轮箱固定在设备的安装基板上，沉头孔的设计能保证螺栓头完全沉入板内，不会突出平面干涉其他部件的安装。设计这套结构的时候，首先要考虑的是啮合侧隙的控制，蜗杆和蜗轮的中心距公差要控制在0.02mm以内，中心距偏差过大会导致啮合间隙过大，

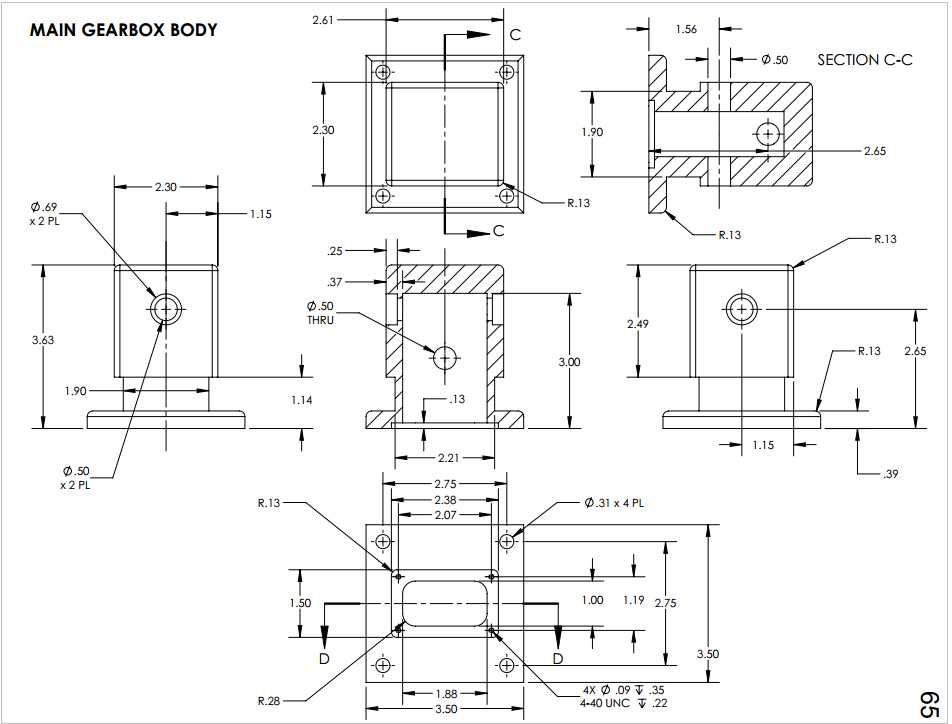

　　传动时出现回差，影响微调的精度，偏差过小则会导致啮合卡滞，转动阻力变大，甚至出现磨损加剧的问题。其次是蜗杆的导程角选择，这套结构用的是单头蜗杆，导程角小，本身具备自锁特性，也就是只能通过蜗杆带动蜗轮转动，蜗轮端受力无法反向驱动蜗杆，这个特性在垂直升降类的微调场景里非常实用，能避免负载端因为重力出现自行下滑的情况，不需要额外增加制动结构。安装边界上，整个齿轮箱的轴向总长度从手轮端面到输出轴端的法兰面控制在120mm以内，底板的安装面到蜗杆轴中心的高度为35mm，输出轴中心到底板安装面的高度为28mm，两个轴的中心垂直距为22mm，这个尺寸可以直接适配多数小型检测仪器、实验装置的安装空间，不需要对原有设备的安装位做大规模修改。

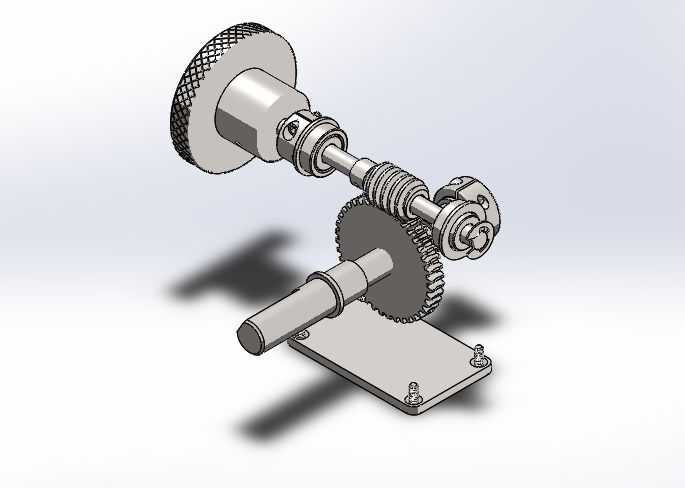

　　实际装配的时候，要先把蜗轮和输出轴组装好，压入对应的轴承，再把蜗杆轴连同轴承、手轮预装到箱体上，调整好啮合接触斑点，接触斑点要分布在蜗轮齿面的中部，接触面积不小于齿面的40%，调整到位后再锁紧轴承端盖的固定螺钉，最后把整个组件固定到底板上。日常使用中，因为是开式啮合结构（这套结构没有做密封箱体），需要定期在啮合面涂抹润滑脂，减少齿面的磨损，延长使用寿命，如果是用在有粉尘的工况下，可以额外增加一个透明的亚克力防护罩，把啮合区域罩起来，避免粉尘进入齿面造成磨粒磨损。这套结构的传动比根据单头蜗杆和蜗轮的齿数计算为20:1，也就是说输入端手轮转20圈，输出轴转1圈，微调的时候可以很精准的控制输出端的转动角度，适合需要精细调节的工位，比如光学检测设备的镜头焦距微调、小型试验台的角度调节、送料机构的微量进给等场景，相比直齿轮的平行轴传动，这种蜗轮蜗杆结构的结构更紧凑，相同传动比下体积更小，而且运行噪音更低，传动更平稳，不会出现直齿轮啮合时的冲击感。
