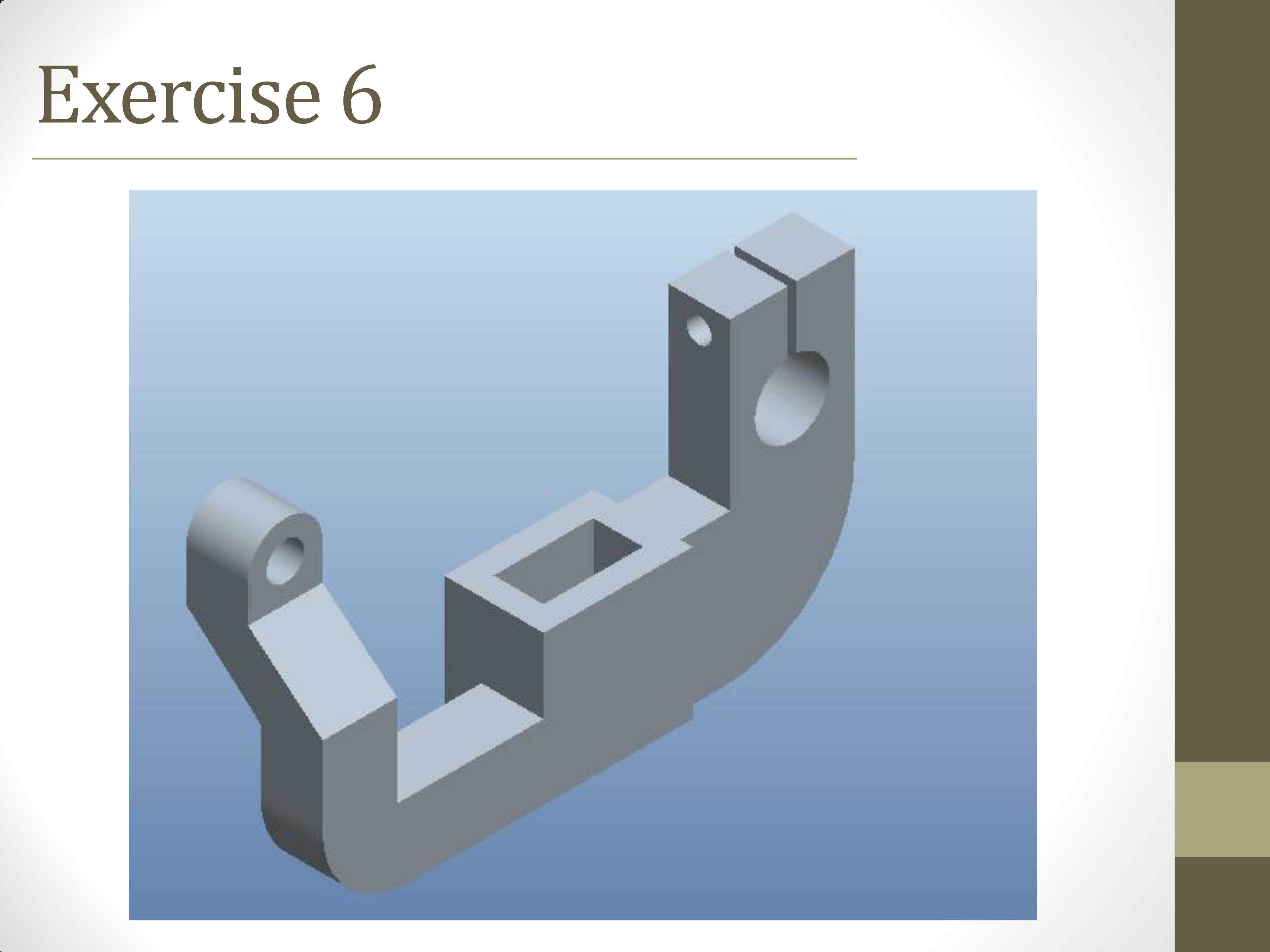

传感器配套练习用机械结构三维建模

　　在工业自动化检测、设备状态监测、产线工位信号采集等场景中，传感器的安装适配结构是保障检测精度、运行稳定性的核心配套部件，本次建模的结构件正是面向传感器安装调试、结构适配练习的典型机械组件，可直接用于结构设计阶段的安装位校核、干涉检查以及装配逻辑验证。从实际用途来看，该结构主要承担传感器的固定支撑、检测位姿态调整、周边走线避让以及与被测工位的连接适配功能，在离散制造产线的工件到位检测、设备运行转速监测、物料位置校验等工位中，这类适配结构需要兼顾安装便捷性与长期运行的抗振性能，避免设备运行过程中出现传感器移位、检测信号偏移等问题。

　　从功能特性上看，该结构预留了多组传感器安装孔位，可适配不同外径规格的圆柱型传感器以及不同安装孔距的方型检测元件，孔位周边设计了沉台结构，可容纳固定螺栓的头部，避免螺栓突出结构表面干涉周边运动部件；结构主体设置了可调式腰型槽，可实现传感器检测距离的前后微调，调整行程覆盖常规光电、接近类传感器的有效检测区间，无需额外增加调整垫片即可完成检测位校准。结构的连接端采用了标准的安装接口，可直接与工业铝型材框架、设备钣金支架、工装板等常见安装基体对接，接口处的定位凸台可保证安装时的同轴度与位置精度，减少现场安装的调试工作量。

　　设计思路上，建模过程优先遵循了机械结构的装配工艺性原则，所有棱角处均设置了合理的倒角与圆角，既避免加工过程中出现应力集中问题，也能防止安装调试时锐边划伤操作人员；结构的壁厚设置兼顾了刚性与轻量化需求，主体受力部位壁厚满足长期受振工况下的形位公差要求，非受力区域做了适当的减薄处理，降低整体材料消耗。走线位置预留了足够的过线空间，可容纳传感器线缆的弯曲半径要求，避免线缆长期弯折出现芯线断裂问题；结构的拆分逻辑符合常规机械加工的工序要求，所有特征均可通过常规铣削、钻孔工序完成加工，无需特殊定制刀具，可有效降低加工制造成本。

　　从外形尺寸与安装边界来看，该结构整体轮廓尺寸适配常规小型传感器的安装空间需求，安装后不会占用过多工位空间，可在紧凑的产线布局中完成部署；结构的安装孔位间距符合工业安装的通用标准，可直接替换现有工位上的老旧传感器支架，无需对原有安装基体做二次打孔修改。结构的活动调整部位设置了锁紧位，调整到位后可通过锁紧螺栓完成位置固定，在设备长期运行的振动工况下不会出现位置滑移，保证传感器检测位置的一致性。建模过程中对所有配合面均做了公差匹配设计，固定安装面的平面度满足传感器安装的基准要求，可调部位的配合间隙控制在合理区间，既保证调整时的顺滑度，也不会出现间隙过大导致的晃动问题。这类结构的建模练习，可帮助设计人员熟悉传感器安装结构的设计要点，掌握工业检测类配套结构的设计逻辑，在实际项目中快速完成适配结构的设计与出图，减少现场安装调试的反复修改工作量。
