多视角机械零件结构练习三维建模素材

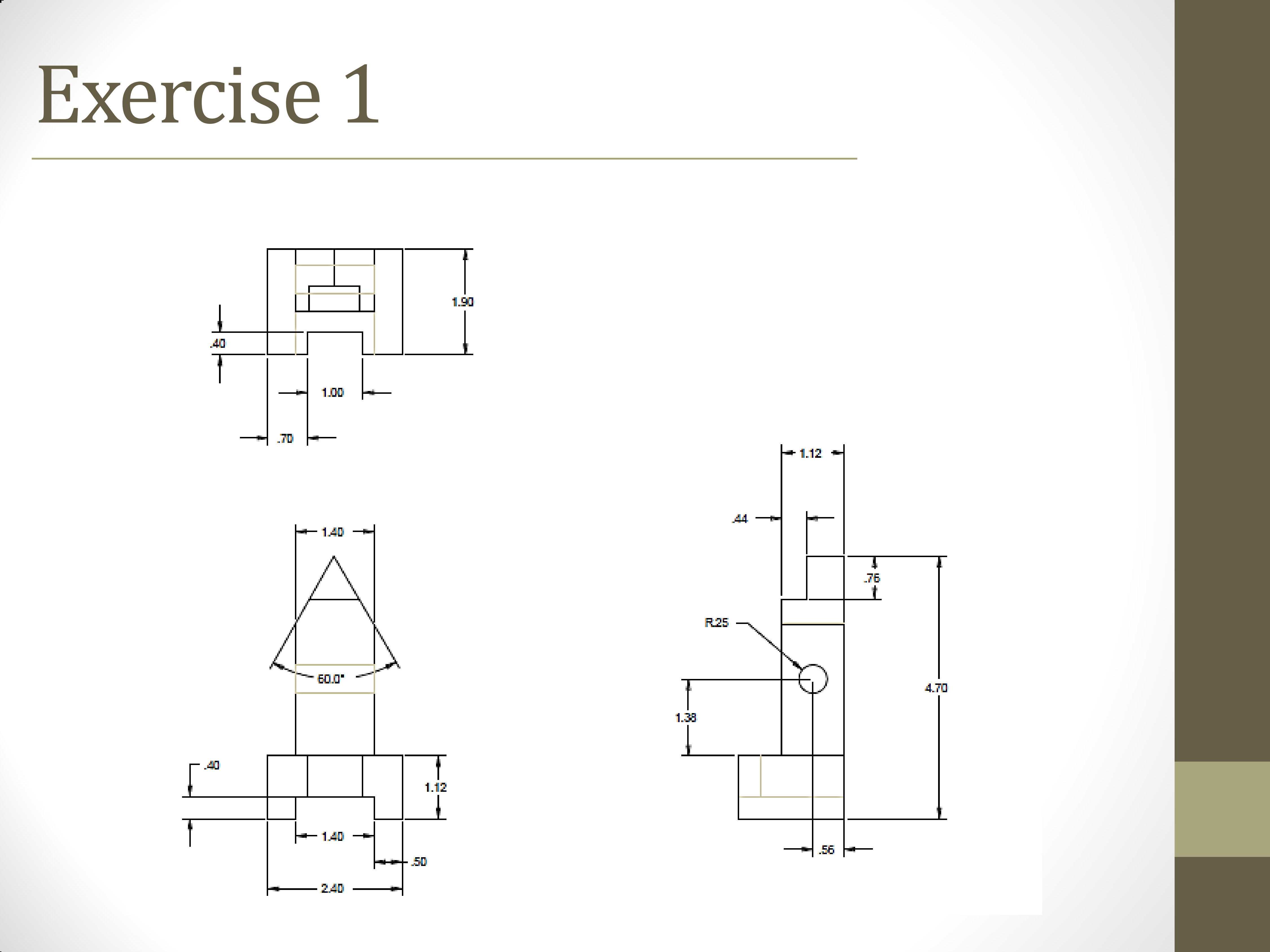

　　这套机械结构练习素材，核心是通过三个正交投影视图完整呈现零件的空间构型，覆盖了凸台、沉孔、三角肋板、圆弧过渡、径向通孔等多种常见机械结构特征，适合作为结构设计人员建模能力训练的参考载体。从实际工程应用角度看，这类带完整尺寸链的多视图零件，常见于工业检测类传感组件的安装基座、小型精密执行机构的连接支架类零件，在自动化产线的位置检测单元、设备状态监测模块中，这类结构的零件承担着承载传感元件、保证检测位置精度、衔接安装基准的作用，其尺寸精度直接影响传感检测的响应稳定性与数据可靠性。

　　从设计思路层面拆解，这套视图的构型逻辑完全遵循机械制图的投影规律，主视图选择了最能反映零件整体形状特征的方向，将带凸台的上部结构、下部安装底板的轮廓清晰呈现，俯视图补充了底板的安装孔位分布、上部凸台的截面形状，左视图则明确了三角支撑肋的位置、侧部凸台的伸出长度与径向通孔的定位尺寸，所有尺寸标注都从设计基准出发，安装底板的底面作为高度方向的主要基准，底板的对称中心作为长度与宽度方向的基准，避免了尺寸链的封闭环问题，能直接指导建模过程中的草图绘制与特征生成。

　　在外形尺寸与安装边界上，零件整体的长宽高尺寸通过视图标注可明确，下部安装底板的长宽尺寸为2.40与1.40单位，底板厚度为0.25单位，底板上设置的两个安装孔中心距为1.40单位，孔位距离底板侧边的距离为0.40单位，这部分尺寸直接决定了零件安装时的开孔位置与固定空间需求，安装时需要预留至少超出底板轮廓0.3单位的操作空间，方便紧固件的装拆。上部的主体结构高度为1.90单位，顶部凸台的截面尺寸为1.00单位见方，凸台高度为0.50单位，侧部伸出的凸台长度为1.12单位，凸台端部的圆弧半径为0.25，径向通孔的中心距离底板顶面的高度为1.38单位，通孔直径可通过标注的定位尺寸结合投影关系确定，这部分结构的尺寸精度直接影响配套元件的装配适配性，比如径向通孔如果是用于穿装传感线缆或者固定检测触头，孔径的公差需要控制在IT7级以内，避免装配后出现松动或者卡滞的问题。

　　从功能特性角度看，零件上设置的三角肋板位于主体结构与安装底板的衔接位置，肋板厚度为0.4单位，能有效提升上部结构的抗侧弯刚度，避免设备运行过程中受振动影响导致上部承载的元件出现位置偏移，侧部凸台的圆弧过渡设计则减少了应力集中的风险，在长期受交变载荷的工况下，能降低结构开裂的概率。建模过程中需要注意各特征的先后顺序，优先绘制安装底板的草图拉伸生成基体，再依次添加上部主体凸台、侧部凸台、三角肋、安装孔与径向通孔等特征，对于圆弧过渡的位置要注意圆角特征的添加顺序，避免出现特征生成失败的问题，同时要对照三个视图的投影关系校验每个特征的尺寸与位置，确保建模完成的零件投影与给定的工程图完全一致，这也是这类练习素材的核心训练目标，帮助建模人员建立空间投影的对应思维，能快速从二维工程图还原出准确的三维实体结构，为后续的工程出图、装配干涉检查、有限元分析等工作打下基础。在实际的传感组件安装场景中，这类基座类零件通常采用铝合金或者工程塑料材质加工，铝合金材质的零件适合在工业现场有一定振动的环境下使用，刚度足够且重量较轻，工程塑料材质的零件则适合在有防腐蚀要求或者需要绝缘的检测场景中应用，不同材质的选择会对应不同的尺寸公差要求与表面处理工艺，建模时也可以根据实际使用场景调整零件的材质参数，满足后续仿真分析的需求。
