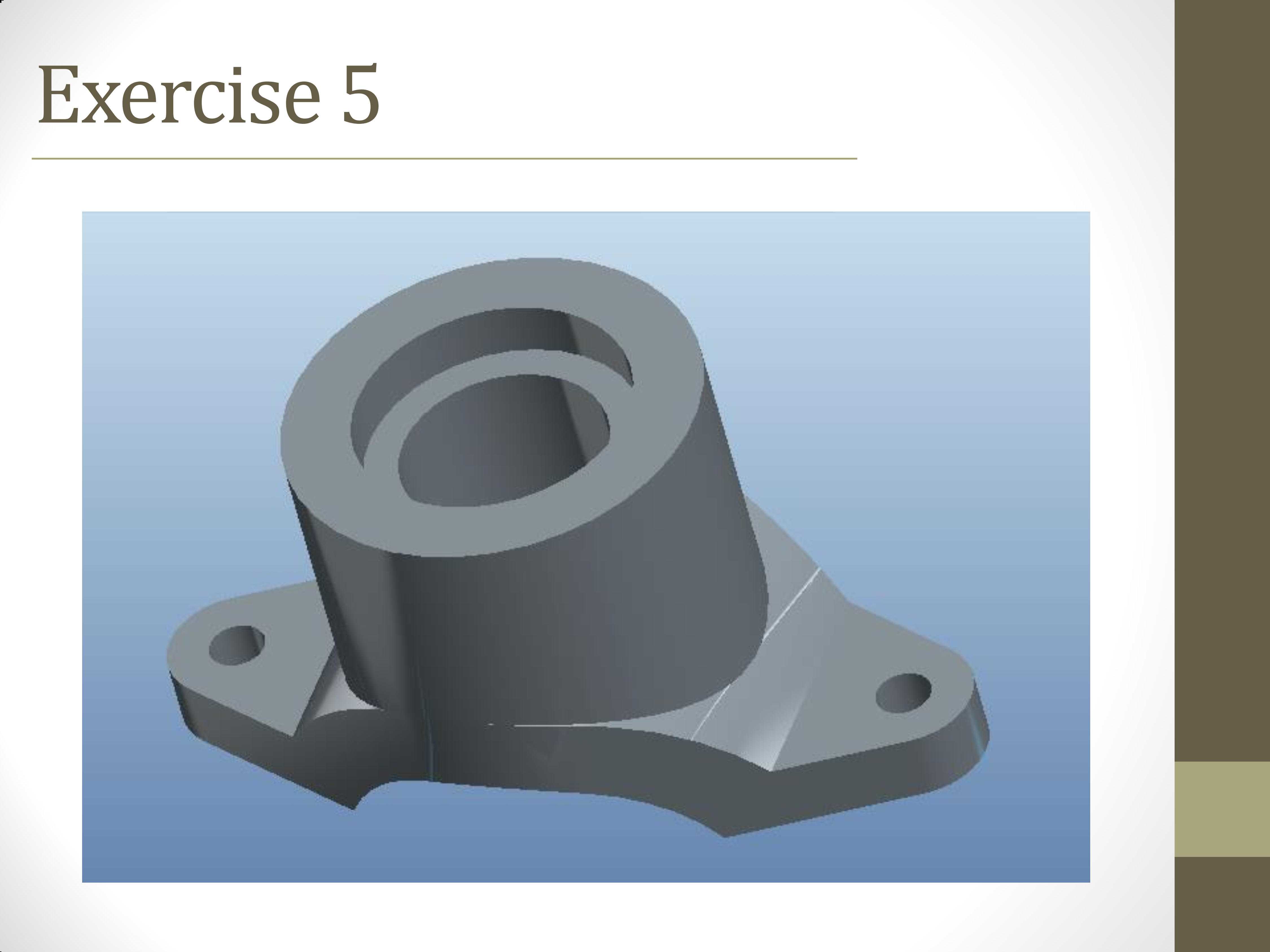

带双耳安装法兰的筒状支撑连接座结构

　　这类带双耳安装法兰的筒状支撑连接座，在轻工输送线、小型自动化检测设备的传感安装工位、低压流体管路的中转支撑点位都有广泛应用，核心作用是为穿装在筒腔内部的轴类杆件、检测探头、导流衬套提供稳定的径向定位与轴向支撑，同时通过底部的双耳法兰结构完成与设备安装基面的刚性固定，避免工作过程中受振动、侧向载荷影响出现偏移。从结构设计逻辑来看，整个零件采用一体成型的结构思路，上部为等壁厚的圆筒腔体，腔体内部预留了足够的通径空间，既可以满足穿装杆件的回转避让需求，也能在需要时加装衬套来降低配合面的磨损，筒壁的厚度经过载荷校核，在常规的侧向150N冲击载荷下不会出现形变，筒身上下端口做了微小的倒角处理，既可以去除加工毛刺避免装配时割伤操作人员，

　　也能引导内部配件顺利装入，减少装配对位的时间成本。下部的双耳法兰采用非对称的轮廓设计，两个安装耳分别向筒体两侧延伸，每个耳片上都加工有同轴的光孔安装位，安装孔的中心距经过严格的尺寸链计算，适配行业内通用的M6规格内六角螺栓安装，安装耳与筒体衔接的位置做了渐变的圆弧过渡，没有尖锐的应力集中棱角，能有效分散设备运行时传递到衔接位置的交变载荷，避免长期受载出现根部断裂的问题，法兰的底面为精加工的平整贴合面，平面度控制在0.05mm以内，保证安装后与基面完全贴合，不会出现安装倾斜导致上部筒体轴线偏移的情况。在实际选型应用时，需要重点核对几个安装边界尺寸：首先是上部筒体的外径与内部通径，要确保内部穿装的配件外径与筒腔内径保留0.1-0.

　　2mm的间隙配合量，避免过紧导致装配困难或者过松出现晃动；其次是底部两个安装孔的中心距，要和设备安装基面上的预加工孔位完全匹配，若孔位存在偏差，强行安装会导致零件产生内应力，长期使用容易出现开裂；另外还要注意筒体的总高度，要保证上部筒体的顶端高度适配对接配件的安装位置，避免出现对接错位的问题。这类零件的建模过程需要重点关注衔接位置的特征处理，不能直接在筒体和法兰衔接处做直角拼接，要根据载荷大小设置合理的过渡圆角，同时安装孔的位置要完全对称于筒体的中心轴线，避免安装后筒体出现偏斜，建模时还要注意所有加工面的拔模角度设置，若采用铸造毛坯加工，要给后续的机加工工序预留足够的加工余量，法兰底面、筒体内壁、

　　安装孔内壁这些配合面的余量要控制在1.5-2mm，非加工面的余量可以适当缩小，减少后续加工的材料去除量。在实际工况中，这类支撑座如果应用在有轻微腐蚀的环境下，可以在零件表面做阳极氧化或者喷塑处理，提升零件的抗腐蚀能力，如果应用在有持续振动的工位，可以在法兰安装面与设备基面之间加装薄橡胶减震垫，降低振动传递到上部筒体的幅度，延长内部穿装配件的使用寿命。日常维护过程中，只需要定期检查安装螺栓的预紧力，查看衔接位置是否出现裂纹，筒腔内部是否积存杂物即可，整体结构没有易损的活动部件，维护成本极低，能长期稳定满足工位的支撑定位需求。
