多部件齿轮配合传动装配结构设计

　　这套齿轮传动装配结构，核心是通过多组不同规格齿轮的啮合配合，实现动力的转向与转速匹配输出，常见于小型教具演示、简易传动实验装置以及小型自动化设备的动力传输单元中。在实际工程应用场景里，这类多齿轮组合的传动结构，常被用于需要将单输入动力拆分、变向或者调整输出扭矩的工位，比如小型物料分拣机构的动力分配单元、教学用机械原理演示台的传动模块，或是部分小型轻工设备的进给传动组，能够在紧凑的安装空间内完成多路径的动力传递，不需要额外增设复杂的传动换向组件。

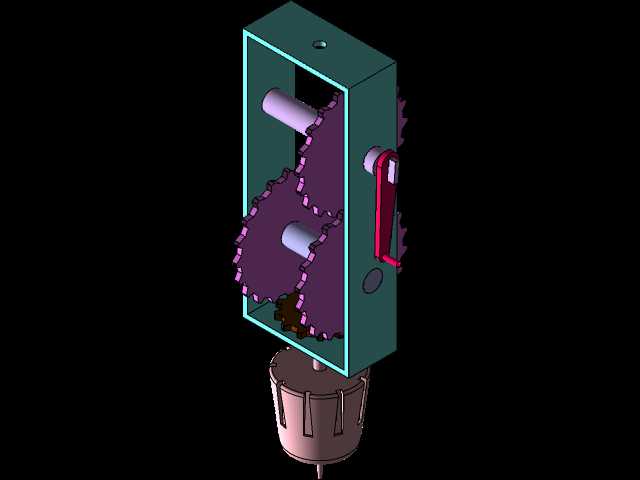

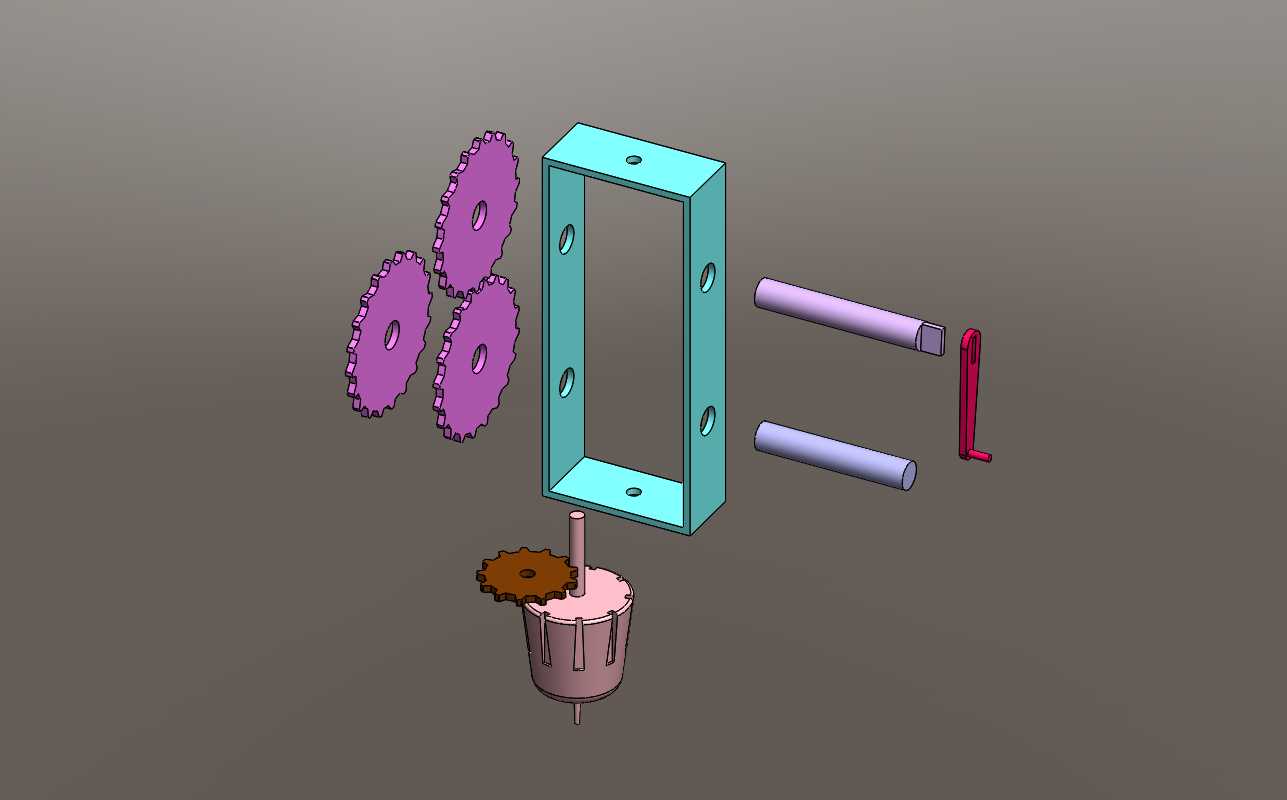

　　从结构组成来看，整套装配包含三组紫色平行啮合的片式齿轮、底部带小齿轮的动力输入组件、青色框式安装机架、两根平行布置的传动导杆以及红色拨杆部件。设计时首先考虑的是齿轮啮合的中心距匹配，三组片齿轮的安装轴孔中心距严格按照模数计算的啮合间隙预留，既保证传动过程中不会出现卡滞，也避免间隙过大导致的传动回差，影响传动精度。框式机架作为所有部件的安装载体，四个侧壁预留的安装孔位分别对应齿轮轴、导杆的安装位置，孔位的同轴度公差控制在0.02mm以内，确保轴类部件穿装后不会出现偏斜，导致齿轮啮合时出现偏磨或者传动卡顿。

　　底部的动力输入组件采用粉色基座搭配棕色小驱动齿轮的设计，驱动齿轮与最下方的紫色片齿轮直接啮合，将输入的旋转动力传递到上层齿轮组，这种输入侧的齿轮布置方式，能够让动力输入点位于整个装配结构的下部，方便与下方的动力源比如小型减速电机直接对接，不需要额外增设传动连接轴，缩减了整体结构的安装高度。两根淡紫色的导杆平行布置在机架的右侧，一根为完整圆柱杆，一根为端部带扁位的杆体，扁位结构用于限制配套滑动部件的周向转动，确保滑动件只能沿着导杆做轴向直线运动，和齿轮组的旋转运动形成配合，实现旋转到直线运动的转换。红色的L型拨杆安装在导杆侧方，用于触发位置检测或者实现档位切换，在演示场景中可以通过拨动拨杆改变齿轮的啮合位置，实现不同传动比的切换，直观展示齿轮变速的原理。

　　设计过程中，安装边界的考量是重点，整套结构的外轮廓尺寸以框式机架为基准，机架的长宽尺寸控制在120mm60mm范围内，齿轮组突出机架左侧的距离不超过30mm，导杆伸出机架右侧的长度控制在45mm以内，整体安装占用的平面空间不超过150mm100mm，能够适配多数小型实验台或者设备内部的安装空位。安装固定方面，机架上下端面预留的沉头孔用于将整个装配结构固定在安装基板上，沉头孔的深度设计保证固定螺丝安装后不会突出机架端面，避免和内部运动的齿轮部件发生干涉。

　　在功能特性上，这套结构通过多齿轮的啮合传动，能够实现1:1的等速传动输出，也可以通过更换不同齿数的齿轮搭配，调整输出端的转速与扭矩，适配不同的负载需求。齿轮采用片式结构设计，在保证啮合强度的前提下减轻了自身重量，降低了传动过程中的转动惯量，让传动过程更加平稳，尤其是在频繁启停的工况下，能够减少冲击载荷对齿轮齿面的损伤。导杆表面设计为光滑圆柱面，表面粗糙度控制在Ra1.6以内，降低滑动部件移动时的摩擦阻力，减少长期运行后的磨损量。

　　实际装配调试时，需要先将齿轮轴预装到机架的对应孔位中，再逐一套装齿轮部件，调整齿轮的轴向位置，保证相啮合的两个齿轮齿宽方向完全对齐，避免出现局部啮合导致的齿面受力不均。导杆安装时需要保证两根杆的平行度误差不超过0.05mm，否则滑动部件移动时会出现卡滞，影响运动顺畅度。拨杆的安装位置需要预留足够的摆动空间，确保拨动过程中不会和导杆、机架侧壁发生碰撞，同时拨杆的触发端要和对应位置的限位结构对齐，保证档位切换或者位置触发的准确性。

　　这类齿轮装配结构不同于工业重载齿轮箱的设计，它更偏向于轻量化、演示性与易拆装的特性，所有部件都采用无焊接的装配式连接，不需要专用工具就可以完成拆解与重组，非常适合用于机械原理教学、传动方案验证以及小型设备的动力模块搭建，在结构设计时充分考虑了拆装的便捷性，所有轴类部件和孔位都采用间隙配合，装配时不需要压力设备，手动就可以完成组装，也方便后续对齿轮参数进行调整，验证不同传动比下的传动效果。
