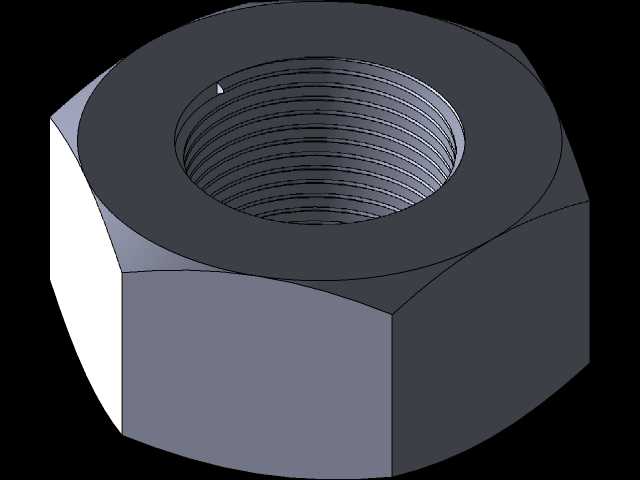

六角内螺纹紧固螺母三维数模

　　在各类机械装配场景中，螺纹紧固件是应用覆盖范围最广的基础连接元件，其中六角螺母作为和螺栓配套使用的核心配件，几乎出现在从民用家电、小型工装到重型工程机械、轨道交通装备的所有装配环节里。这个数模还原的是标准六角厚螺母的完整结构，建模过程中优先保证了螺纹副的配合精度，内螺纹的牙型角、螺距、牙底圆弧都按照普通公制螺纹的公差要求做了还原，没有做简化螺纹的示意处理，能直接用于装配干涉检查、连接强度仿真的前置数模准备。

　　从实际使用场景来看，这类六角螺母主要配合对应规格的外螺纹螺栓、螺柱使用，通过六角面施加拧紧力矩，让螺纹副产生足够的预紧力，实现两个或多个带通孔零件的刚性连接。和方形螺母相比，六角外形的设计能让扳手在30度的转角空间内就完成卡位，适合设备内部狭窄装配空间的操作，六个受力面均匀分布，拧紧过程中不会出现应力过度集中在单个棱角的问题，反复拆装也不容易出现棱边磨损打滑的情况。

　　设计这个数模的时候，首先确定的是对边宽度、对角宽度这两个核心安装边界尺寸，这两个参数直接决定了配套套筒、开口扳手的选型，也决定了螺母安装位需要预留的扳手操作空间——比如常见的M12规格螺母，对边宽度控制在18mm左右，安装位周边至少要预留3mm以上的扳手活动间隙，才能保证现场装配时工具能顺利卡入。螺母的厚度参数是按照普通连接工况的强度要求设定的，螺纹啮合长度满足螺纹连接的最小啮合圈数要求，不会因为啮合牙数不足导致螺纹滑牙失效，同时也没有过度增加厚度造成材料浪费。

　　数模的倒角细节也做了完整还原，螺母两端的内孔倒角一方面是在装配时能快速引导螺栓拧入，避免螺纹首牙对不准造成的牙型磕碰，另一方面也能去除内孔边缘的加工毛刺，避免装配时毛刺脱落掉入设备内部造成多余物风险。六角外形的棱边也做了微小的倒钝处理，和实际机加工完成的零件状态一致，不会出现锐边割手的问题，也还原了热处理、表面处理过程中棱边不会过度积留涂层的实际状态。

　　在装配验证环节，这个数模可以直接导入装配体中，检查螺母和被连接件表面的贴合情况，确认安装位周边是否有结构件和扳手操作路径干涉，也能配合螺栓数模模拟螺纹拧紧的行程，确认螺栓露出螺母的扣数是否符合装配规范要求——通常要求螺栓拧紧后露出2-3扣螺纹，既保证连接强度，也不会因为露出过长造成额外的空间占用或者剐蹭周边管线。对于做设备维护仿真、装配工艺模拟的场景，这个带完整螺纹细节的螺母数模，能更真实地还原装配过程中的螺纹啮合动作，不会因为简化螺纹出现装配路径的判断偏差。

　　从结构强度的角度，六角外形的六个平面在拧紧时能均匀分散扳手的夹紧力，相比其他外形的螺母，能承受更大的拧紧力矩而不会出现外形变形，适合需要较大预紧力的钢结构、传动部件连接场景。内螺纹的牙型在建模时保留了牙底的圆弧过渡，这和实际冷镦、攻丝加工出来的螺纹形态一致，在做有限元受力分析的时候，能更准确地模拟螺纹牙的应力分布，避免因为牙底尖角的建模误差导致应力计算结果失真，帮助设计人员提前判断连接结构的载荷承受能力，选型时匹配对应性能等级的螺栓和螺母，避免出现连接失效的问题。
