工业工厂双层带轮物料转运手推车结构

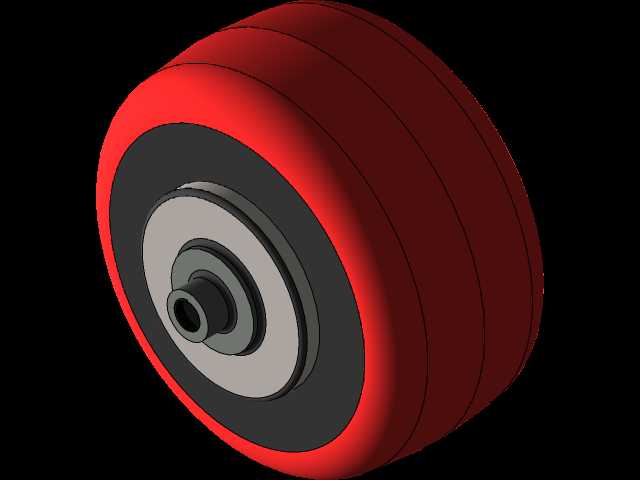

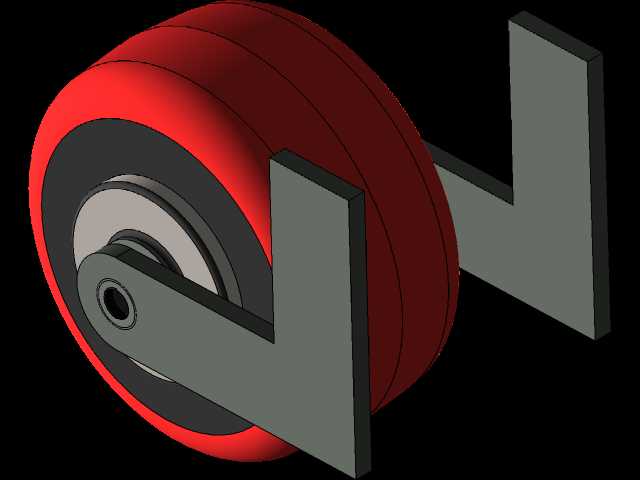

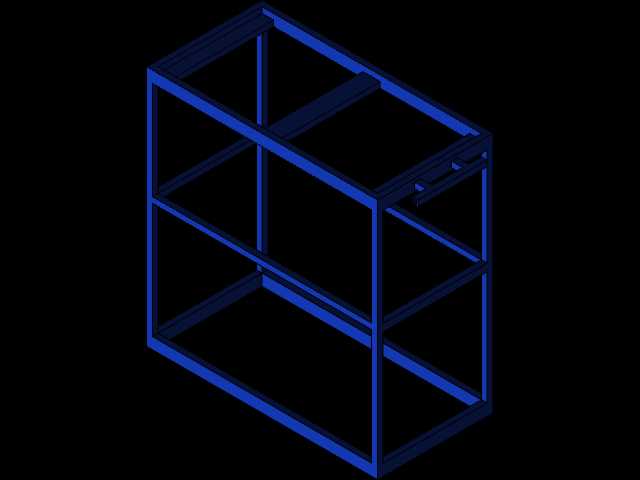

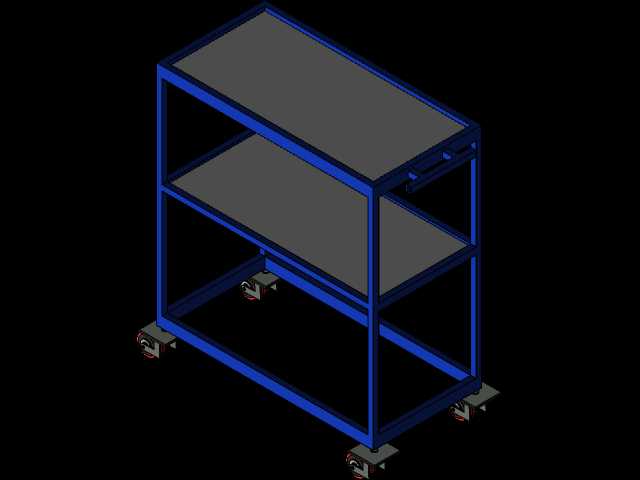

　　在离散制造车间的日常物料流转环节，这类双层框架式手推车是衔接工序间物料配送、工位旁工件暂存、成品短途转运的核心辅助工装，区别于大载荷的叉车类转运设备，它的适配场景集中在人员可操作的轻载物料周转场景，覆盖机加工车间的半成品工序转运、装配线旁的零配件齐套配送、仓储区域的拣货分料搬运，甚至实验室场景下的工装器具、检测样件短途转移，不需要额外的动力源，完全依靠人工推行即可完成作业， 整体采用方管焊接框架作为主承载结构，框架型材选型匹配常规车间150-300kg的单车载荷需求，三层横向置物面中，上下两层为开放式置物平台，中层预留的置物空间可根据实际使用需求加装分隔挡板或者物料盒挂条，适配不同尺寸的工件、料箱放置。框架底部四个角点安装万向带刹脚轮，其中两个脚轮带刹车锁定结构，在工位旁停靠时可踩下刹车锁定轮体，避免推车受地面坡度或者外力碰撞出现滑移，脚轮的安装座采用加厚钢板焊接在框架底梁上，轮体选用聚氨酯材质，既可以在环氧地坪、水泥地面上推行时降低噪音，也能避免硬质轮面对车间地坪造成划伤，适配绝大多数工业厂区的地面工况。

　　设计阶段优先考虑了作业人员的操作便利性，整车高度控制在成年人腰部到胸部之间的区间，推行时不需要过度弯腰或者抬臂，长时间作业能降低操作疲劳度；置物平台的边缘做了凸起挡边结构，放置在台面上的料箱、零散工件不会在推行过程中因为地面颠簸从侧边滑落，框架侧边预留的安装位可根据使用场景加装扶手、置物挂钩或者文件袋挂架，满足不同场景下的个性化使用需求。整车的宽度控制在常规车间通道的通行宽度范围内，可顺利通过1米宽的人行通道、设备间的狭窄间隙，不会因为尺寸过宽影响车间内的通行效率，长度方向的尺寸匹配标准塑料周转箱的摆放模数，单层平台可整齐放置4-6个常规尺寸的工业周转箱，不需要额外调整料箱位置即可完成装载。

　　结构受力层面，主框架的竖梁和横梁连接位置采用满焊处理，焊后做打磨去毛刺处理，避免尖锐边角划伤作业人员或者刮破物料包装，置物面板采用平整钢板铺设，表面做喷塑防锈处理，适应车间内可能存在的油污、切削液溅落场景，日常清洁只需要用抹布擦拭即可，不会因为液体残留出现锈蚀问题。框架底部的横梁做了加强处理，即使中层放置较重的金属工件，也不会出现框架变形、置物面下沉的问题，脚轮的安装位置做了局部加厚，避免长期重载推行出现安装座开焊、轮体脱落的故障。

　　实际使用中，这类手推车不需要复杂的维护保养，只需要定期检查脚轮的转动顺滑度、紧固连接螺丝即可长期使用，相比固定式的置物货架，它的移动属性可以让物料直接配送至作业工位旁，减少作业人员往返取料的走动浪费，是精益生产环节中实现线边物流优化的低成本实用工装，针对不同行业的使用需求，还可以在基础框架上加装防静电胶皮、刀具套架、零件分隔格等定制结构，适配电子车间的防静电物料转运、机加工车间的刀具配送、装配车间的标准件分类配送等细分场景。
