带辐条轮毂双轴承支撑滚轮结构

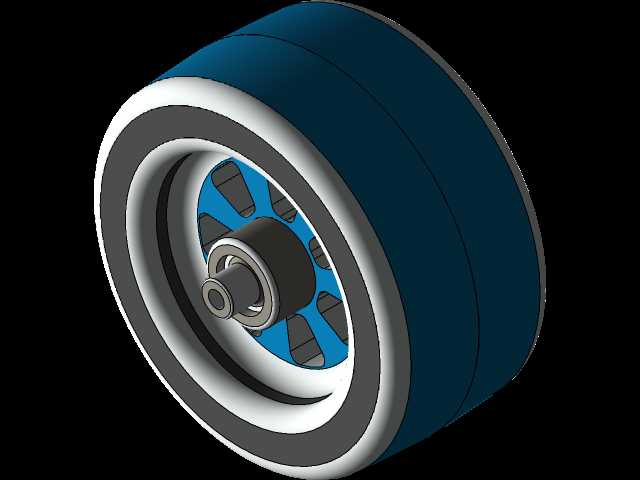

　　这款滚轮结构在工业场景中覆盖的应用范围极广，从小型AGV的从动行走单元、输送线的侧边导向轮，到工装推车的承载轮、自动化设备的移动支撑轮，都能见到同结构滚轮的身影。不同于一体注塑的轻型滚轮，这款结构采用分体式设计，从外到内依次为外包胶层、金属轮辋、辐条式轮毂、双滚动轴承、中心安装轴，各部件分工明确，兼顾承载能力与转动顺滑度。

　　从功能特性来看，外层的包胶层采用邵氏硬度适中的弹性材质，接触地面或导轨时能提供足够的摩擦力，避免行走过程中出现打滑，同时可以吸收小幅震动，降低设备移动时的噪音，也能保护地面或导轨接触面不被硬金属轮刮伤。包胶层与内侧金属轮辋采用过盈配合加粘接的固定方式，长期承受径向载荷时不会出现胶层脱层、移位的问题，适配连续运转的工作场景。轮辋内侧的辐条式轮毂是结构设计的亮点，相比实心轮毂，辐条结构在保证整体支撑强度的前提下大幅降低了滚轮自身重量，减少转动惯量，设备启动、转向时需要克服的阻力更小，同时辐条之间的镂空空间可以容纳运转时带入的少量杂物，避免硬物卡滞导致滚轮停转。

　　核心转动部位采用双轴承支撑布局，两个滚动轴承分别布置在轮毂中心孔的两端，相比单轴承支撑，双轴承结构可以承受更大的径向载荷，同时能抵消一定的轴向窜动，当滚轮受到侧向力时不会出现轴与轴承内圈偏磨的问题，大幅延长转动部件的使用寿命。中心安装轴为阶梯轴结构，轴肩位置对轴承内圈形成轴向定位，轴端预留的安装位可以通过卡簧或者锁紧螺母完成轴向固定，安装时不需要额外加工定位结构，适配常见的支架安装孔位。

　　从安装边界来看，这款滚轮的径向尺寸适配常规中型移动设备的安装高度要求，轮体宽度兼顾承载稳定性与安装空间占用，中心安装轴的直径符合通用脚轮支架的安装孔径标准，不需要对现有支架做二次改造就能直接替换同规格的常规滚轮。设计过程中优先考虑了部件的互换性，轮辋、轮毂、轴承、中心轴都采用通用标准件的配合尺寸，后期维护时如果某一部件出现磨损，可以单独拆卸更换，不需要整体报废滚轮，降低设备的后期维护成本。

　　在实际选型应用中，这款滚轮的承载能力匹配单轮100-300kg的载荷区间，适合车间内的轻型物料转运车、自动化仓储设备的从动行走单元、生产线上的工件移载导向轮等场景。轮体的转动阻力经过结构优化，双轴承的预紧间隙调整到合理范围，空载转动时没有卡滞点，长期负载运转也不会出现轴承发热的问题。辐条轮毂的结构强度经过受力校核，每个辐条的截面尺寸都经过优化，在承受额定载荷时辐条的变形量控制在允许范围内，不会出现辐条断裂导致轮体失圆的问题。外层包胶的厚度经过匹配，既保证足够的缓冲能力，也不会因为胶层过厚导致长期受压后出现永久变形，静置存放时不会出现轮体扁点影响后续使用。
