滚动轴承是旋转机械体系里应用覆盖度最广的支撑类基础部件,从普通民用家电的电机转轴、轻工输送线的托辊支撑,到工业减速机的输入输出轴系、机床主轴的径向承载单元,甚至工程机械的回转铰接部位,都能见到这类标准件的身影。它的核心作用是在支撑旋转轴系的同时,将轴运转过程中的滑动摩擦转化为滚动摩擦,大幅降低运转过程中的摩擦损耗与温升,同时约束轴系的径向与轴向窜动量,保证轴上搭载的齿轮、叶轮、带轮等传动件始终处于设计要求的啮合、配合位置,避免因轴系偏移引发的传动异响、零件偏磨甚至设备卡滞故障。

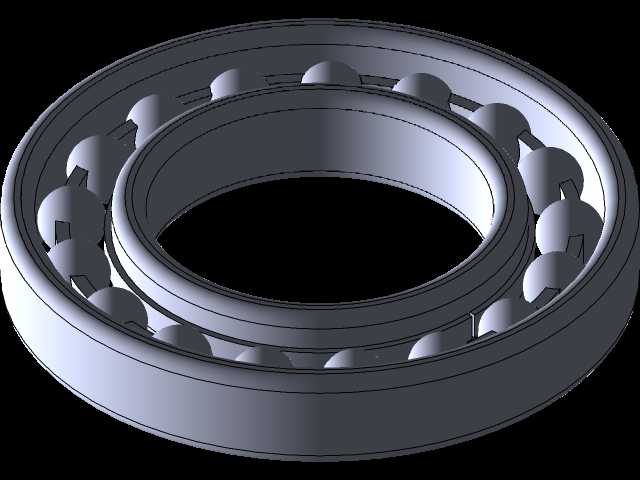

本次建模的滚珠轴承为典型深沟球结构,整体采用内外圈分离式设计逻辑,建模过程中优先保证滚道曲率与滚动体直径的匹配关系:内圈外滚道、外圈内滚道的圆弧曲率半径略大于滚珠半径,预留出合理的接触角空间,既保证滚珠能够在滚道内顺畅滚动,又能在承受径向载荷的同时,承载一定比例的双向轴向载荷,适配多数既有径向力又有少量轴向窜动的轴系工况。保持架采用浪形冲压式结构设计,兜孔的弧度与滚珠球面完全贴合,每个兜孔对应一颗钢质滚珠,将所有滚动体均匀分隔在滚道圆周方向,避免滚珠之间直接接触产生的摩擦磨损与运转噪音,同时引导滚动体在滚道内稳定循环,防止高速运转时滚珠出现偏斜、卡滞的问题。
从安装边界来看,该轴承的内圈与轴采用基孔制过盈配合,建模时内圈内孔的尺寸公差严格遵循标准件配合要求,安装时可通过热装或者压装的方式将内圈固定在轴颈位置,与轴保持同步旋转;外圈与轴承座孔采用基轴制过渡配合,装配后外圈固定在轴承座内,为整个轴系提供稳定的支撑基准。轴承的轴向尺寸与径向外径按照常用深沟球轴承的尺寸系列设定,能够直接适配多数常规设备的轴承座安装腔,不需要额外修改安装位的结构尺寸,可直接用于常规设备的轴系装配模拟、干涉检查环节。
建模过程中对所有配合面的圆角、倒角做了符合工程实际的处理:内外圈的安装引导端都做了小尺寸倒角,既方便装配时的导向对位,也能去除机加工产生的锐边毛刺,避免安装时刮伤轴颈或者轴承座孔的配合面;滚道与内外圈端面的衔接位置做了微小圆角过渡,消除热处理环节容易产生的应力集中点,提升轴承在交变载荷下的疲劳寿命。滚动体的球面度在建模时做了严格约束,保证每颗滚珠的直径偏差控制在极小范围内,避免运转过程中出现载荷分布不均,导致个别滚珠过载提前失效的问题。
在实际工程应用中,这类滚珠轴承的选型需要结合轴系的载荷大小、转速区间、润滑条件综合判断,而精准的三维模型能够在设计阶段完成轴承与周边零件的装配校验:比如确认轴承内圈与轴肩的贴合高度是否合理,避免轴肩过高接触到保持架引发运转摩擦;确认外圈与轴承座端盖的间隙是否符合热膨胀补偿要求,避免长时间运转温升后轴承出现轴向顶死的问题;还可以通过模型模拟润滑脂的填充空间,确认密封结构与轴承的配合位置是否合理,防止润滑脂泄漏或者外界粉尘、水汽进入滚道加剧磨损。不同于滑动轴承需要配套复杂的油润滑系统,这类滚珠轴承可以采用脂润滑方式,维护周期更长,安装拆卸也更为便捷,是中小载荷、中高转速轴系的首选支撑部件,在通用机械领域的备件替换、新设备设计中都有极高的使用频率。建模时还原的所有结构细节,都能直接用于装配仿真、工程出图、3D打印样件验证等多个设计环节,为结构设计从业者提供符合实际工程标准的参考模型。
