手动削铅笔用卷笔刀结构三维建模

　　日常文具场景里的手动卷笔刀，看似结构简单，实际在三维建模过程中需要兼顾切削功能实现、握持手感适配、部件装配公差等多维度工程细节，很多刚接触结构建模的从业者容易把这类小产品做的过于理想化，忽略实际使用中的受力与磨损问题。从实际应用场景来看，这类卷笔刀主要面向学生日常书写、办公场景简易绘图的铅笔削尖需求，不需要电力驱动，依靠人手握持铅笔旋转进给，配合内部的切削刃完成木质笔杆的剥离与笔芯的锥面成型，相比电动削笔器结构更简单，故障率更低，也不需要额外供电，适合随身携带使用。

　　建模过程中首先要明确核心功能边界：卷笔刀的切削腔需要匹配标准六角木杆铅笔的外径，常规木杆铅笔对边尺寸在7-8mm区间，因此进笔孔的内径要预留0.2-0.3mm的间隙，避免铅笔插入过紧旋转卡滞，同时间隙也不能过大，否则铅笔倾斜会导致切削出的笔芯偏心，容易断芯。切削刃的安装角度是整个结构的核心，刀片采用标准单面刃文具刀片，安装时与铅笔轴线呈15-18度的夹角，这个角度区间既能保证木质笔杆被顺畅切削成连续的木刨花，也能让笔芯形成长度合适的锥尖，角度过大会导致切削阻力陡增，旋转费力还容易崩断笔芯，角度过小则切削出的笔尖过短，书写很快就会磨钝。

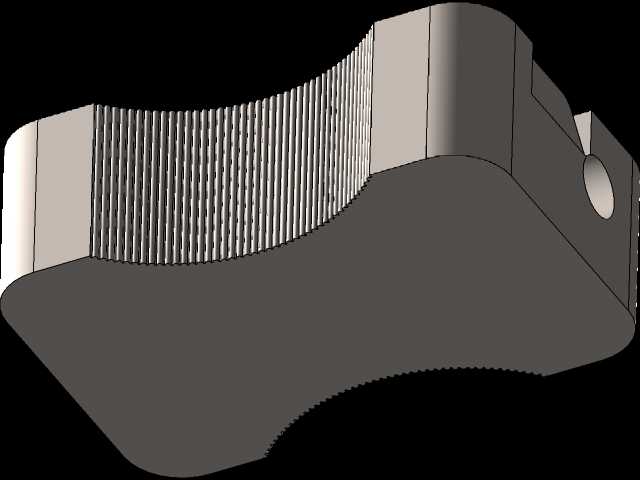

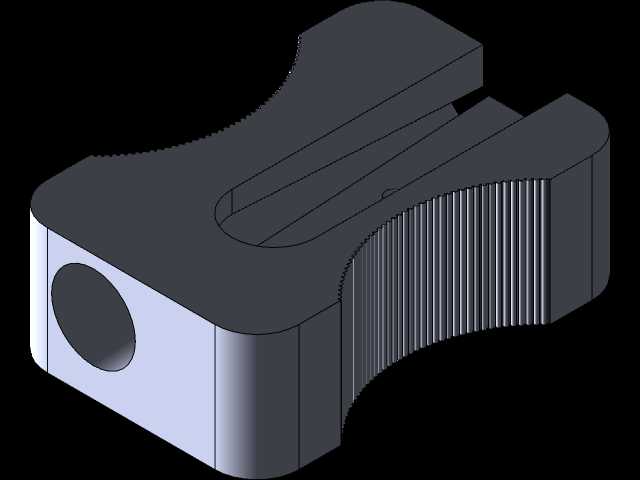

　　外形结构上，这款卷笔刀采用了弧面握持的壳体设计，壳体外侧做了细密的防滑齿纹，齿纹的深度控制在0.3mm左右，间距1.2mm，既能够保证人手握持旋转时的摩擦力，不会因为手上有汗打滑，也不会因为齿纹过深硌手，影响使用手感。壳体的整体轮廓做了大圆角过渡，没有尖锐的棱角，避免日常携带时刮破书包或者划伤手部，整体的外形尺寸控制在长45mm、宽30mm、厚度18mm的区间，这个尺寸刚好可以放进普通笔袋的侧袋，不会占用过多收纳空间，重量也控制在20g以内，随身携带没有负重感。

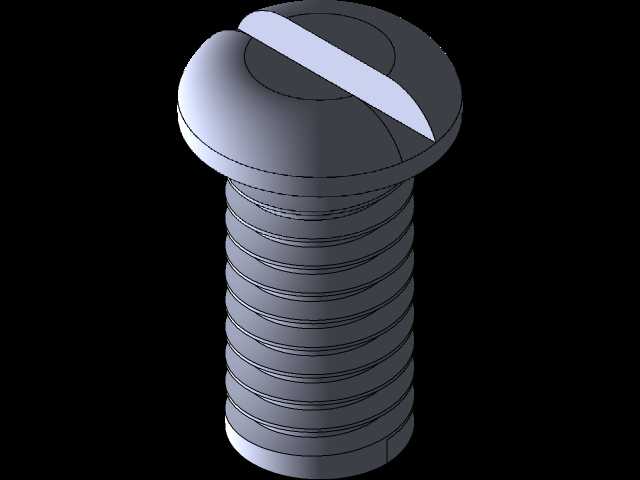

　　内部结构的装配逻辑上，刀片通过两个小沉头螺丝固定在壳体的刀座定位面上，建模时需要预留螺丝孔的沉头深度，保证螺丝安装后端面不高出刀片表面，避免刮到旋转的铅笔或者使用者的手部。刀座的定位面要做0.1mm的定位凸台，保证刀片安装后位置精度，不会因为装配偏差导致切削角度偏移。切削腔的排屑空间要做足够的扩容，腔体深度设计为22mm，能够容纳3-4次削笔产生的刨花，不需要每次削完都清理刨花，排屑口的宽度设置为12mm，方便倾倒积攒的木刨花，不会因为开口过小导致刨花卡在腔体内难以清理。

　　从安装边界来看，这款卷笔刀没有额外的固定安装需求，属于手持便携工具，因此建模时不需要考虑安装孔位、外接固定结构的设计，只需要保证自身各部件的装配公差合理：刀片与刀座的配合面平面度公差控制在0.05mm以内，保证刀片安装后贴合紧密，切削时不会产生晃动；进笔孔与切削腔的同轴度公差控制在0.1mm以内，保证铅笔进给时始终沿轴线方向旋转，不会出现偏斜。另外在刀片的刃口位置，建模时要做0.05mm的刃口钝化处理，还原实际量产刀片的刃口状态，不要做成绝对锋利的零厚度刃口，既符合实际加工的工艺现状，也能避免建模过程中出现零厚度面的几何错误，后续导出工程图或者做3D打印验证时也不会出现模型错误。

　　很多新手建模时容易忽略卷笔刀的笔芯导向结构，在切削腔的最内侧要做一个直径2.2mm的导向小孔，刚好适配标准2mm直径的铅笔芯，当铅笔切削到笔芯位置时，笔芯会进入这个导向孔，避免笔芯因为悬臂过长在切削力作用下断裂，这个小孔的深度设置为3mm，既能够给笔芯提供足够的支撑，也不会因为过深导致笔芯被过度切削浪费。整个壳体的壁厚设计为1.5mm，如果是采用注塑工艺量产，这个壁厚能够保证ABS或者PS塑料壳体的足够强度，摔落时不容易开裂，同时也不会因为壁厚过厚导致注塑时产生缩痕，影响外观质量。在防滑齿纹的建模上，采用阵列的方式生成等距的半圆柱凸纹，齿纹的两端做渐消处理，和壳体的弧面顺滑过渡，不会出现突兀的棱边，既提升握持的舒适度，也让外观更协调。
