越野花纹汽车车轮带轮胎装配结构

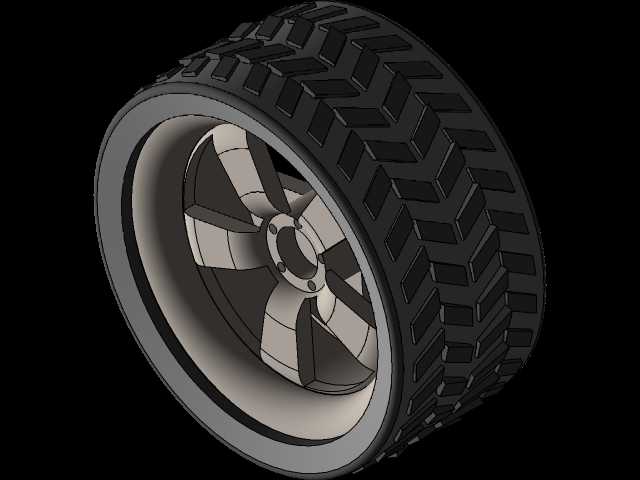

　　这套带装配关系的车轮结构，核心适配非铺装路面行驶的小型乘用车辆、场地作业代步设备的行走端需求，区别于普通公路胎的细密花纹设计，胎面采用大角度交错的块状人字形花纹布局，花纹块之间预留了较宽的排泥排沙沟槽，在松软土路、砂石路面行驶时，能快速将嵌入花纹间隙的泥沙、碎石甩出，避免胎面被异物填满失去抓地力，哪怕是在带有薄泥层的硬化坡道上，块状花纹的边缘也能切入附着面，提供足够的纵向驱动力与横向防侧滑阻力，不会出现普通公路胎在湿滑非铺装路面容易打滑空转的问题。

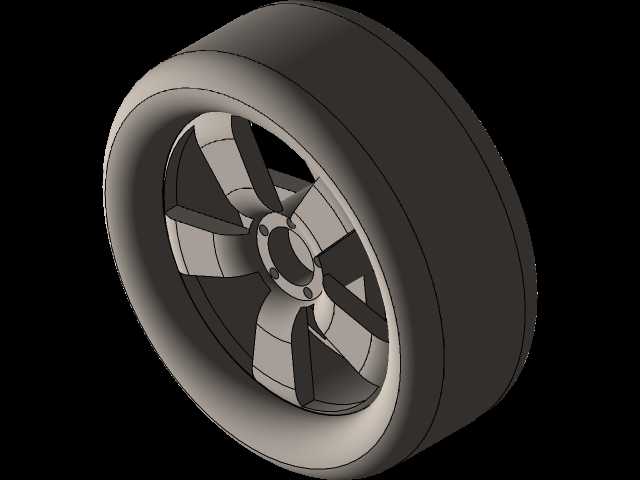

　　从结构拆分来看，整套装配体包含橡胶轮胎本体、金属轮毂、轮辐支撑结构三个核心部分，轮胎与轮辋的配合边界完全按照乘用车低压轮胎的匹配公差设计，胎圈位置的加厚结构与轮辋的止口边缘完全贴合，在标准胎压下不会出现胎圈移位、慢漏气的问题；轮辐采用五辐式对称支撑结构，每根辐条的截面做了渐变厚度处理，靠近轮毂中心安装位的位置厚度更大，向轮辋边缘延伸时逐步收薄，既保证了车轮承受整车垂直载荷、过弯侧向载荷时的结构强度，也尽可能控制了旋转件的整体重量，减少行走系统的非簧载质量，提升车辆行驶时的悬挂响应速度。

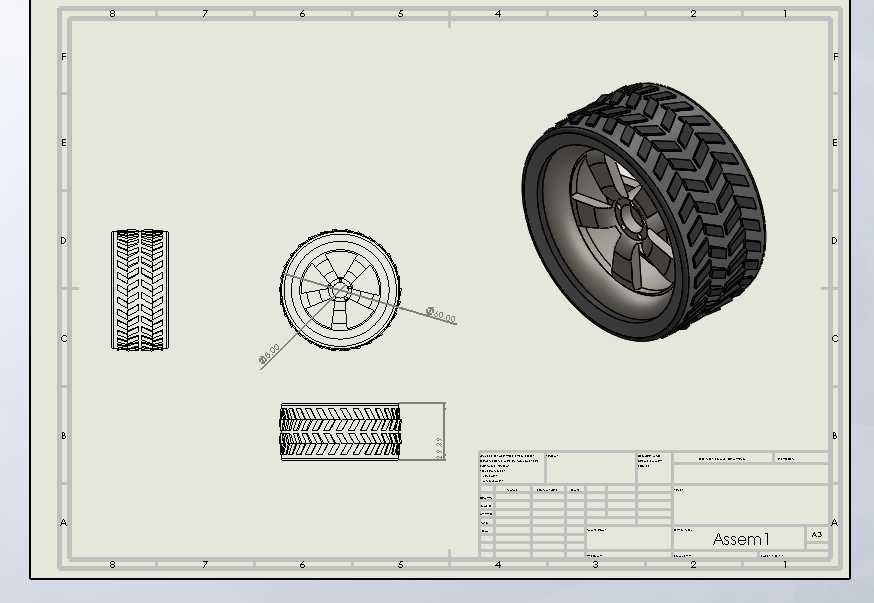

　　在实际装车适配时，这套车轮的安装边界需要重点关注几个参数：首先是轮毂中心的定位孔直径，要与车辆半轴的轴头直径完全匹配，保证装配后车轮的旋转中心与半轴同轴，避免高速行驶时出现车轮抖动的问题；其次是轮辐上的安装螺栓孔分布圆直径，要对应车辆转向节或者后桥法兰上的螺栓位置，螺栓孔的倒角设计也预留了足够的螺栓头沉放空间，装配后螺栓不会突出轮辐表面，避免加装装饰罩时出现干涉；另外轮胎的整体外径、断面宽度也要和车辆的轮拱空间匹配，转向打满角度时，轮胎胎侧不会蹭到轮拱内衬或者悬挂摆臂，颠簸极限压缩行程时，胎面也不会碰撞轮拱上方的车身结构。

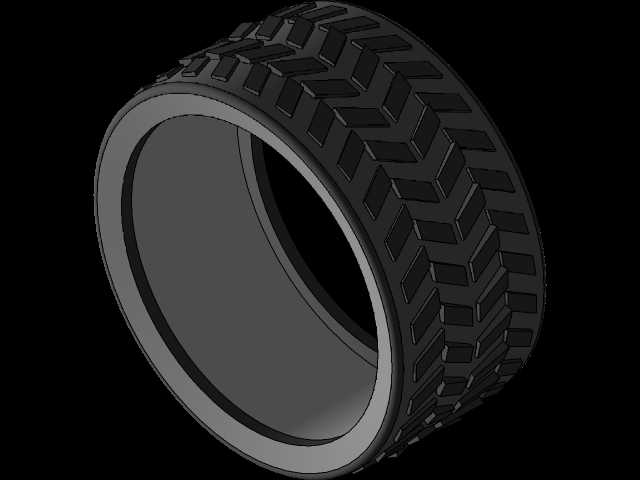

　　设计过程中，轮胎的花纹深度做了针对性的平衡，过深的花纹虽然能提升非铺装路面的抓地力，但会增加轮胎在硬化路面行驶时的滚动阻力，同时加快花纹块的磨损速度，这套结构的花纹深度控制在兼顾越野抓地与公路行驶耐用性的区间，胎肩位置的花纹块做了圆角过渡处理，避免在尖锐碎石路面行驶时出现胎肩掉块、割伤的问题；轮毂的中心安装面做了精加工平面处理，装配时能和半轴法兰面完全贴合，不会因为接触面存在间隙导致螺栓松动，轮辋的气门嘴预留孔位置也做了加强处理，避免长期行驶震动导致气门嘴根部开裂漏气。

　　从应用场景延伸来看，这套结构除了适配常规的小型燃油乘用车，也可以直接套用在低速电动场地车、小型越野作业设备的行走系统上，只需要对应调整轮毂安装孔的参数就能完成适配，不需要重新设计轮胎的胎体结构；在做整车动力学仿真时，这套带完整花纹的轮胎模型也能更准确地模拟不同路面下的附着系数，比简化的光面轮胎模型仿真结果更贴近实际行驶状态，能给整车的悬挂调校、动力匹配提供更准确的参考依据。
