管道固定用带侧通法兰式连接壳体结构

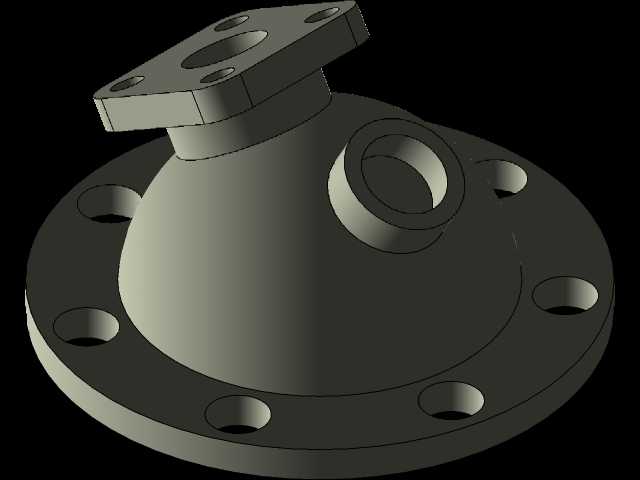

　　在工业流体输送管路系统里，这类带侧通接口的法兰式壳体部件，主要承担管路变向衔接、多通路汇流以及端部固定支撑的作用，常见于化工介质输送、车间压缩空气管网、暖通循环水系统的管路节点位置，区别于标准直通法兰，该结构集成了侧向通口，不需要额外加装三通转接件，能减少管路连接点的密封风险，同时降低管路装配的累计误差。从结构设计逻辑来看，主体采用球壳式过渡腔体，相比直角转折的三通腔体，球壳内壁的流线型过渡能大幅降低流体经过时的局部阻力，减少介质在腔体内的紊流与压损，对于含微小固体颗粒的流体输送场景，还能避免颗粒在转角位置沉积堵塞。底部的大直径法兰盘沿圆周均匀分布螺栓过孔，安装时可与管路端部的配对法兰通过螺栓紧固，法兰密封面采用突面结构，

　　适配常规非金属平垫片或金属缠绕垫片，能满足中低压工况下的密封要求，法兰盘的厚度经过受力校核，可承受螺栓预紧力以及管路内部介质压力产生的轴向载荷，不会出现法兰翘曲变形导致的密封失效问题。顶部的方形安装凸台同样设置了四个安装孔，主要用于连接检测元件或者端部封堵盖板，当需要在管路节点加装压力、温度检测传感器时，可直接将传感器通过该凸台安装固定，不需要额外在管路上开孔焊接，大幅提升现场改造的便利性，凸台与主体球壳之间采用渐变圆角过渡，避免应力集中，在承受管路振动或者压力波动时，不会出现凸台根部开裂的问题。侧向的通口采用标准圆柱接口结构，可通过焊接或者螺纹连接的方式对接支路管路，接口的轴线与底部法兰端面、顶部凸台端面均保持严格的位置度公差，

　　保证装配时各方向管路的对接精度，不会出现强制装配产生的内应力。从安装边界尺寸来看，底部法兰的外径尺寸适配同公称通径的标准法兰参数，螺栓孔的孔距、孔径均符合管路法兰的通用安装规范，不需要对现有管路的配对法兰进行二次加工即可直接替换安装；侧向接口的中心高度与底部法兰端面的距离经过优化，保证支路管路连接时有足够的操作空间，不会和底部法兰的紧固螺栓产生安装干涉；顶部凸台的外形尺寸控制在合理范围，既保证足够的安装接触面积，又不会占用过多的管路布置空间，适合在管路排布紧凑的设备内部或者管廊夹层中使用。在实际工况应用中，该部件的腔体壁厚根据常用工作压力等级做了冗余设计，可承受常规工业管路的工作压力，球壳结构本身的承压性能优于柱形或者方形腔体，

　　相同壁厚下能承受更高的介质压力，同时结构重量更轻。在装配流程上，现场安装时首先清理各密封面的毛刺与杂物，将密封垫片准确放置在底部法兰与配对法兰之间，穿入连接螺栓后按照对角顺序逐步拧紧螺栓，保证各螺栓的预紧力均匀，避免垫片受压不均产生泄漏；侧向接口连接支路管路时，需要保证支路管路的轴线与侧通口轴线对中，避免侧向载荷直接作用在接口位置导致根部断裂；顶部凸台如果安装检测元件，需要在元件与凸台之间加装适配的密封垫，保证连接位置的密封性能，同时检测元件的插入深度要控制在合理范围，避免伸入腔体过深干扰流体的正常流动。对于长期在交变压力或者振动工况下使用的场景，该结构的各过渡圆角位置经过应力优化，能有效分散交变载荷产生的应力集中，提升部件的疲劳使用寿命，减少管路系统的维护更换频率。
