集成式流体控制双通路阀组结构设计

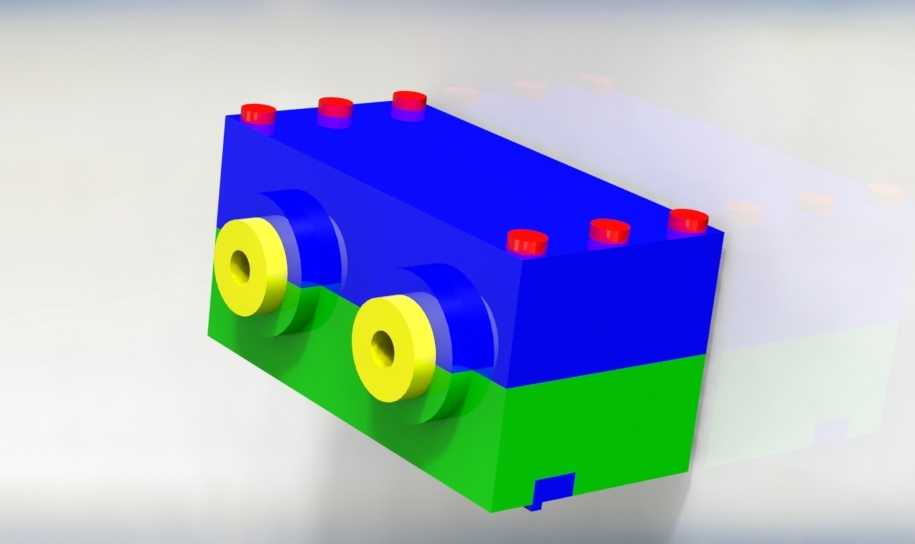

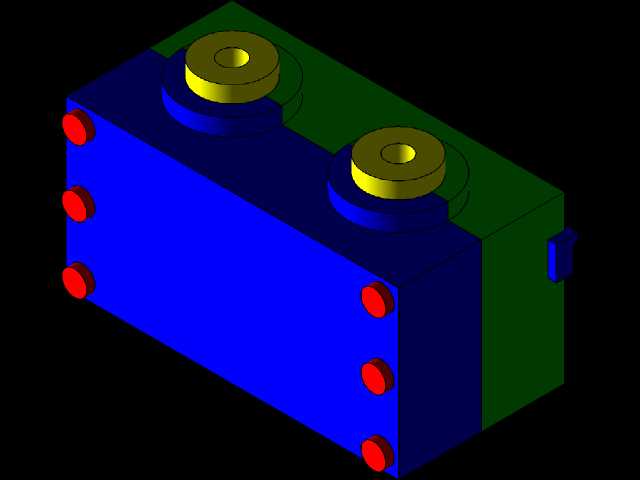

　　该阀组结构主要应用于小型液压回路、气动控制支路的集成化布设场景，在桌面型液压试验台、小型自动化设备的气路控制单元、教学演示类流体实训装置中都能见到这类集成阀块的身影，相比分散式管路连接的阀件组合，这种一体化块式结构能大幅减少管路接头数量，降低系统泄漏点，同时压缩控制单元的整体安装空间，适合安装空间局促、对管路整洁度要求较高的设备场景。从实际功能来看，该结构集成了两条独立的流体通路，正面两个带黄色衬圈的接口为工作油口/气口，可直接对接执行元件的进出管路，顶部六个红色封堵件为工艺孔堵头，对应内部流道的加工工艺孔，加工完成后通过密封堵头封死，保证内部流道的密封性，下部绿色部分为阀组的安装基座，

　　预留的嵌入式卡扣结构可直接卡接在设备安装导轨上，无需额外打孔固定，能大幅提升现场装配效率。设计阶段首先根据通路流量要求确定内部流道的通径，两个工作通路的通径匹配6mm外径的管路，可满足单路10L/min以内的液压油流通或0.8MPa压力下的压缩空气输送需求，流道转角处做了圆弧过渡处理，避免直角流道造成的流体压力损失，同时减少流道内的紊流现象，降低流体通过时的振动与噪音。外形尺寸方面，整体块体长度控制在120mm，宽度60mm，总高度75mm，安装时预留的侧边间隙不小于15mm即可满足管路插拔操作空间，顶部堵头的安装高度突出块体表面5mm，上方预留10mm的操作空间就能完成堵头的拆装维护，基座卡扣适配标准DIN导轨，

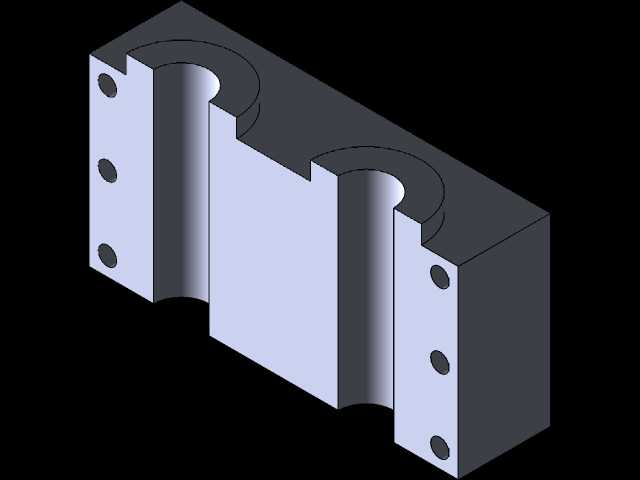

　　安装后块体底部与安装面的间隙为3mm，可避免安装面不平整造成的块体变形，保证内部密封面的贴合精度。结构拆分来看，上部蓝色块体为流道主体，所有内部流道、接口螺纹、工艺孔都加工在该部分，材质选用6061铝合金做硬质阳极氧化处理，兼顾轻量化与耐腐蚀性，下部绿色基座为POM工程材质，自带的弹性卡扣结构具备一定的形变余量，卡接导轨后不会出现松动，同时工程材质的绝缘特性可避免阀块与金属安装导轨之间的电化学腐蚀。两个工作接口处的黄色衬圈为密封挡圈，可在接头旋入时起到定位与辅助密封的作用，避免接头旋入过深损伤内部流道壁面，顶部的红色堵头为内六角密封堵头，自带O型圈密封，额定密封压力可达16MPa，完全覆盖常规小型液压系统的工作压力范围。

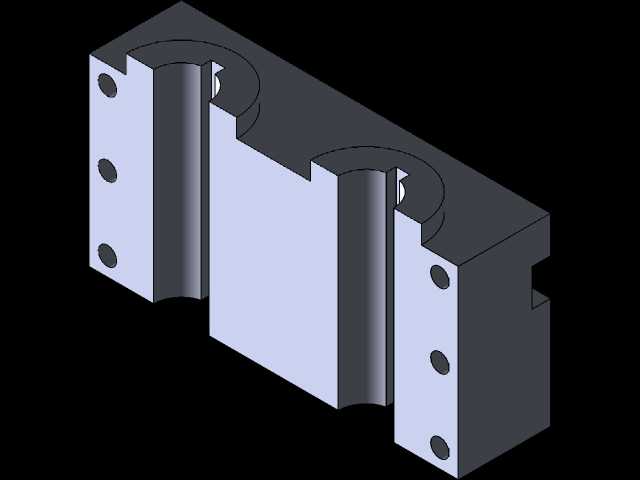

　　建模过程中优先处理内部流道的布尔运算，先绘制整体块体毛坯，再通过拉伸切除完成各段流道的加工，工艺孔的位置设置在流道交叉处，既方便加工时刀具的进出，又能保证流道交叉处的圆滑过渡，避免铁屑残留；装配阶段按照基座与主体块的定位止口完成配合，止口处预留0.02mm的过盈量，装配后无需额外螺丝固定即可保证两部分的连接强度，接口处的密封挡圈通过环形槽定位，装配后挡圈突出接口端面1mm，接头旋紧时可被压缩形成可靠密封。实际选型应用时，可根据输送介质的不同更换主体块的材质，输送水基介质时可选用304不锈钢材质的主体块，输送腐蚀性气体时可选用PPH工程塑料材质的主体，安装基座的卡扣尺寸可根据现场使用的导轨规格做适配调整，无需改动上部流道结构即可适配不同的安装场景。这类集成阀组在小型自动化生产线的气动夹具控制回路中应用尤为广泛，单块即可完成两个独立气缸的动作控制，相比传统的管式阀连接，整体体积缩小60%，装配工时减少70%，同时因为管路接头数量减少，系统的泄漏故障率可降低80%以上，后期维护时只需整体拆下阀块即可完成检修，无需逐段拆卸管路。
