剖分式枕块滑动轴承支撑结构

　　在中小型液压设备、轻工输送线、小型内燃机辅助轴系的布局里，这类枕块式滑动轴承是很常见的支撑部件，很多刚入行的结构设计师容易把它和滚动轴承座混淆，实际上两者的适用场景差异不小。这类剖分结构的枕块轴承，核心作用是为中低转速、中等载荷的回转轴提供径向支撑，允许轴在轴瓦内做连续旋转运动，相比同尺寸滚动轴承，它的抗冲击载荷能力更强，结构更紧凑，安装调整的时候不需要沿轴向穿装整根轴，对后期维护更换轴瓦的场景非常友好。

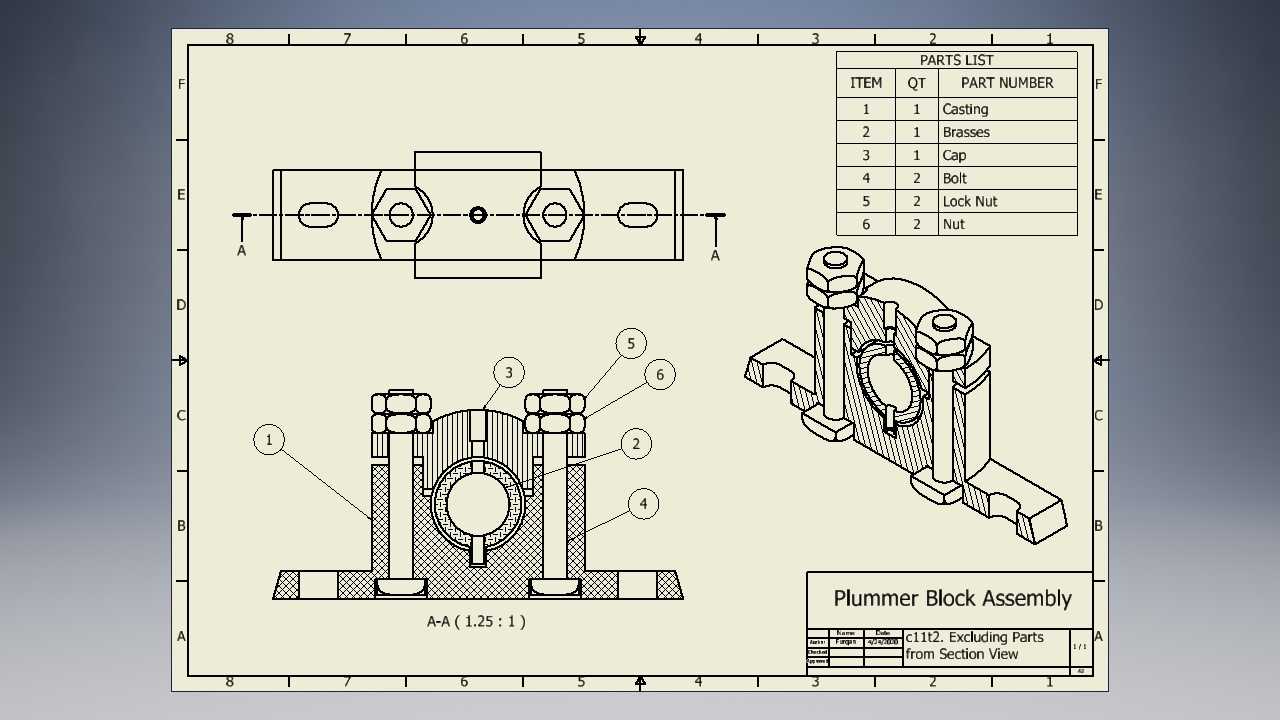

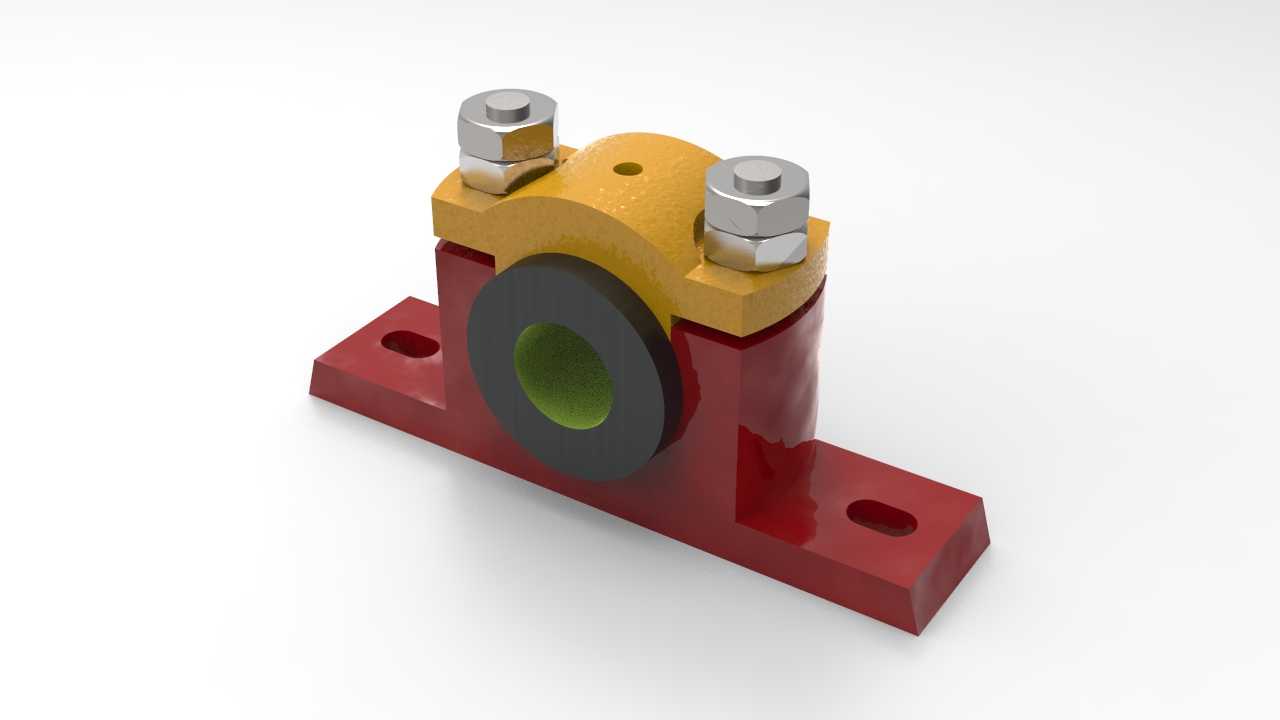

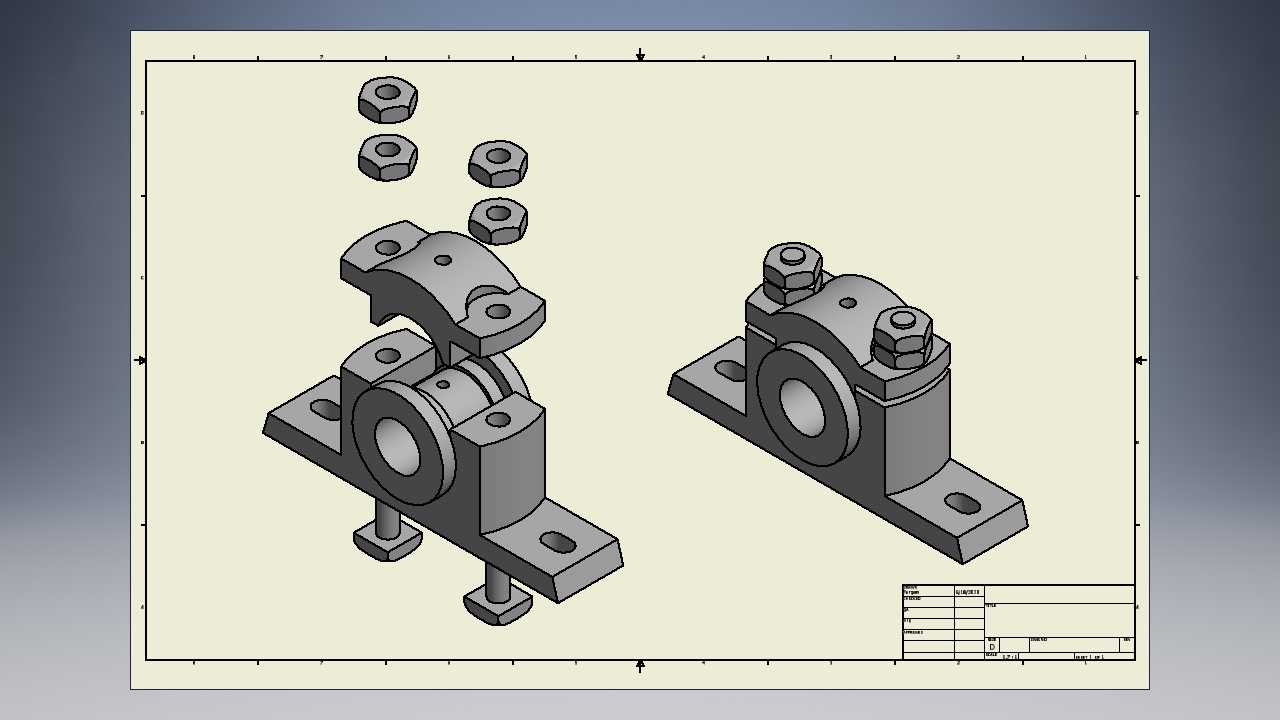

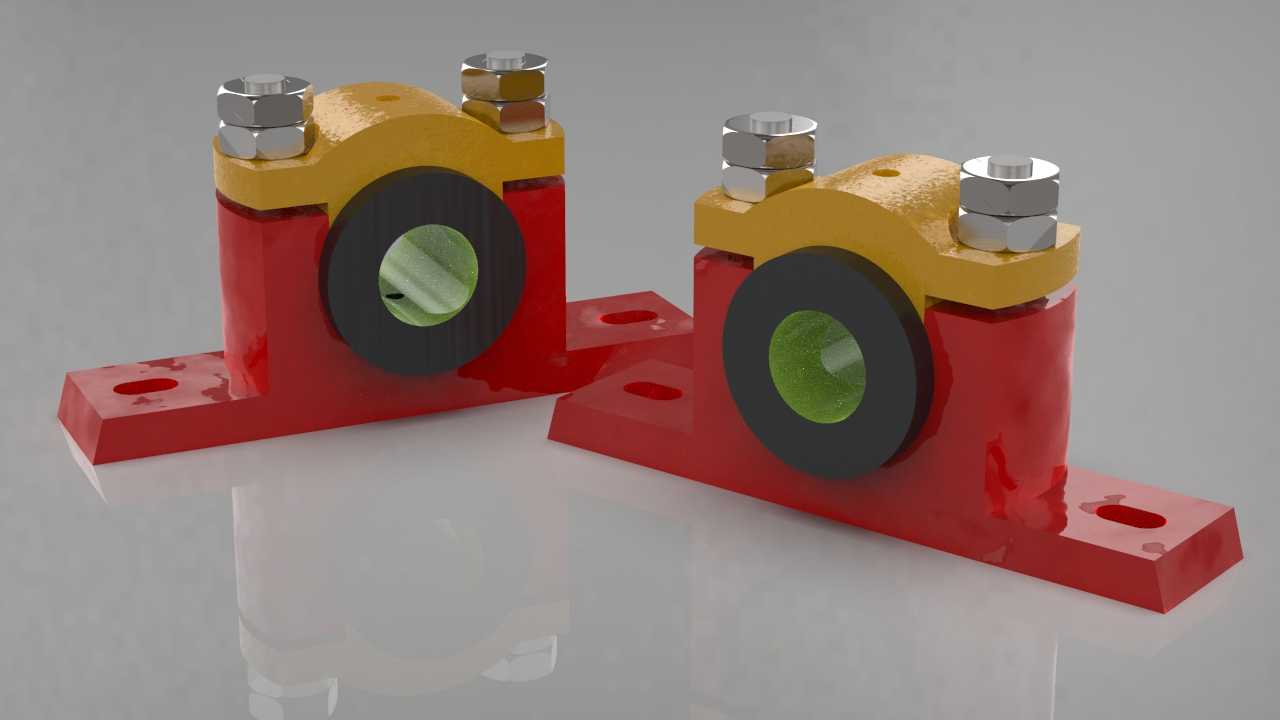

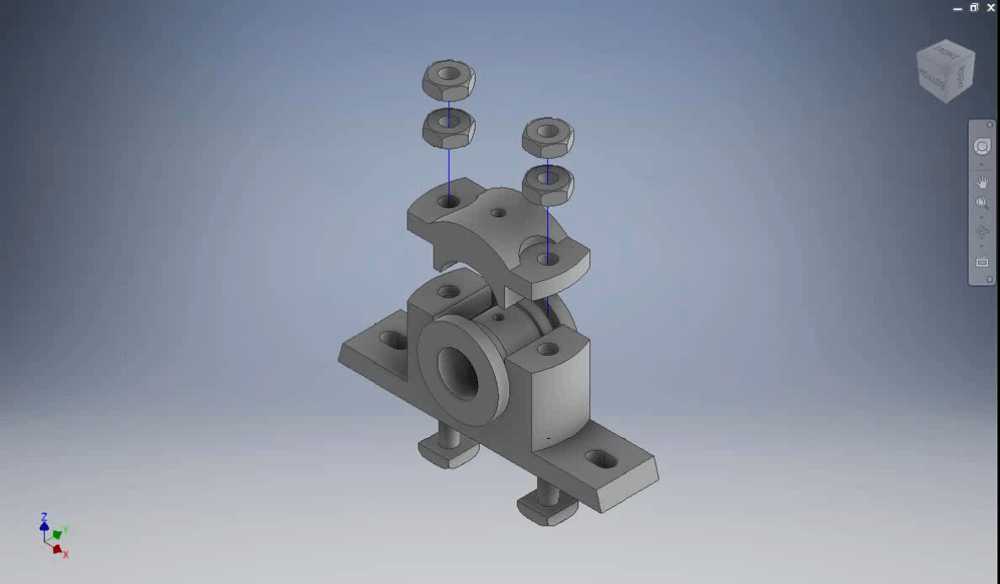

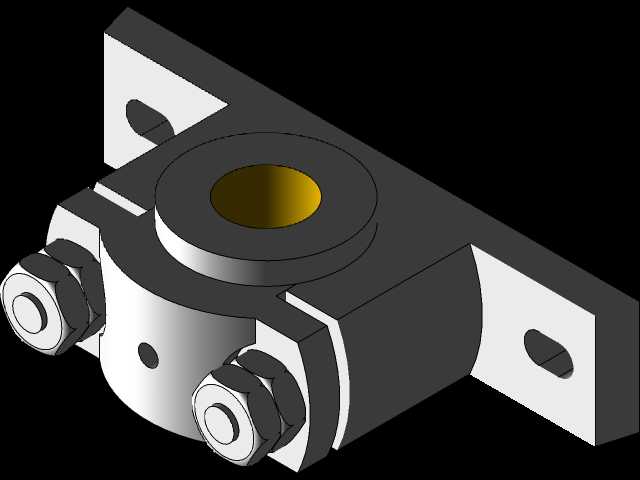

　　从结构设计逻辑来看，这个部件采用上下剖分的本体结构，下半部分是带安装底板的轴承座主体，底板上开有两个长圆形安装孔，这两个孔的设计是特意留了安装调整余量，现场安装时可以沿垂直于轴的方向微调轴承位置，补偿机架加工时的位置误差，避免轴系安装时出现别劲、卡滞的问题。上半部分的轴承盖通过两个六角头螺栓与下半座体连接，螺栓预紧的时候可以均匀压紧轴瓦，调整轴瓦与轴颈的配合间隙，这个间隙的控制是这类轴承设计的核心要点，间隙过小会导致轴转动时摩擦温升过高，出现抱轴故障，间隙过大则会导致轴回转精度不足，运行时产生振动和异响。

　　中间的轴瓦采用减摩材质设计，内孔与轴颈配合，外圆与座体、轴承盖的内圆弧面贴合，轴瓦上通常会开有油槽，用于储存润滑脂，保证轴转动时能形成稳定的油膜，降低摩擦磨损。座体和轴承盖的结合面做了精准的平面加工，保证合模后内孔的圆度符合设计要求，不会出现错边导致轴瓦卡滞的问题。安装边界方面，这类轴承的底板安装面需要与机架支撑面完全贴合，不能有悬空或者翘曲，否则螺栓拧紧后会导致座体内孔变形，抱紧轴瓦造成转动阻力过大。两个安装螺栓的预紧力要均匀，不能单侧过紧，避免轴承盖倾斜导致轴瓦偏磨。

　　实际应用中，这类轴承常被用在液压站的油缸辅助支撑、小型输送机的托辊轴支撑、农业机械的传动轴支撑、轻工设备的辊系支撑场景，相比整体式滑动轴承，它的拆装维护效率更高，不需要把轴上的所有传动部件全部拆下就能更换轴瓦，大幅降低了设备停机维护的时间成本。设计建模的时候，要特别注意上下剖分面的定位精度，通常会在结合面设置定位销或者止口，保证反复拆装后内孔的同轴度不会出现偏差；螺栓孔的位置要避开轴瓦的压紧区域，保证螺栓预紧力能均匀传递到轴瓦整个端面，不会出现局部压力过大导致轴瓦变形的问题。另外，底板的厚度要根据额定载荷做强度校核，避免设备运行时底板出现弯曲变形，导致轴承内孔轴线倾斜，加剧轴和轴瓦的偏磨。轴瓦的内孔表面粗糙度要控制在合理范围，太粗糙会破坏油膜形成，太光滑则不利于润滑脂的储存，反而会加剧磨损。很多新手建模时容易忽略安装孔的长圆设计，直接做成圆孔，导致现场安装时无法调整位置，轴系对中难度大幅提升，甚至出现安装不上的问题；还有的会把上下结合面做成完全齐平没有止口，拆装后重新装配时容易出现错位，导致内孔失圆，这些都是实际工程中经常遇到的设计疏漏。这类轴承的润滑方式通常采用脂润滑，会在座体或者轴承盖上设置注油嘴，定期补充润滑脂即可，维护成本很低，适合在工况相对稳定、维护频次不高的设备上使用。在轴系布局时，两个这类轴承的支撑跨距要根据轴的挠度计算结果确定，跨距过大会导致轴中部挠曲变形过大，轴瓦边缘出现偏载磨损，跨距过小则会提升轴系的装配精度要求，增加加工成本。
