工业交流伺服驱动装置结构三维建模

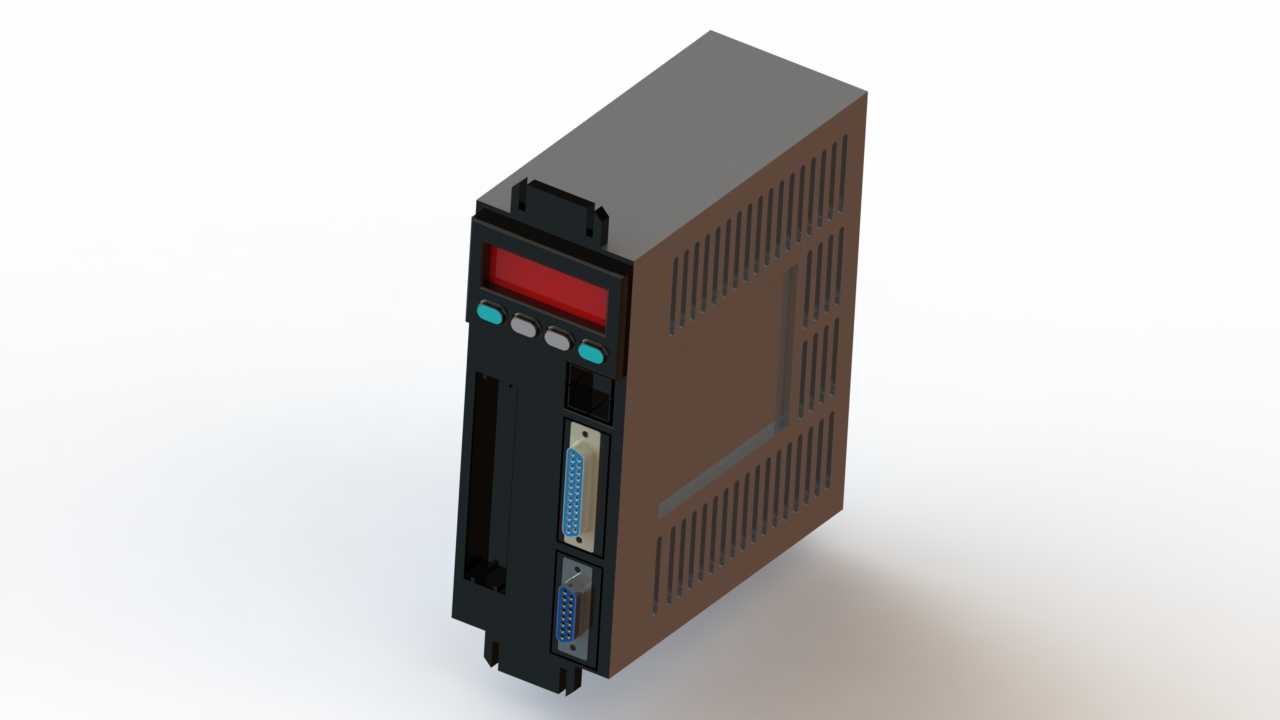

　　在自动化产线、数控加工设备、工业机器人关节驱动、精密定位平台这类对运动控制精度有严苛要求的场景里，伺服驱动是整套运动控制系统里承上启下的核心电控单元，它的结构设计合理性直接决定整套设备的控制响应速度、运行稳定性以及现场安装维护的便捷性。做这款伺服驱动的三维结构建模时，最先要锚定的是现场安装的边界条件：这类导轨式安装的驱动单元，常规适配标准35mmDIN电气柜安装导轨，壳体宽度按照同功率段主流规格做等比例还原，深度方向预留出接线端子、通讯接口的插拔操作空间，高度方向避开柜内走线槽的常规安装高度，保证安装后上下预留足够的散热流通间隙，不会和柜内其他元器件产生干涉。

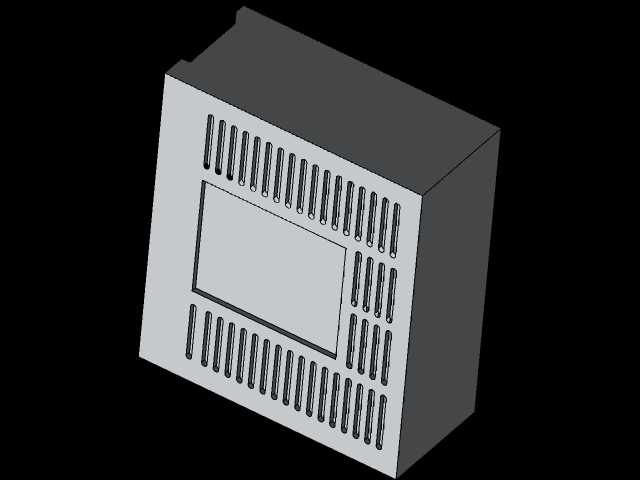

　　从功能结构拆分来看，壳体侧面的格栅式散热筋是建模时重点还原的细节，这类散热结构不是随意排布的装饰性特征，每一条筋条的走向、间距都要匹配内部功率板、IGBT模块的发热位置，保证设备长时间额定负载运行时，热量能顺着筋条快速导出，不会出现局部积热导致的过温报警。正面的操作面板区域，数显窗口的凹陷结构做了遮光倾角设计，避免车间强光直射下参数读数看不清的问题，下方的功能按键做了凸起的防误触限位，相邻按键之间的凸起筋条能防止操作人员戴劳保手套操作时误碰相邻按键，面板旁的状态指示灯按照运行、报警、使能的功能分区排布，不同颜色的灯位预留了导光柱的安装位，现场排查故障时不用凑近就能快速识别设备状态。

　　接口部分的结构还原完全贴合实际接线需求：上方的强电输入、电机动力输出接口做了阶梯式的防呆结构，不同电压等级的接口尺寸做了差异化设计，从根源上避免现场接线时插错端口的问题；下方的编码器反馈接口、IO控制接口、通讯接口采用叠层排布，每个接口旁都预留了标签纸的粘贴平面，接线完成后可以清晰标注每根线的功能，后期维护排查时不用反复对照图纸找端口。壳体顶部的卡扣结构是安装结构的核心，建模时还原了卡扣的弹性形变空间，安装时只要对准导轨轻推就能卡紧，拆卸时用一字螺丝刀撬动卡扣锁舌就能快速拆下，不需要额外的固定螺丝，能大幅缩短电气柜装配时的元器件安装工时。

　　建模过程中对内部结构的预留也做了充分考量：壳体内腔的安装柱位置完全匹配主流功率驱动板、控制板的安装孔位，板卡之间预留了足够的绝缘间隙，高压区域和低压信号区域之间预留了金属屏蔽板的安装槽，避免强电回路对弱电控制信号产生电磁干扰，保证编码器反馈信号、通讯传输信号的稳定性。壳体的拼接结构采用卡扣加少量固定螺丝的设计，上下盖合的位置做了嵌入式的密封胶条槽，能达到工业场景常规的IP20防护等级，阻挡车间内的金属粉尘、切削液雾进入壳体内部造成电路短路，同时后期检修拆开上盖时不需要拧下大量螺丝，能快速排查内部板卡的故障。

　　从设备选型适配的角度来说，这款伺服驱动的结构尺寸完全匹配同功率段伺服电机的配套安装需求，不管是用在单轴的精密滑台驱动，还是多轴联动的数控设备电控柜内排布，多台并排安装时相邻壳体之间只需要预留10mm的散热间隙即可，不会因为排布过密影响散热效果。接线端子的朝向全部设计在壳体正面下方，柜内走线时所有线缆可以顺着柜内下方的走线槽规整排布，不会出现线缆弯折半径过小导致的线芯断裂、接线端子受力松脱的问题。面板上的调试接口做了隐藏式的橡胶塞设计，平时不用调试接口时橡胶塞盖住接口，避免粉尘进入，需要连接调试器下载参数时翻开橡胶塞就能操作，不需要额外拆卸壳体部件。
