防滑握持式自行车把手手柄三维设计

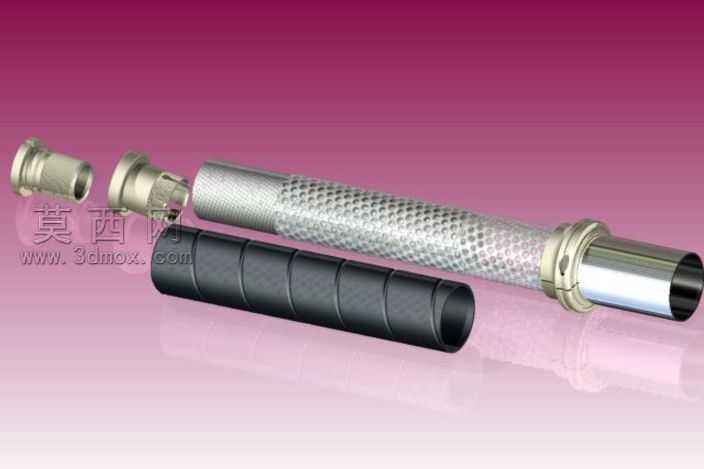

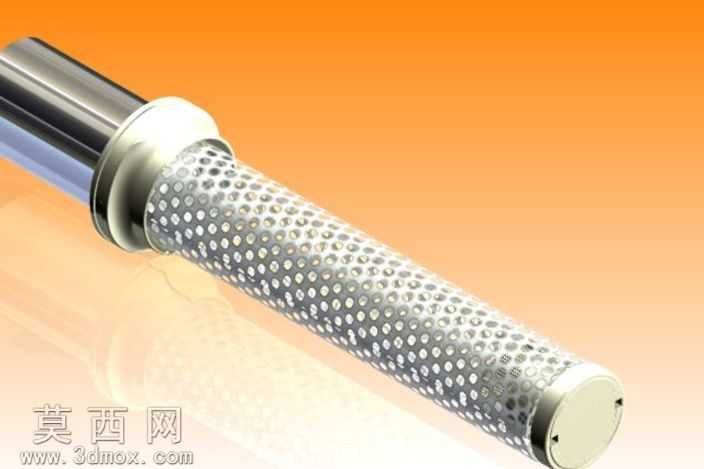

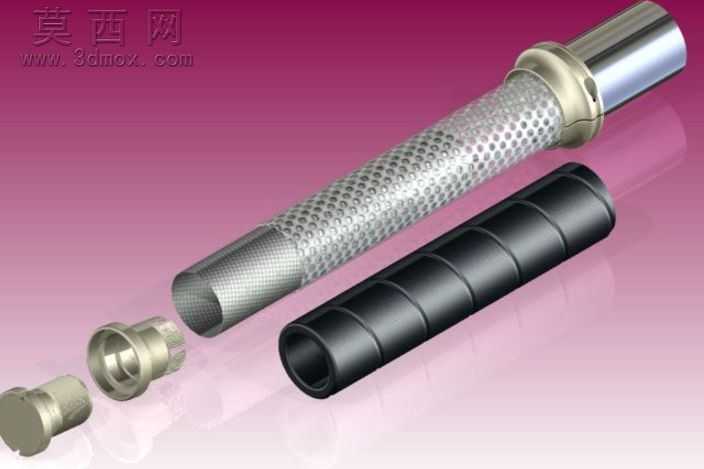

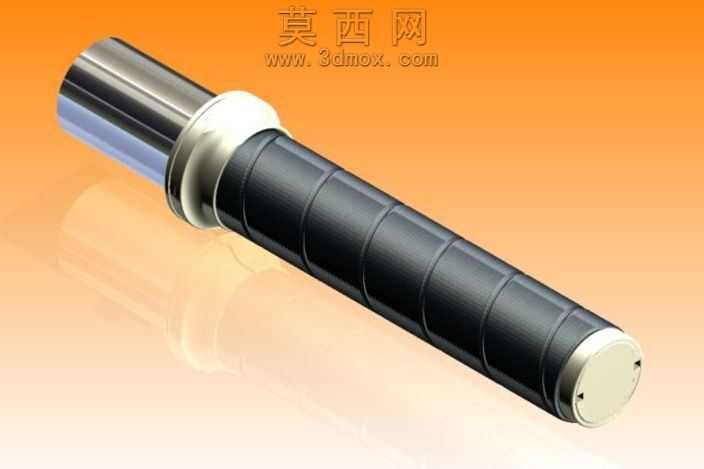

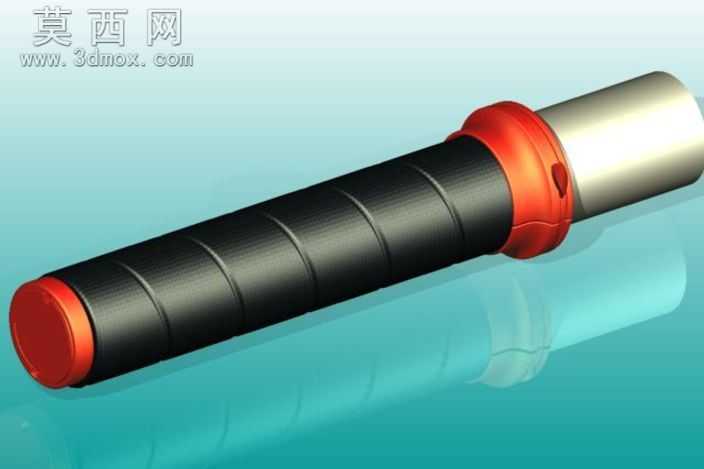

本作品为自行车把手手柄的三维建模设计，整体采用同轴回转体为基础结构进行参数化建模，建模过程中先通过草图绘制手柄的轴向截面轮廓，对握持段的环形防滑凹槽、金属衬套的定位台阶、端盖的安装卡槽等特征进行精准尺寸约束，再通过回转特征生成主体基础结构，后续对防滑凹槽的圆角过渡、金属衬套的倒角细节、端盖的固定小孔等局部特征进行精细化处理，保证各部件装配间隙符合实际生产的公差要求。渲染阶段采用分层材质赋予方案，内部金属衬套使用抛光金属材质，调整金属度参数至0.92、粗糙度0.18，模拟镀铬金属件的高反光质感；外部握持胶套使用哑光黑色橡胶材质，金属度设为0、粗糙度0.72，还原橡胶握把的亲肤哑光触感；端部封盖使用米白色硬质塑料材质，金属度0.05、粗糙度0.45，呈现工程塑料的半哑光质感；同时在场景中添加柔和的环境光与定向补光，调整阴影柔和度至0.6，避免金属部分出现过曝的高光死白，让不同材质的质感差异清晰呈现。结构设计上，手柄内部预留填充空腔，可填充硅凝胶材料提升握持缓冲性，握持段表面均匀分布环形防滑凹槽，增大手部与握把的接触摩擦力，即使手部出汗也能保证稳定握持；金属衬套与外部胶套采用过盈配合结构，衬套端部设置定位凸台，防止胶套在使用过程中发生轴向窜动；端部封盖采用卡扣式结构与衬套端部连接，封盖上预留两个细小安装孔，既可以通过小螺丝进行二次加固，也能平衡手柄内部空腔的气压，避免温度变化导致胶套出现鼓胀或凹陷问题。设计思路围绕实用骑行需求展开，摒弃多余的装饰性结构，以握持舒适度、使用稳定性、装配便捷性为核心设计目标，手柄整体长度符合成人手掌的握持跨度，防滑凹槽的间距与深度经过反复调整，既保证防滑效果又不会在长时间握持时产生硌手的不适感，内部硅凝胶填充的设计可以吸收骑行过程中产生的路面震动，降低手部长时间握持的疲劳感，端盖的密封结构可以避免雨水、灰尘进入手柄内部，延长配件的整体使用寿命，所有结构特征均满足实际开模生产的工艺要求，无倒扣、薄壁等不利于注塑生产的不合理结构。
