平头半入耳有线耳塞外观结构设计方案

　　日常做消费电子结构设计时，这类平头半入耳耳塞的建模是很典型的外观+结构结合练习项，很多刚接触结构建模的工程师都会从这类小产品入手，熟悉曲面建模、壁厚控制、装配间隙预留的基础逻辑。先从实际使用场景来说，这类耳塞主要适配日常通勤、桌面办公、轻量运动场景下的音频播放需求，不需要深入耳道，长时间佩戴的压迫感比入耳式产品弱，适合对耳道异物感敏感的用户群体，同时半开放的结构不会完全隔绝环境音，户外行走时能保留一定的环境感知，提升出行安全性。

　　从功能特性来看，这款耳塞采用经典的平头椭圆出声面设计，出声网覆盖整个椭圆端面，出声孔的排布要兼顾声学扩散角度与防尘需求，边缘做了一圈细窄的装饰圈，既可以区分出声区域与壳体边界，也能在装配时作为网布定位的基准。手柄部分采用细长椭圆柱造型，顺着耳屏下方的自然弧度做了微弯处理，佩戴时手柄自然垂向脸颊下方，不会和耳廓软骨产生硬干涉，手柄末端做了小圆角过渡，避免出线位置的线材反复弯折出现断裂。壳体部分采用半透与亮面两种材质搭配，半透壳体可以隐约看到内部的单元与走线结构，提升产品的精致感，亮面白壳版本则更偏向简约干净的视觉风格，适配不同的消费审美需求。

　　设计思路上，首先要确定的是佩戴贴合度的核心基准，先通过耳廓点云数据或者通用人体耳型尺寸，确定耳塞头的椭圆长轴、短轴尺寸，一般长轴控制在14-16mm区间，短轴控制在9-11mm区间，这个尺寸范围能适配绝大多数成年用户的耳甲腔尺寸，不会出现过大撑耳或者过小容易滑落的问题。耳塞头与手柄的衔接位置要做顺滑的G2连续曲面过渡，不能出现棱角或者台阶，避免佩戴时硌到耳甲腔的软组织。壁厚控制上，壳体整体壁厚保持1.2-1.5mm的均匀厚度，出声面位置因为要粘贴防尘网，局部壁厚做0.2mm的下沉台阶，台阶宽度控制在0.8mm，刚好可以容纳背胶防尘网的边缘，不会出现溢胶或者网布翘边的问题。单元安装位在壳体内部做环形定位筋，筋位高度1mm，厚度0.6mm，和10mm动圈单元的外圈做间隙配合，单边间隙预留0.1mm，方便打胶固定，同时避免单元安装时出现偏位导致的声学性能偏差。

　　安装边界方面，手柄内部的走线槽宽度控制在2mm，深度1.8mm，刚好可以容纳双股漆包线从单元位置延伸到手柄末端，手柄末端的出线孔做R0.5的圆角过渡，同时内孔做喇叭口扩张，减少线材弯折时的应力集中。左右耳塞的壳体采用镜像对称设计，只需要完成单侧的建模就可以通过镜像得到另一侧的结构，减少重复建模工作量，同时保证左右外观的一致性。出声网的固定采用背胶+超声压合的双重固定方式，壳体边缘的超声线高度0.3mm，宽度0.4mm，压合后超声线融化将网布边缘牢牢固定在壳体上，避免日常使用中网布脱落进灰。

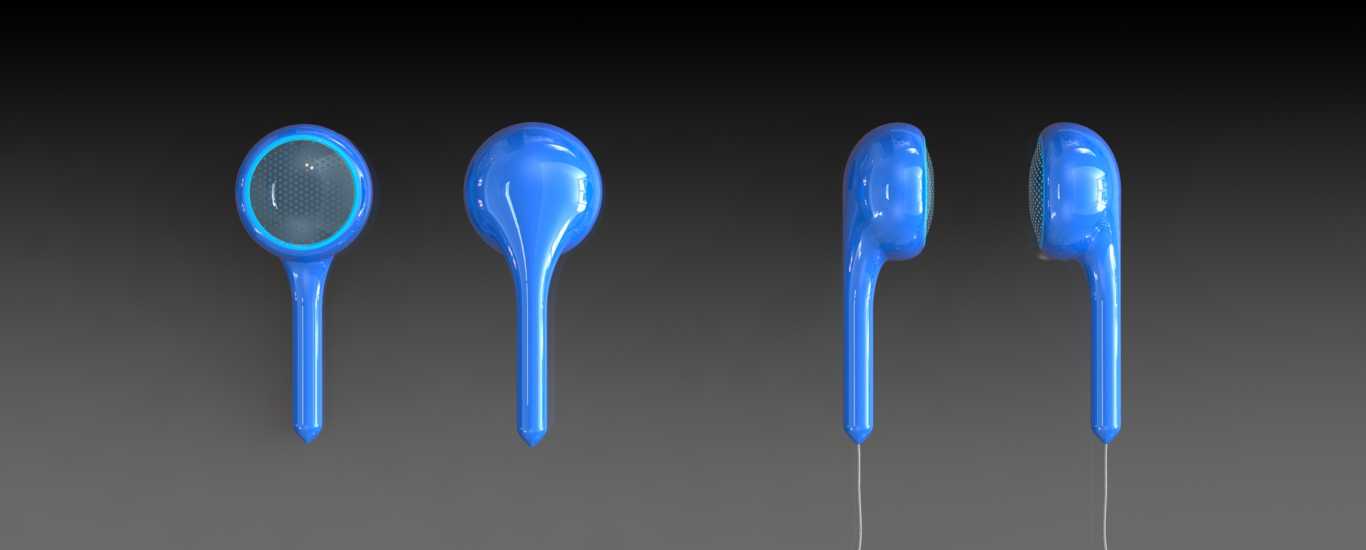

　　实际建模过程中，曲面拆分要尽量简洁，耳塞头的椭圆曲面采用旋转+边界混合的方式构建，手柄部分采用扫描混合，衔接位置用曲面合并做顺滑过渡，避免出现曲面褶皱或者曲率突变的问题，后续做壳体抽壳时才不会出现壁厚不均或者抽壳失败的情况。渲染阶段要注意半透材质的透光率调整，半透灰的材质透光率控制在15%-20%，既能隐约看到内部结构，又不会因为透光率过高显得壳体发闷，亮面材质的反射率调整到80%左右，还原塑料壳体的亮面质感，出声网的金属网材质要做细微的凹凸纹理，还原真实金属网的质感，避免渲染效果过于塑料感。这类小产品的建模看似简单，实则很考验工程师对曲面质量、装配公差、用户使用体验的综合把控能力，每一个圆角、每一处壁厚、每一个定位筋的尺寸，都会最终影响产品的实际使用感受与装配良率。
