带间歇传动结构的旋转索引机构

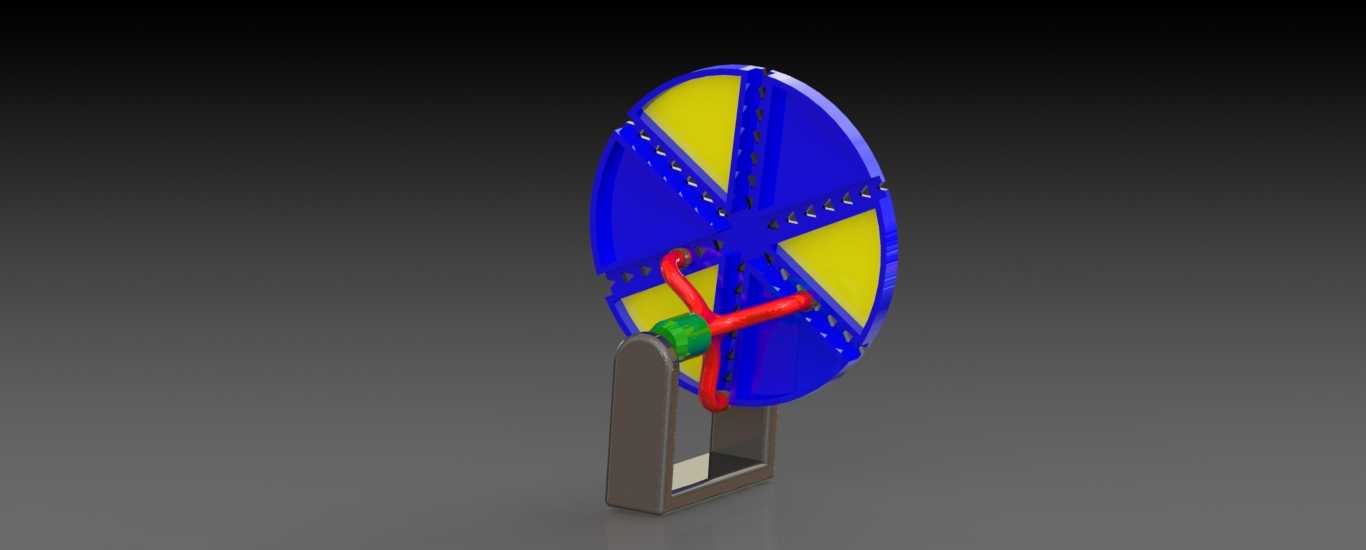

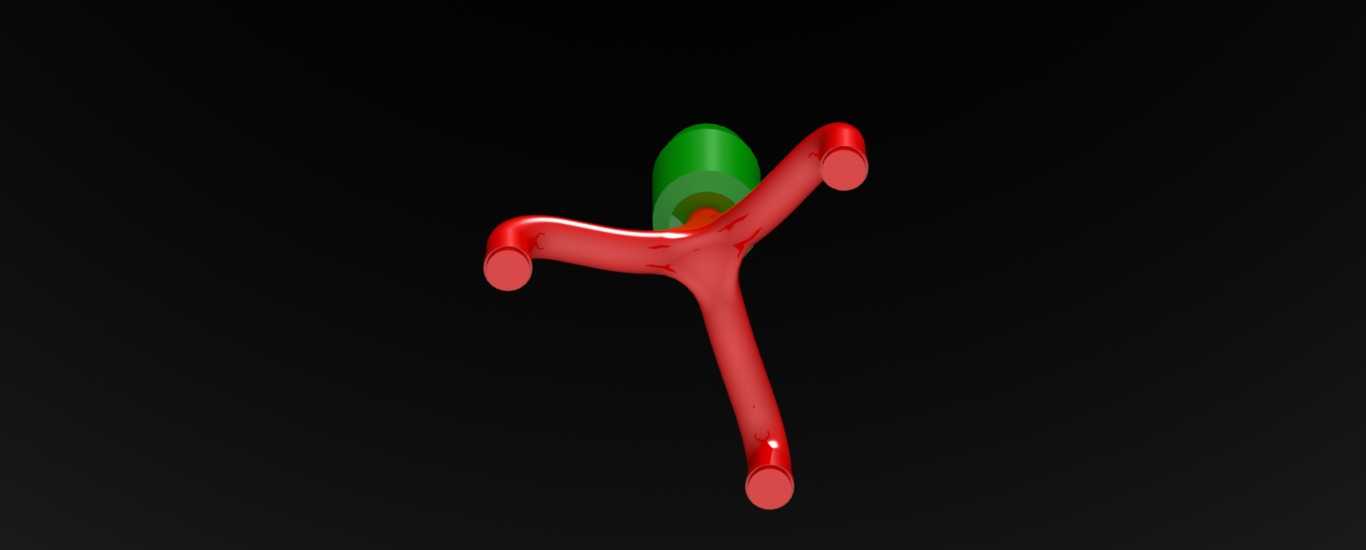

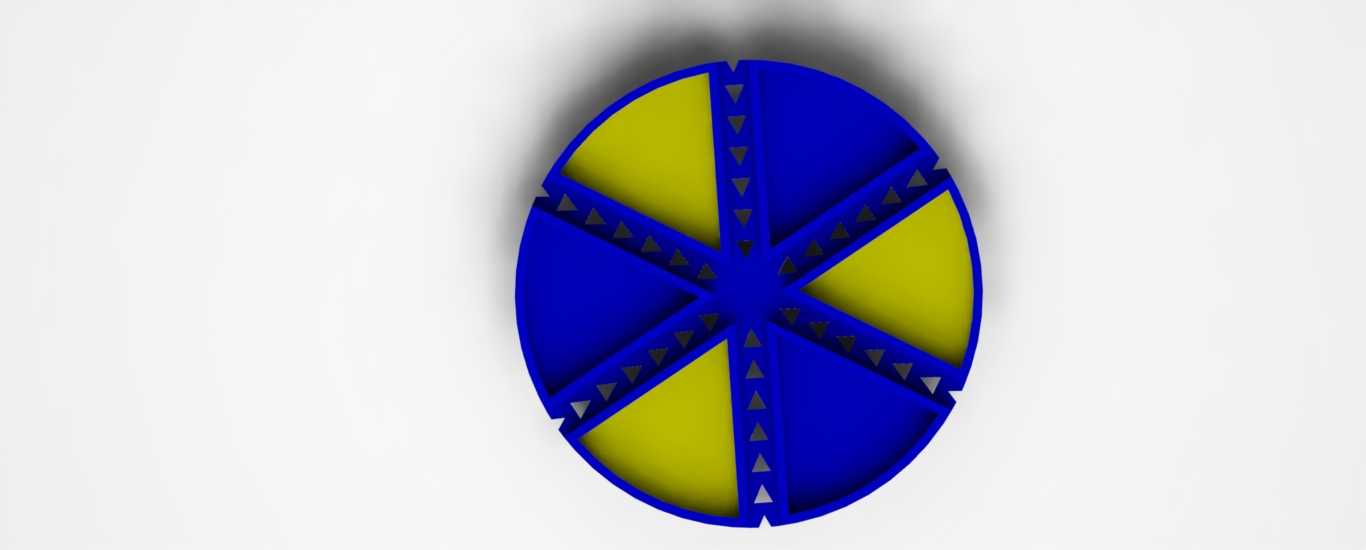

　　这套旋转索引机构主要面向多工位自动化检测、装配工序的工位切换场景，在小尺寸零件的视觉检测、密封圈装配、小型五金件压装等工位排布紧凑的设备上应用较多，核心作用是通过固定角度的间歇旋转，将装夹在转盘工位上的工件依次输送到对应作业点位，替代人工上下料的重复走位动作，保证每个工位的作业位置重复精度。从结构组成来看，整套机构分为转盘主体、曲柄驱动组件、安装基座三个核心部分，转盘采用辐条式镂空设计，盘面均匀分布四个扇形工位避让区，每个区域预留了工装安装的螺纹孔位，可根据不同工件的装夹需求定制适配的定位夹具，辐条上的阵列小孔一方面用于减轻转盘自身转动惯量，降低驱动端的负载冲击，另一方面可作为位置检测的触发点位，

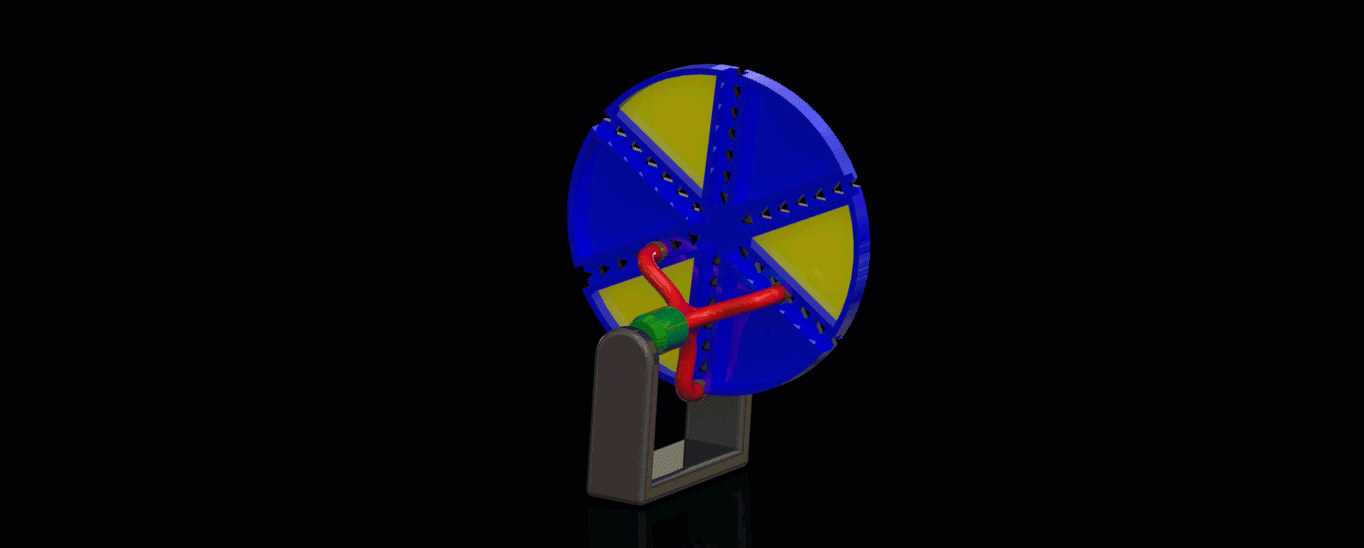

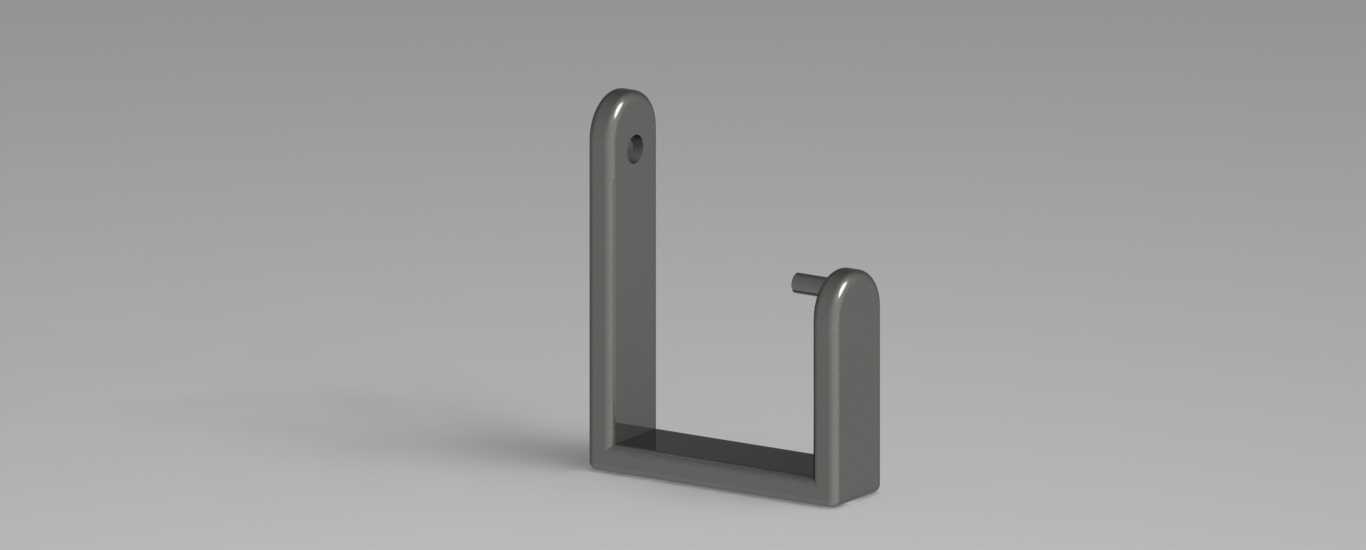

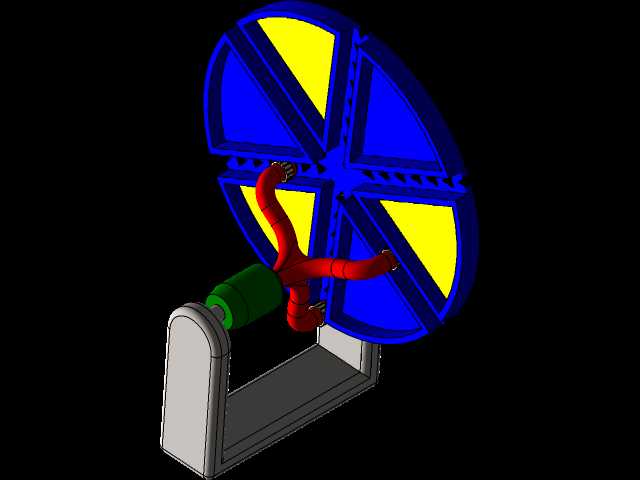

　　配合槽型光电实现原点校准与工位到位确认。驱动端采用曲柄摇杆式的传动逻辑，红色的曲柄构件连接驱动轴与转盘上的传动销，当驱动轴做连续圆周转动时，会带动转盘做固定90度的间歇旋转，每次转位完成后曲柄与转盘锁止弧面贴合，实现转盘的位置自锁，不需要额外添加刹车或者定位销结构就能保证工位静止时的位置稳定性，这种结构相比槽轮机构，传动过程的冲击更小，运行噪音更低，适合中低速的轻载工位切换场景。安装基座采用L型一体式支撑结构，底部预留了四个设备安装固定孔，可直接固定在设备台面板上，基座的竖直面集成了驱动轴的轴承安装位，保证驱动轴的转动同轴度，避免长期运行出现轴系偏磨的问题。设计过程中需要重点关注几个尺寸边界：首先是转盘的旋转外径，

　　要保证工位装夹工件后，旋转过程中不会和周边的作业模组发生运动干涉，转盘端面和基座安装面的垂直距离要匹配作业头的下探行程，给工装夹具留出足够的安装空间；其次是曲柄的回转半径，这个参数直接决定了转盘每次转位的角度，设计时要严格计算传动销的分布圆直径与曲柄长度的匹配关系，避免出现转位不到位或者过冲的问题；另外驱动端的输入轴要预留和驱动电机的连接接口，可根据设备的转速需求匹配对应减速比的减速电机，不需要额外添加复杂的传动链。实际应用中，这套机构的工位数量可根据工序需求调整，将转盘的传动销分布角度做对应修改，就能实现6工位、8工位的转位需求，盘面的镂空结构也可根据工位的走线、走气需求预留过孔，方便气电管路从转盘中心的中空位置布设，

　　避免转盘旋转过程中出现管线缠绕的问题。在装配调试阶段，要先调整曲柄与传动销的配合间隙，间隙过大会导致转位位置出现累计误差，间隙过小则会加剧传动部件的磨损，调试时可通过盘动输入轴检查每个工位的锁止状态，确保每个工位停位时锁止弧面完全贴合，没有晃动间隙，之后再配合位置传感器确认原点位置的一致性，保证连续运行时的工位重复精度满足工序要求。相比传统的凸轮分割器，这套结构的加工成本更低，结构组成更简单，后期维护只需要定期给传动铰接位置添加润滑脂即可，不需要复杂的保养流程，适合小型自动化设备的低成本工位切换需求，在小负载、中低节拍的装配检测设备上有很高的适配性。
