齿轮齿条式快回往复传动机构结构设计

项目分类:通用机械零部件 发布时间:2022-05-03 ID:621581
  • 齿轮齿条式快回往复传动机构结构设计
  • 齿轮齿条式快回往复传动机构结构设计
  • 齿轮齿条式快回往复传动机构结构设计
  • 齿轮齿条式快回往复传动机构结构设计
  • 齿轮齿条式快回往复传动机构结构设计
  • 齿轮齿条式快回往复传动机构结构设计
  • 齿轮齿条式快回往复传动机构结构设计

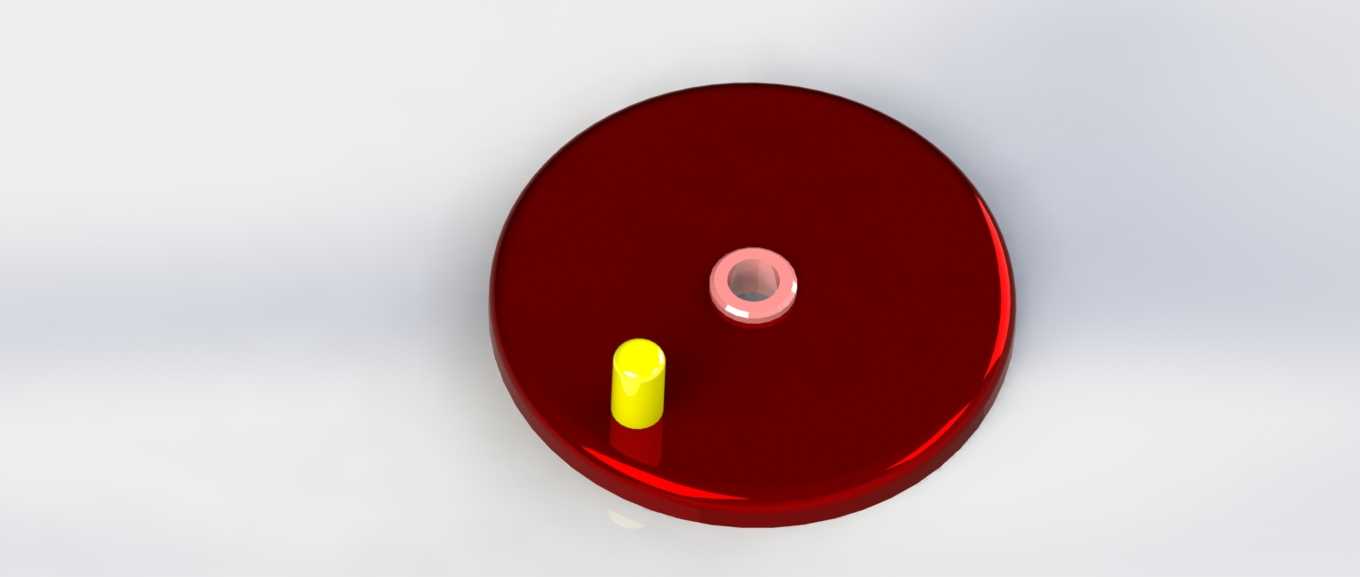

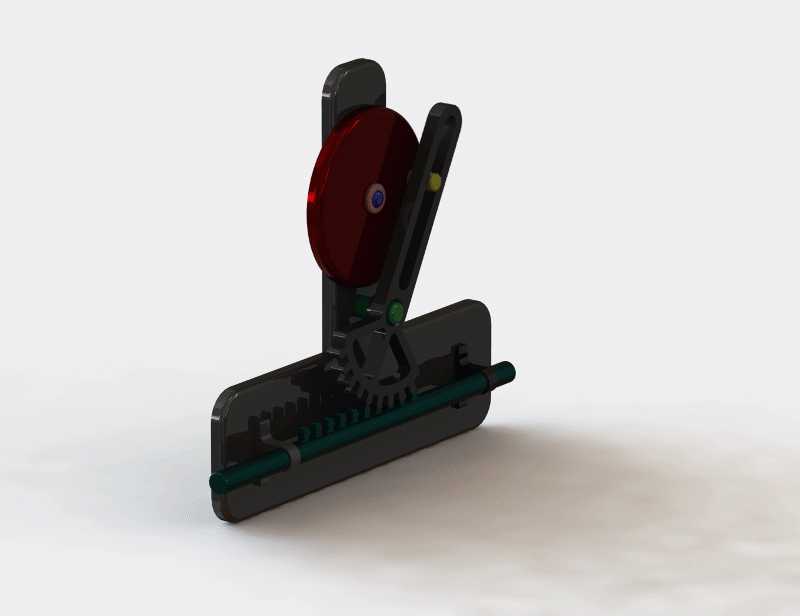

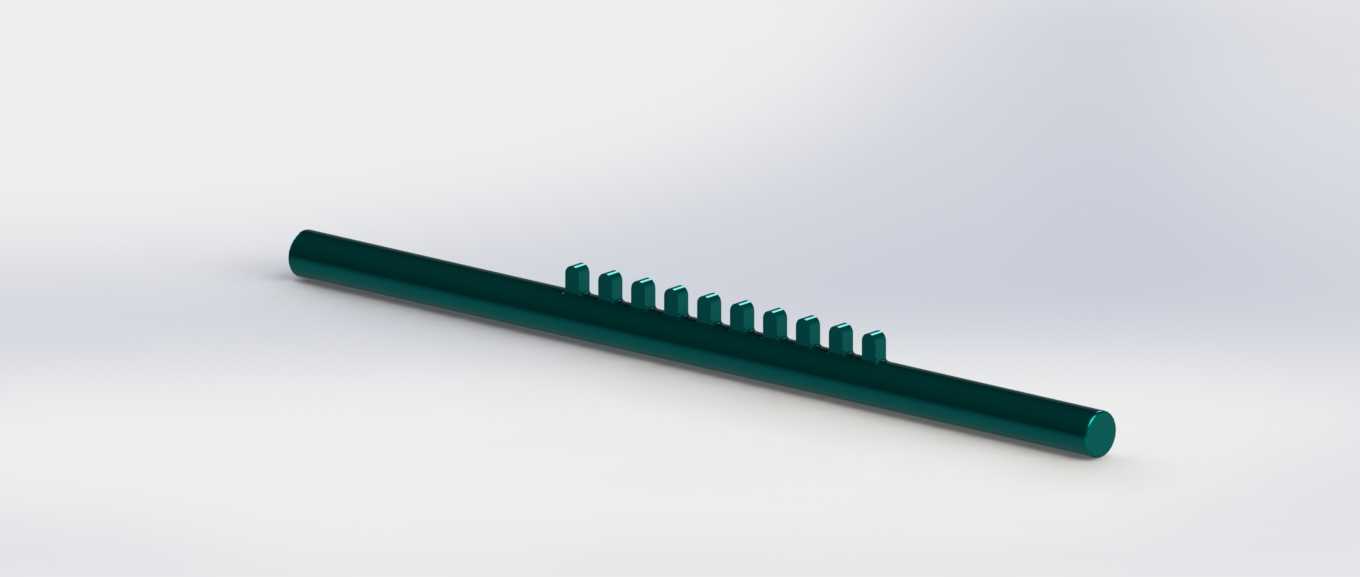

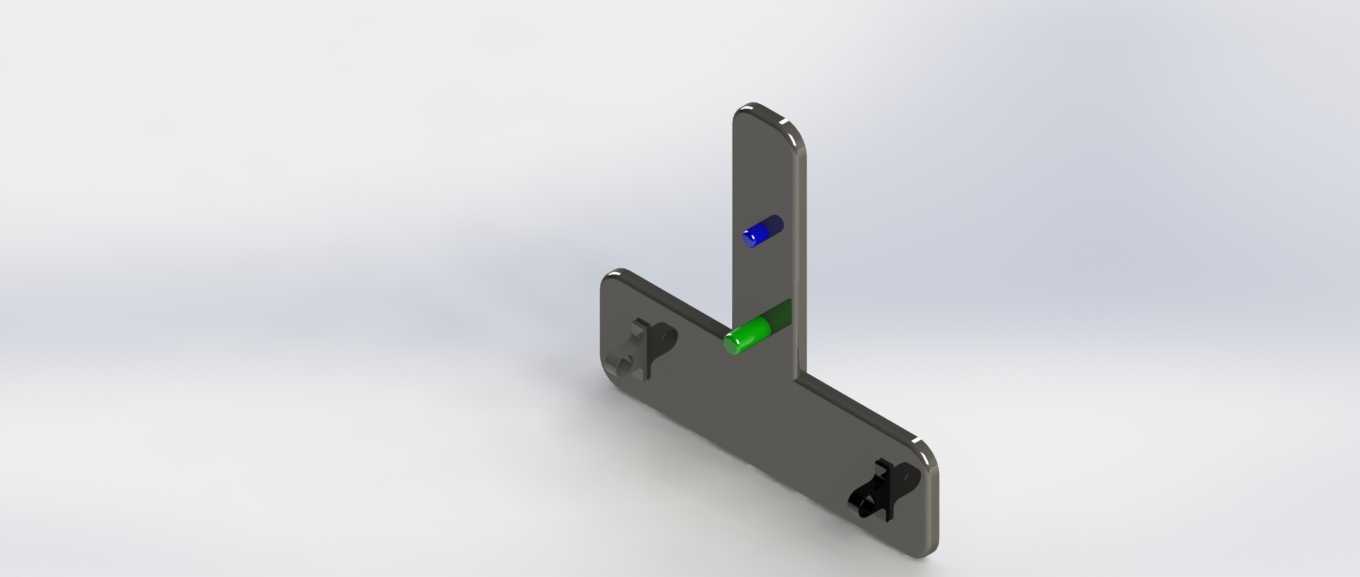

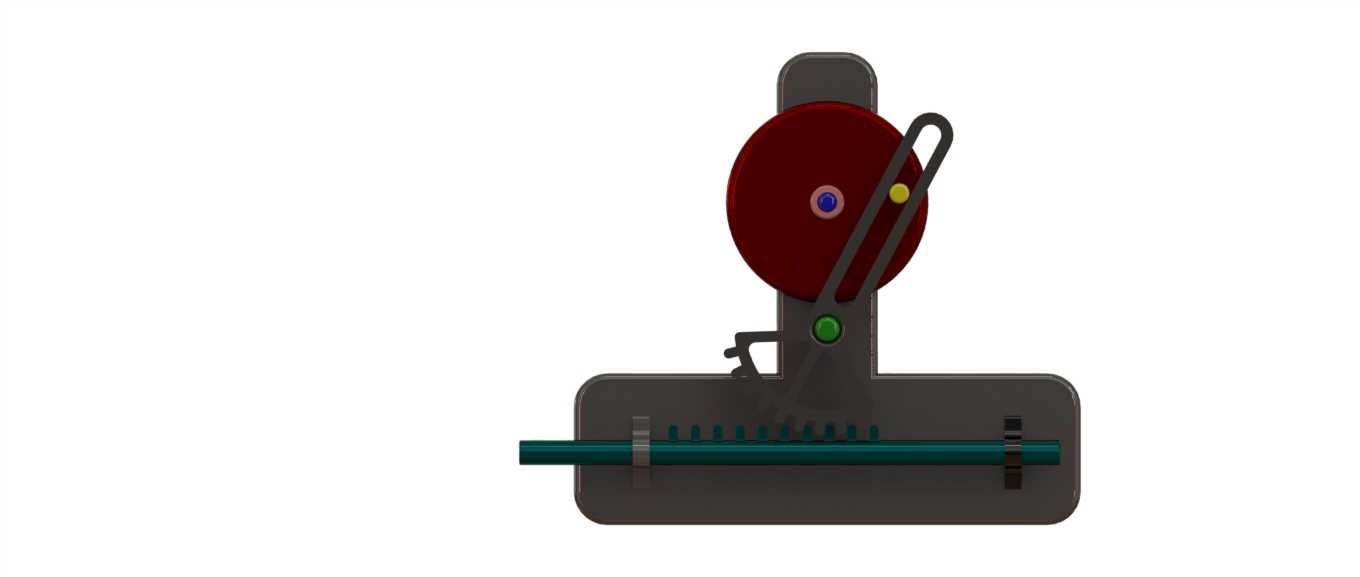

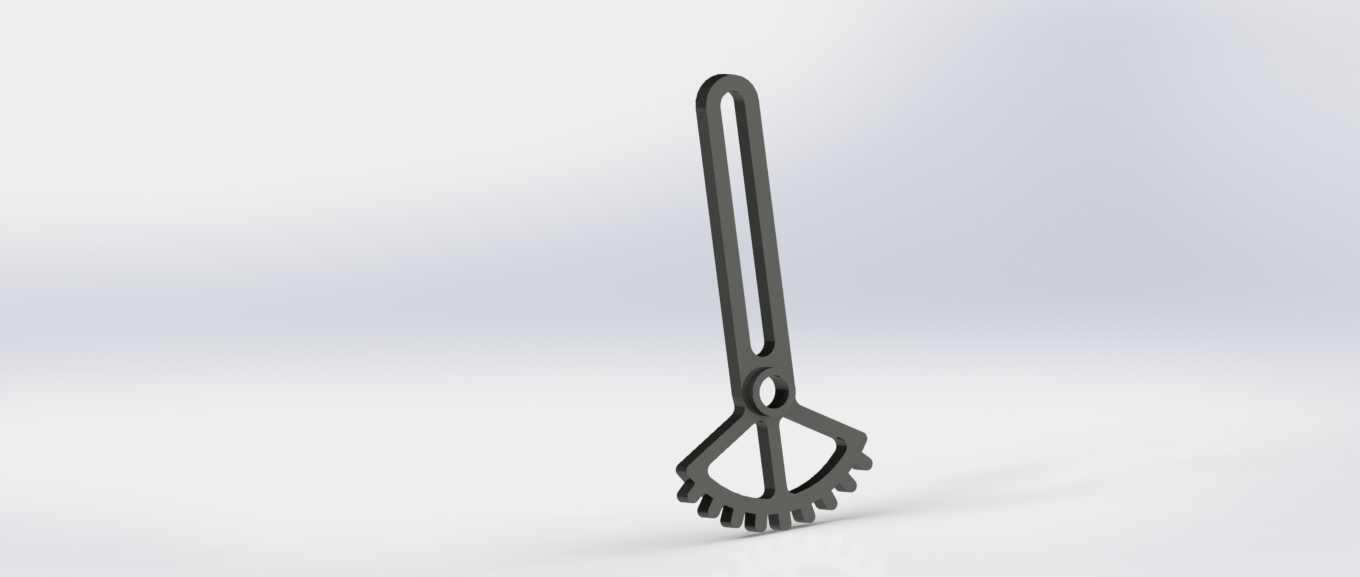

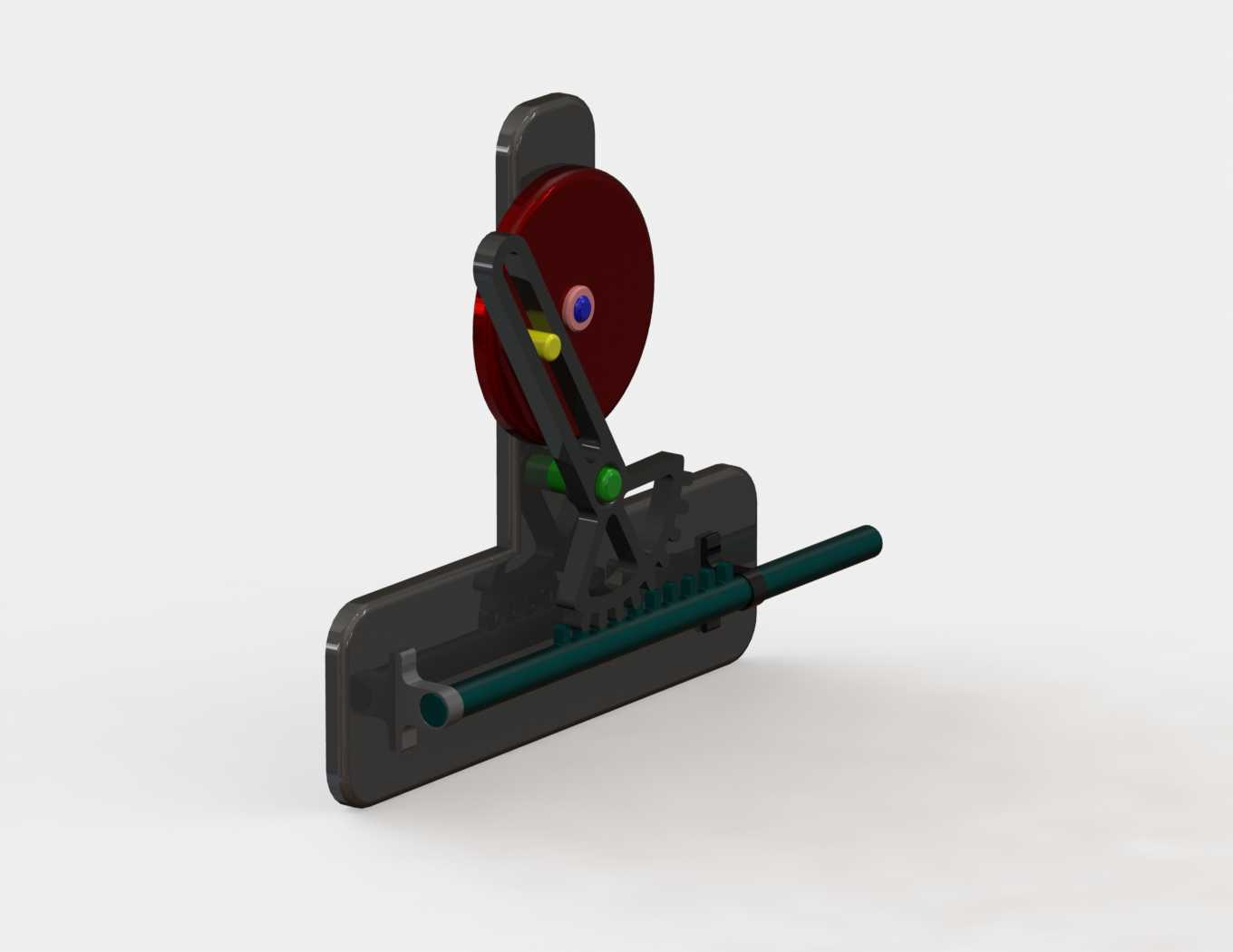

  这类快回往复传动结构,常被应用在需要缩短空回程耗时、提升作业节拍的自动化产线工位中,比如小型工件的往复推送、工位间的短距离物料移位、轻载工况下的周期性往复执行端,相比普通曲柄滑块机构,它能在工作行程保持平稳匀速的输出,回程阶段快速复位,有效压缩单周期的无效耗时,在轻工包装、小零件装配、检测工位的进给单元里适配性极强。从结构组成来看,整套机构以底部的滑动基座为安装载体,基座上集成了直线导向光轴,齿条滑块套装在光轴上,可沿光轴做轴向直线往复运动,与齿条啮合的扇形齿轮通过转轴固定在立式支撑座上,支撑座同时承载输入曲柄组件,曲柄端的偏心销通过连杆与扇形齿轮的驱动臂铰接,当输入轴带动曲柄做连续回转运动时,

  连杆会拉动扇形齿轮绕自身转轴做定角度往复摆动,进而带动啮合的齿条滑块沿导向光轴做直线往复输出。设计过程中需要重点匹配几个核心参数的边界:首先是扇形齿轮的摆动角度,需要结合齿条的有效行程来确定,要保证齿轮齿条全程啮合无卡滞,齿面啮合重合度不低于1.2,避免回程换向时出现冲击断齿;其次是曲柄的偏心距与连杆长度的比值,这个比值直接决定快回特性的急回系数,常规轻载工况下急回系数控制在1.2-1.4之间即可,系数过大会导致回程阶段加速度突变过大,引发机构振动,系数过小则无法体现快回程的效率优势。安装边界上,底部基座的安装孔位采用对称布局,可直接固定在设备的安装平板上,整体安装占用空间的长宽高比例约为3:1:2.5,

  输入轴的轴心高度与配套驱动电机的输出轴轴心保持同轴,可通过联轴器直连,也可通过同步带轮做减速传动,适配不同转速的输入需求。导向光轴与齿条滑块的配合选用间隙配合,配合间隙控制在0.02-0.05mm之间,既保证滑动顺畅无卡滞,又避免间隙过大导致的输出端窜动,影响执行端的定位精度。在功能特性上,这套机构的工作行程段,扇形齿轮的摆动角速度相对平稳,带动齿条输出的直线速度波动量控制在8%以内,能够满足轻载推送、涂胶、检测扫描等需要匀速进给的工况需求;回程阶段曲柄转过的圆心角更小,扇形齿轮摆动角速度更快,齿条能以1.3倍左右的工作行程速度快速复位,减少空程等待时间。结构上所有转动铰接点都预留了润滑脂加注空间,

  长期运行时可定期加注润滑脂降低铰接副的磨损,齿轮齿条的啮合面采用开式布局,方便日常检查齿面磨损情况,维护难度较低。需要注意的是,这套机构属于轻载传动组件,适配的输出负载通常不超过50N,不适合重载冲击工况下使用,如果需要提升负载能力,可将扇形齿轮替换为完整圆柱齿轮,同时加宽齿条的齿宽,提升齿面接触强度,对应调整支撑座的转轴直径,提升铰接点的承载能力。在实际选型适配时,需要根据现场的行程需求调整曲柄偏心距,偏心距越大齿条的输出行程越长,但对应的机构整体高度也需要同步加高,避免连杆摆动时与基座发生干涉;导向光轴的长度需要比齿条最大行程长20%以上,两端预留足够的限位余量,防止滑块脱出光轴。整套机构的运动逻辑清晰,零件加工难度低,大部分零件可采用普通铣削、线切割工艺完成加工,制造成本较低,非常适合自动化设备开发者做模块化选型使用,也可作为机械原理教学的演示机构,直观展示急回特性的传动原理。
