三款不同外观样式原声吉他结构设计

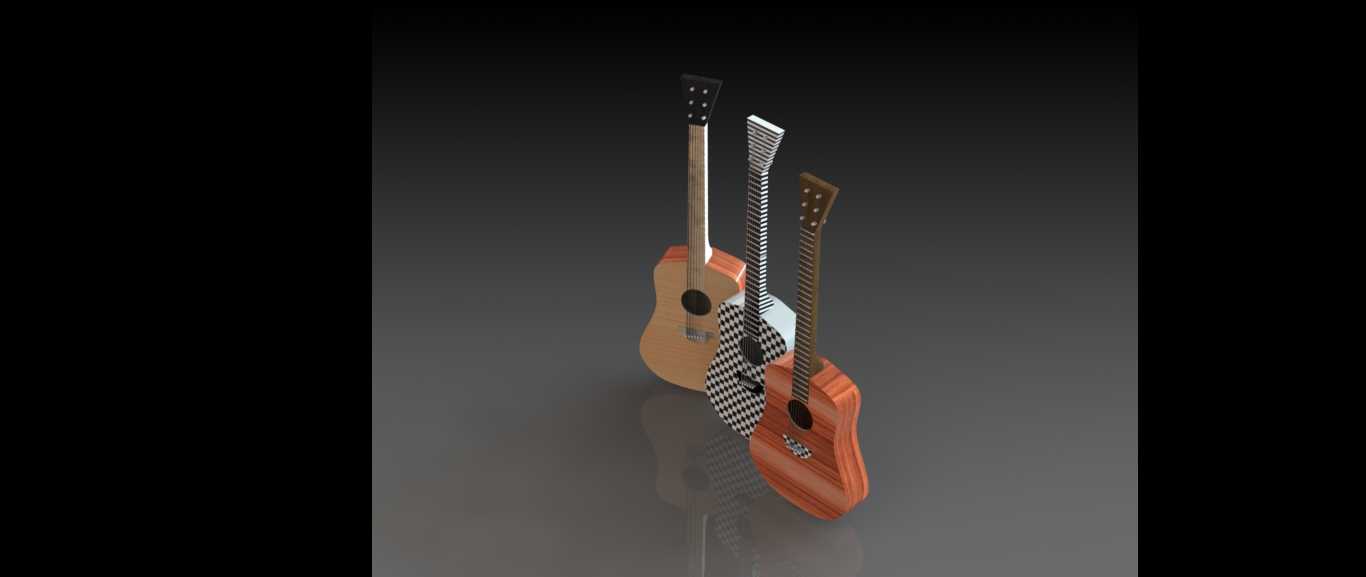

　　本次呈现的三款原声吉他三维结构，覆盖了原声吉他常见的三类外观与结构取向，可直接用于乐器研发阶段的结构验证、声学仿真前置建模、外观方案打样参考，也能作为文创产品衍生设计、乐器类教学演示的基础结构载体。从实际应用场景来看，这类吉他结构模型可对接乐器生产企业的新品打样环节，替代传统手工放样的部分流程，在开料前完成结构干涉检查、琴颈与琴身衔接角度验证、音梁排布的声学模拟前置校验，也可用于职业院校乐器制造专业的结构教学，帮助学员直观理解不同桶型、不同饰面吉他的内部构造差异。

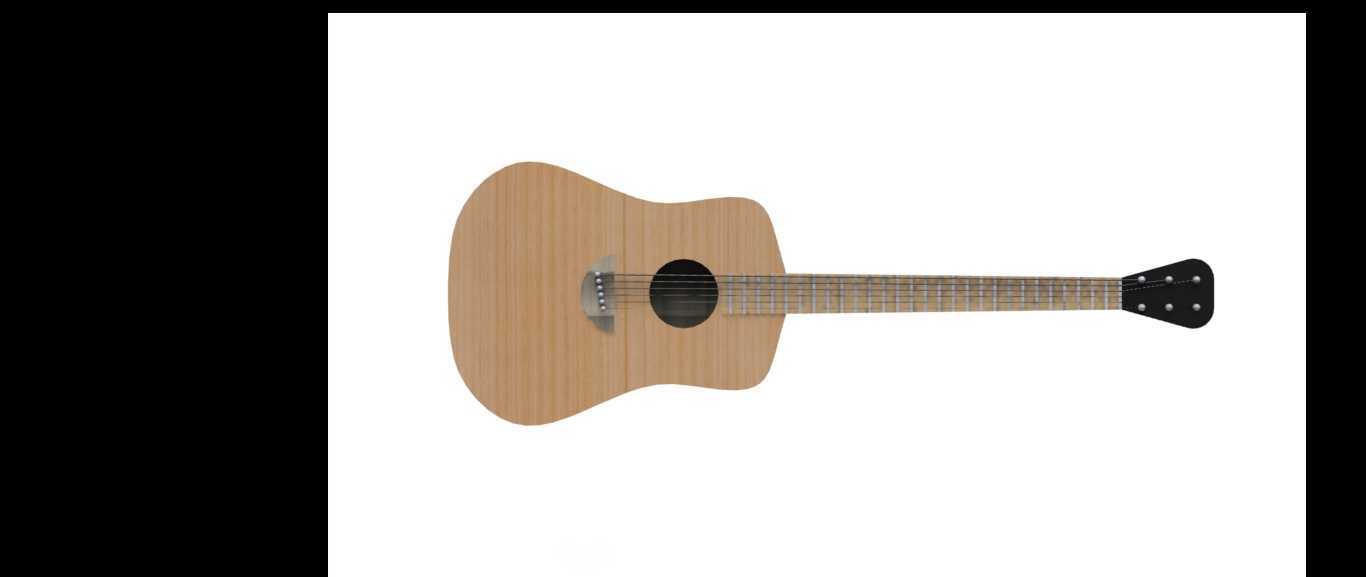

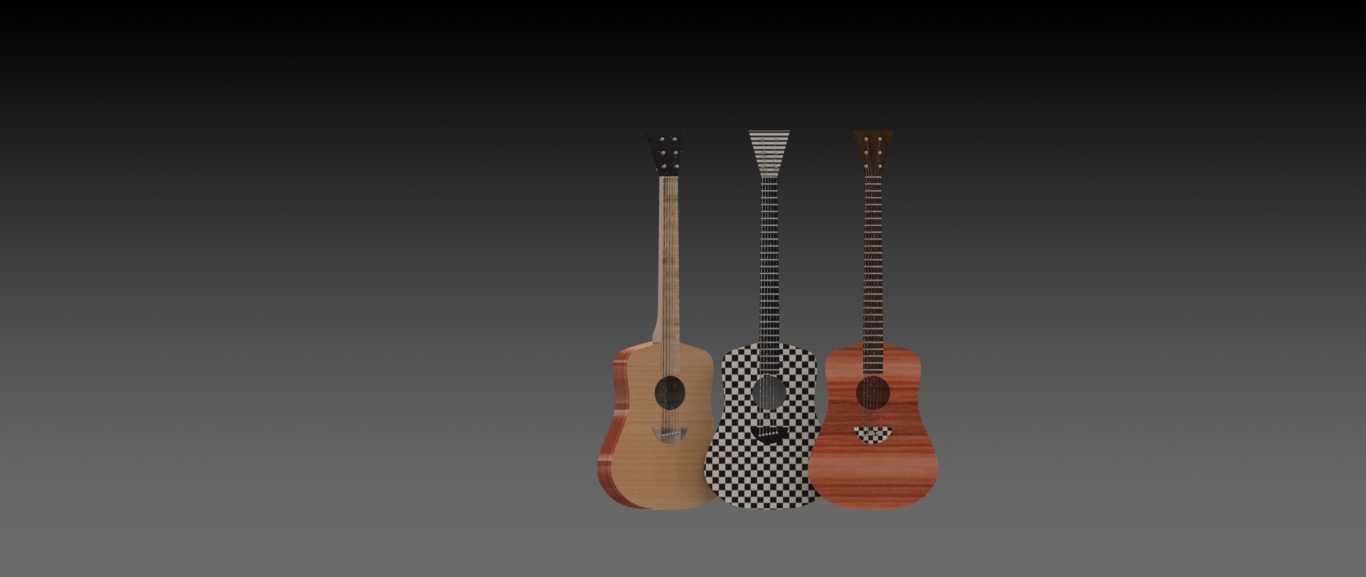

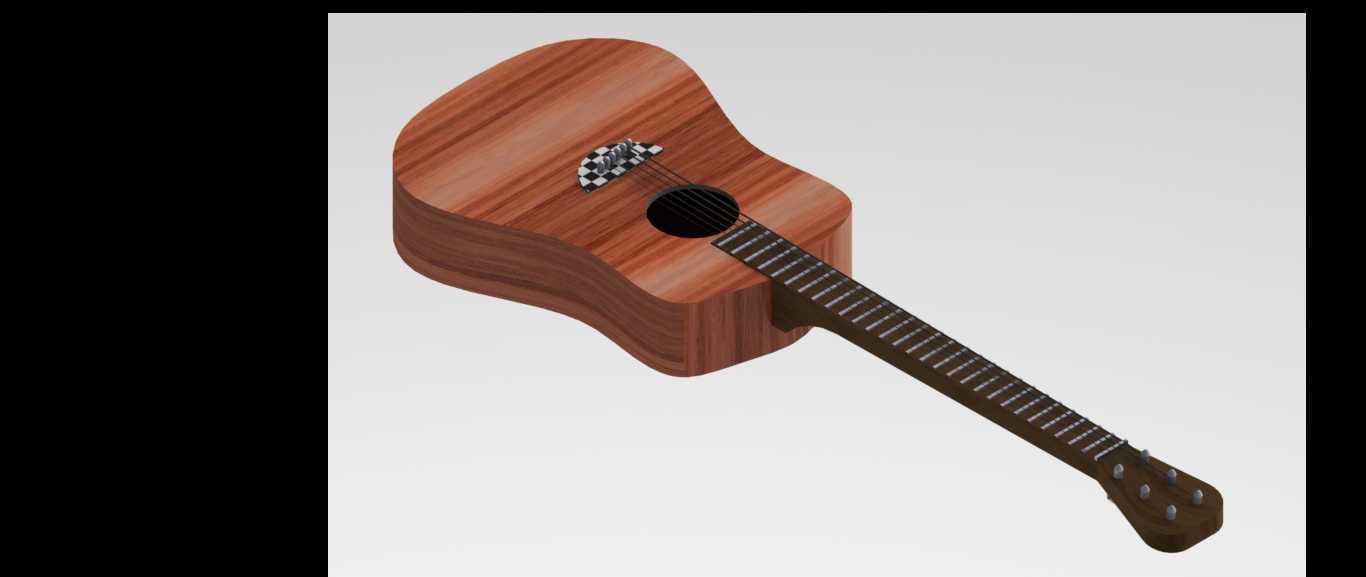

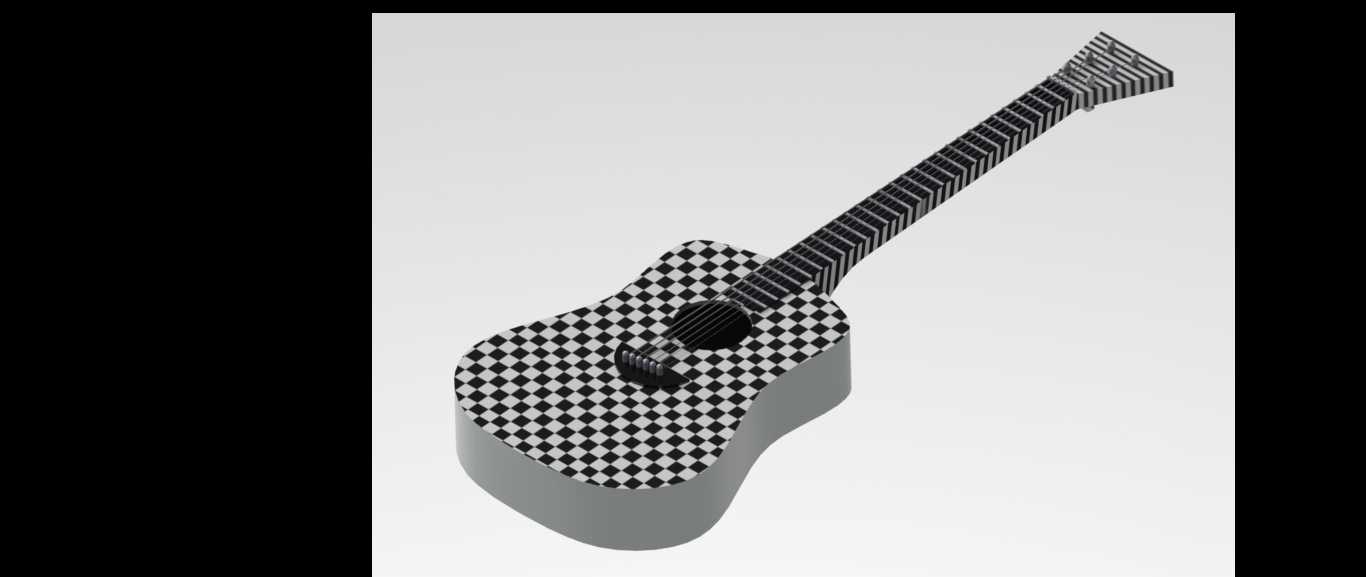

　　三款吉他分别对应不同的使用定位：第一款常规原木色款采用经典D型桶身结构，琴身共鸣箱的上下腰弧曲率适配坐姿演奏时的腿部贴合需求，琴颈与琴身的衔接采用传统燕尾榫接结构，指板弧度设置为常用的12英寸曲率，品丝排布遵循十二平均律的弦长分割逻辑，有效弦长控制在650mm的通用民谣吉他标准区间，琴桥位置的拉弦板结构预留了固弦锥的安装孔位，孔位深度与直径匹配常规民谣吉他固弦锥的安装公差，可直接适配市面上通用的民谣吉他琴弦安装需求。第二款黑白格纹饰面款采用了更具视觉辨识度的外观设计，琴身桶型为OM型，相比D型桶腰身更窄，整体共鸣箱的容积更小，高频响应更突出，适合指弹演奏场景，该款的音梁排布采用了X型非对称切削结构，在保证面板结构强度的前提下，减少音梁对面板振动的约束，提升中高频的振动传导效率，琴头采用了开放式弦钮安装位，适配复古式开放式弦钮的安装尺寸，琴颈内置的调节钢筋预留了双向调节的操作空间，可通过琴头位置的调节孔完成琴颈曲度的调整，适配不同张力琴弦的使用需求。第三款红棕色款采用了A型桶身设计，整体尺寸介于D型与OM型之间，兼顾扫弦的共鸣厚度与指弹的清晰度，琴身面板采用了单板结构的分层建模，可清晰区分面板、背板、侧板的厚度差异，侧板的弯曲曲率符合实木热弯加工的最小曲率半径要求，不会出现加工时的木料断裂风险，音孔位置的装饰圈预留了镶嵌工艺的安装槽位，可适配贝壳镶嵌、木质镶嵌等不同装饰工艺的装配需求。

　　从设计思路层面，三款吉他的建模均遵循实际乐器生产的工艺逻辑，所有结构的壁厚、衔接角度、安装孔位都匹配现有量产吉他的加工公差标准，没有出现无法落地的异形结构。琴身与琴颈的衔接位置，严格按照14品插接的标准位置设置，指板的品记镶嵌槽位深度控制在1.5mm，适配常规亚克力、贝壳材质品记的镶嵌厚度，琴身内部的音梁高度从音孔位置向琴身上下缘逐渐递减，既保证面板在琴弦张力下的结构强度，避免面板长期受拉出现变形塌陷，也能让面板的振动区域更集中在音孔周边，提升共鸣效率。三款吉他的琴踵位置都做了圆弧过渡处理，适配高把位演奏时的手部握持需求，不会出现棱角硌手的问题，琴身底部的背带钉安装孔位预留了金属螺母的预埋位置，可直接安装常规规格的背带钉，满足站立演奏的使用需求。

　　从安装边界与尺寸参数来看，三款吉他的整体长度均控制在1020mm-1050mm区间，琴身最大宽度在380mm-410mm区间，琴身厚度在90mm-110mm区间，可适配市面上通用的民谣吉他琴包、琴盒的内部尺寸，不需要单独定制收纳配件。琴颈的握持厚度在一品位置为21mm，十二品位置为23mm，符合大部分演奏者的握持手感习惯，指板宽度在琴枕位置为43mm，适配常规指弹与伴奏的按弦需求，不会出现指板过窄导致的按弦蹭弦问题。所有结构的装配间隙都控制在0.2mm以内，完全满足后续结构仿真、3D打印打样、数控开料加工的精度要求，不需要额外做结构修正即可直接对接生产环节的加工文件输出。
