埃尔默垂直式蒸汽引擎结构模型

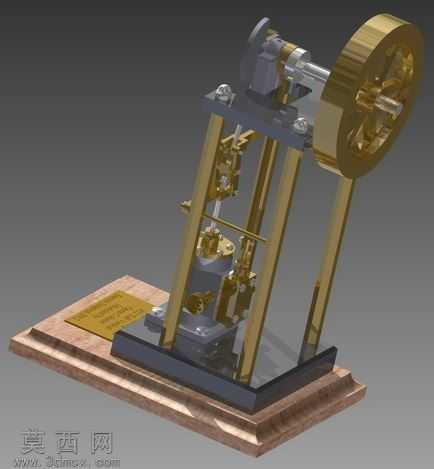

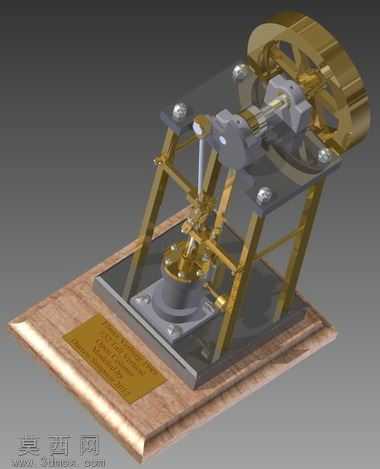

本模型为埃尔默Verburg#32高垂直打开列蒸汽引擎的复刻优化三维作品，原型源自1989年经典蒸汽引擎设计，在完整还原原作机械逻辑的基础上，对装配细节做了适配性调整，可直接用于机械原理演示、复古动力装置研究及相关教学场景。建模过程严格遵循蒸汽引擎的真实传动逻辑，完整还原了立式双立柱支撑结构、曲柄飞轮传动组、活塞缸体、配气连杆组件以及木质展示底座的全部细节，所有运动部件均保留了真实的装配约束关系，在对应三维软件中打开第二部分文件后，激活曲轴末端的驱动约束即可播放完整的活塞往复、飞轮旋转、连杆联动的运行动画，直观展示蒸汽动力从直线往复运动到旋转运动的转换全过程。材质渲染阶段针对不同部件做了差异化的质感处理：金属传动构件、缸体、紧固件采用抛光黄铜与哑光灰铸铁材质搭配，还原老式蒸汽引擎的金属质感，黄铜部件做了轻微的旧化光泽处理，避免过度亮泽失真；支撑立柱、连接横梁统一使用黄铜材质，与缸体的铸铁质感形成层次区分；底座部分采用深色金属安装板搭配实木纹理基座，金属铭牌区域做了蚀刻质感处理，整体渲染效果精致写实，既保留了复古机械的厚重质感，又清晰区分了不同功能部件的结构边界。结构设计上完整保留了原作高垂直布局的特点，活塞缸体垂直布置于底座中心，通过两侧立式立柱支撑上方的曲轴飞轮组件，配气连杆与传动连杆沿垂直方向排布，大幅缩小了装置的横向占地尺寸，同时让整个传动链路的运动过程完全可视，方便观察蒸汽进排气、活塞升降、曲柄转动的全流程联动关系。建模时对所有配合面做了公差校验，确保活塞与缸体、连杆与销轴、曲轴与支撑座的配合关系符合真实机械装配要求，不存在干涉错位问题，既可以作为机械原理教学的演示载体，也可用于复古动力模型的3D打印制作参考，帮助爱好者理解立式蒸汽引擎的核心工作逻辑。
