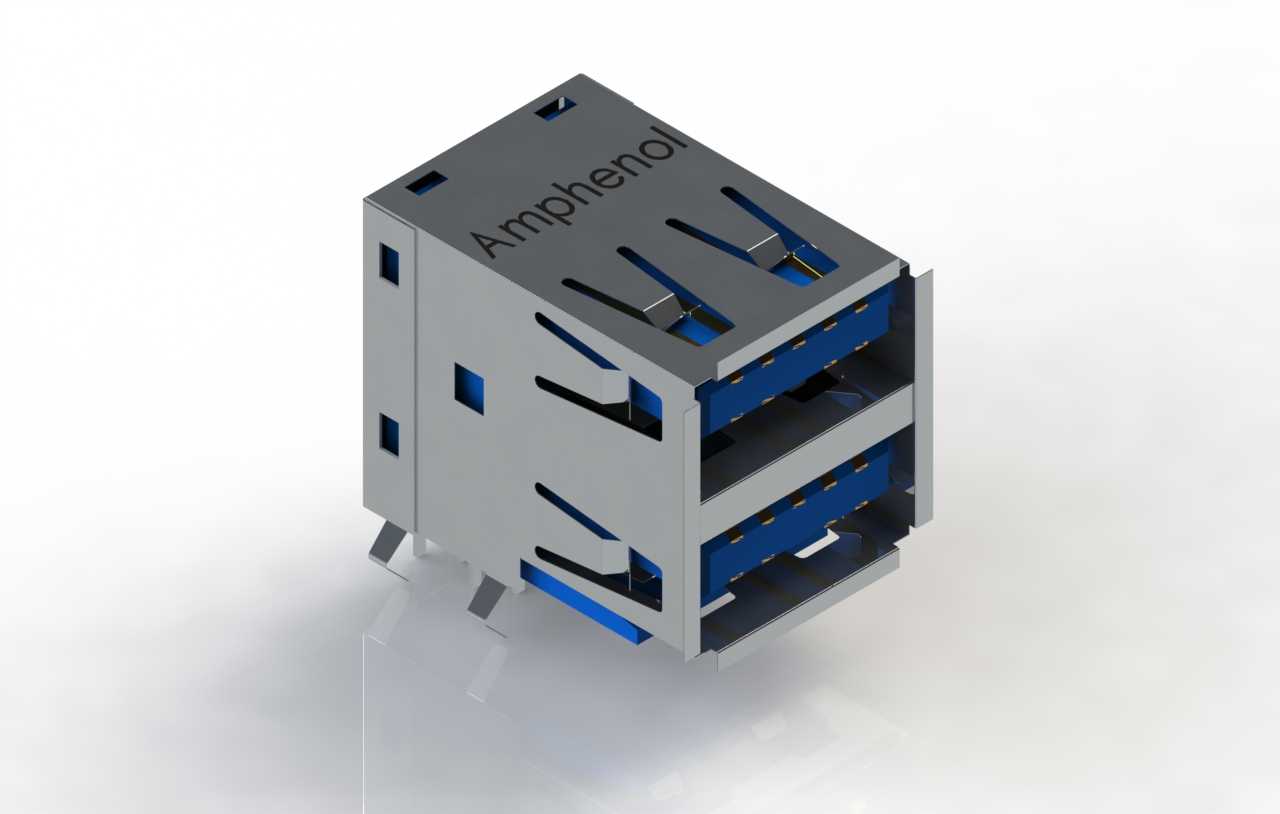

双层堆叠式直角水平USB3.0连接接口

　　在工业控制板卡、桌面计算机主板、外置高速存储扩展坞、工业相机数据采集终端这类需要高速数据传输的硬件设计场景中，板载接口的选型直接决定了整机的外设扩展能力与长期运行稳定性，这款双层堆叠结构的USB3.0连接接口，正是针对高密度板载安装场景开发的板端连接部件。不同于常规单层USB接口占用PCB板上独立安装空间的设计，这款接口采用上下双层堆叠的结构布局，在PCB板上占用的横向安装宽度与单层USB3.0接口完全一致，仅在垂直方向上延伸出接口高度，能够在有限的板卡边缘空间内提供两路独立的USB3.0数据传输通道，对于紧凑型工控机、迷你ITX主板这类板上空间寸土寸金的硬件设计来说，这种堆叠结构能够在不额外增加板卡宽度尺寸的前提下，

　　将接口扩展数量直接翻倍，有效缓解高密度硬件设计中的接口布局压力。接口采用直角水平出线的安装形态，插合方向与PCB板面保持平行，适配绝大多数机箱、设备面板的前置/后置接口开孔布局，安装完成后接口端面与设备外表面基本齐平，不会出现接口凸出过多容易被外力磕碰损坏，或是凹陷过深导致常规USB插头无法完全插合的问题。安装固定方式采用通孔直插设计，接口底部的固定插脚与信号引脚均为直插式结构，能够直接穿过PCB板上对应的预钻孔位，在波峰焊工序中一次性完成所有引脚的焊接固定，相比表面贴装的USB接口，通孔焊接的固定强度更高，能够承受更大的插头插拔力，在工业场景下频繁插拔外设的使用工况中，不容易出现接口焊盘脱落、引脚虚焊导致的接触不良问题。接口内部的蓝色胶芯是USB3.0规格的典型识别特征，胶芯内部集成了USB3.0规范要求的全部9个接触端子，除了兼容USB2.0的4个基础电源、信号端子外，额外增加的5组高速差分信号端子经过阻抗匹配设计，能够满足5Gbps速率的高速数据传输要求，传输高速图像数据、大容量存储文件时不会出现信号衰减、传输丢包的问题。接口的金属屏蔽外壳采用一体冲压折弯成型工艺，外壳上预留的多个弹性卡扣在插头插入时能够与插头金属外壳形成紧密接触，构建完整的电磁屏蔽通路，既可以阻隔外界电磁干扰对内部高速差分信号的影响，也能避免接口自身的高速信号向外辐射干扰板卡上其他敏感电路，在靠近射频模块、高精度模拟采样电路的板卡位置安装时，

　　这种完整的屏蔽结构能够大幅降低不同电路之间的电磁兼容风险。外壳上设计的多个导向弹片与防呆结构，能够在插头插入过程中提供导向定位，避免插头插反导致内部端子被顶弯损坏，同时插合到位后弹片会卡住插头外壳的卡位结构，提供足够的插拔保持力，即使设备在移动、振动工况下使用，也不会出现插头意外松脱导致的数据传输中断问题。从安装边界尺寸来看，这款双层接口的横向宽度与常规单层USB3.0接口保持一致，纵向深度适配常规板卡边缘到安装孔位的预留距离，垂直方向的双层高度经过尺寸优化，不会与板卡上方的机箱结构件、散热模块产生安装干涉，PCB布线时上下两层接口的信号引脚分别向上下两侧引出，能够避免两层接口的高速信号走线出现平行串扰，

　　布线时可以很方便地为高速差分信号做等长处理，保证信号传输的完整性。在实际设备装配过程中，这类接口的焊接公差控制在合理范围内，引脚与PCB钻孔的对位余量足够，即使是批量生产的波峰焊工序也能保证很高的焊接良率，接口端面的平面度控制较好，装配到设备面板上时不会出现上下两层接口一高一低、与面板开孔错位的问题，能够保证两路接口都可以顺畅插拔使用。不同于消费级电子设备上使用的轻薄型贴片USB接口，这款接口的金属外壳厚度更厚，固定插脚的结构强度更高，能够适应工业场景下更复杂的使用环境，即使在有一定振动、冲击的设备上长期使用，接口也不会出现壳体变形、引脚脱焊的故障，同时接口的接触端子采用镀金处理，长期插拔使用后也不容易出现接触氧化导致的连接不稳定问题，能够保证长达数千次插拔的使用寿命。
