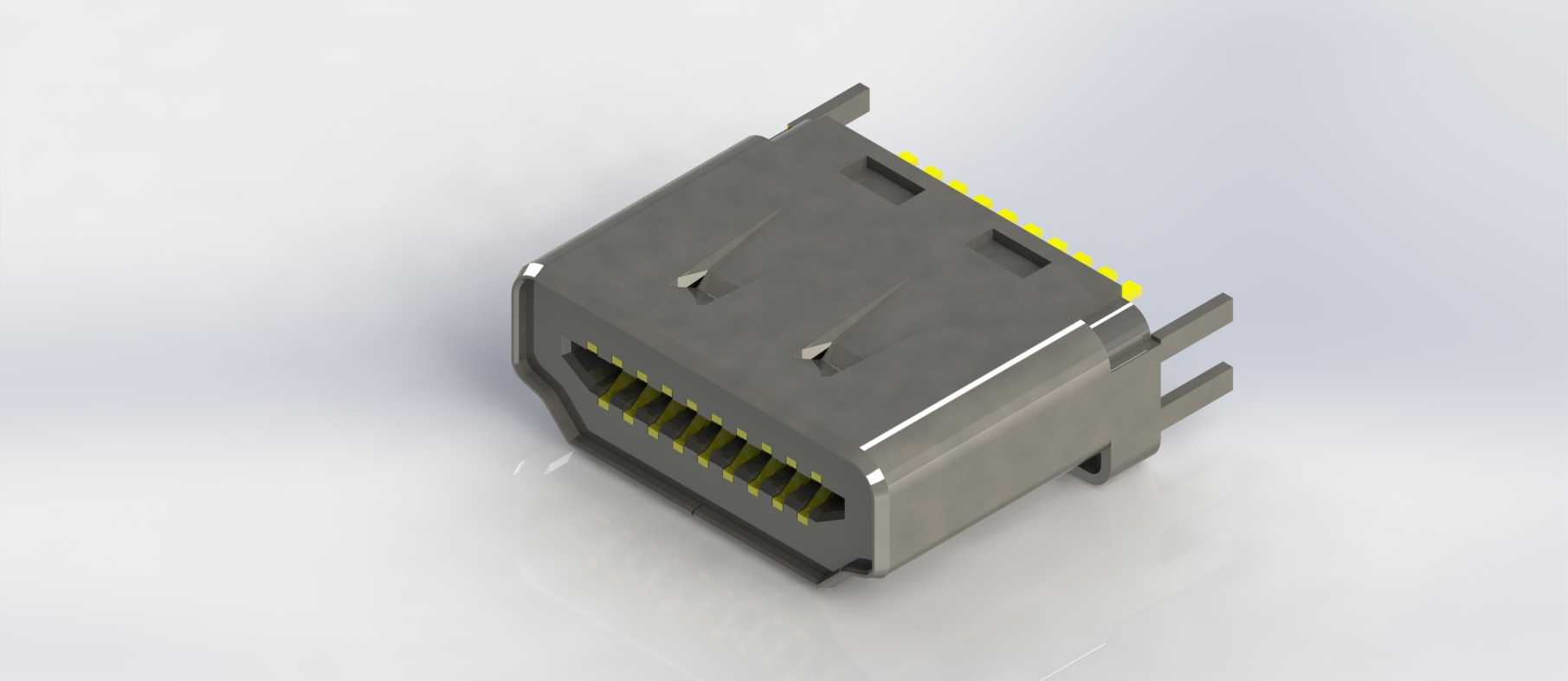

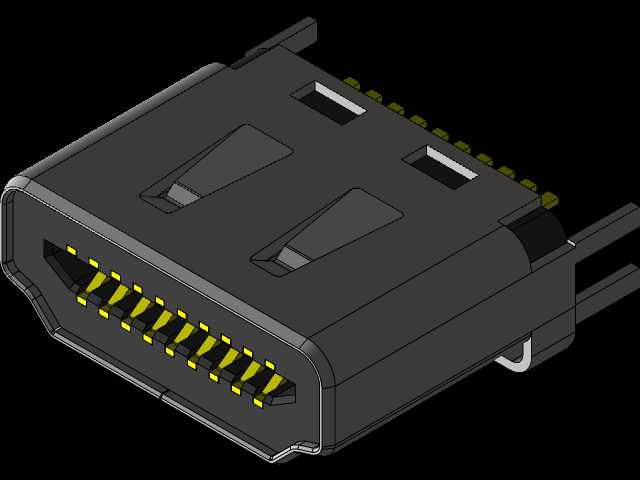

板端卧式贴片HDMI接口连接器结构

　　在消费电子、工控显示、嵌入式设备的板卡互连场景里，板端HDMI接口是承担高清音视频信号传输的核心互连部件，这款卧式贴片结构的HDMI母座，主要适配PCB板表面贴装工艺，在笔记本主板、迷你主机板卡、工业触控显示屏驱动板、便携显示设备的内部板对边信号输出场景中广泛使用，区别于传统直插式接口，贴片式结构无需在PCB上开设贯穿式插装孔，能够大幅提升板卡布线的空间利用率，适配高密度布板的紧凑型设备设计需求。从实际功能特性来看，这款接口遵循标准HDMI接口的引脚定义，内部设置19个信号接触端子，端子接触端采用镀金工艺处理，既能够降低信号传输过程中的接触阻抗，减少高速差分信号传输时的回波损耗，保障高清视频、多声道音频信号的稳定传输，

　　同时镀金层也能提升端子的抗腐蚀能力，延长接口在复杂工况下的插拔使用寿命。接口的金属屏蔽外壳采用锌合金压铸成型，外壳两侧设置有固定插脚，在SMT贴装完成后可通过波峰焊与PCB板的接地焊盘牢固连接，既能够提升接口整体的焊接固定强度，抵御反复插拔带来的侧向冲击力，也能形成完整的电磁屏蔽腔体，隔绝外部电磁干扰对内部高速信号的影响，同时避免接口自身的信号辐射对外围板卡上的敏感电路造成串扰。从设计思路层面拆解，这款接口采用卧式贴装的高度设计，整体安装后突出PCB板表面的高度控制在较低区间，能够适配超薄型设备的内部堆叠空间需求，接口的插接导向口做了倒角导向设计，公头插入时能够自动导正位置，避免插偏导致的内部端子弯折变形；

　　接口内部的胶芯采用耐高温LCP工程塑料注塑成型，能够耐受SMT回流焊过程中的高温环境，不会出现高温变形、端子移位的问题，胶芯上的端子卡槽采用错位防呆结构，组装过程中能够避免端子装反、错位的问题，提升生产组装的良率。关于安装边界与尺寸配合，这款接口的PCB焊盘设计严格遵循表面贴装元件的焊盘规范，信号引脚的焊盘宽度与引脚宽度匹配，两侧的固定接地脚设置了加大的焊盘尺寸，提升焊接后的机械强度；接口前端的插接面与设备外壳的开口位置需要预留0.1-0.2mm的装配间隙，避免外壳公差导致的接口对位偏移，接口后方的PCB布线区域需要预留足够的差分线走线空间，HDMI的高速差分对需要做等长处理，阻抗控制在100欧姆差分阻抗，

　　接口的屏蔽壳接地点需要与PCB的主地平面做低阻抗连接，保证屏蔽效能。在实际选型应用中，这类贴片式HDMI接口需要重点关注插拔寿命、端子保持力、高温焊接后的尺寸稳定性三个核心指标，这款结构的接口端子保持力设计满足单针大于10N的要求，能够避免公头插拔时将端子带出胶芯的失效风险，插拔寿命可达10000次以上，能够覆盖消费电子全生命周期的使用需求，同时接口的包装采用卷带包装形式，能够适配全自动SMT贴片机的批量生产需求，无需人工插件，大幅提升板卡生产的加工效率。在结构细节处理上，接口底部设置有定位柱，在贴装前可以先插入PCB上对应的定位孔中，提升SMT贴装时的位置精度，减少回流焊过程中的元件偏移问题；接口的金属外壳边缘做了卷边处理，避免组装过程中锐边划伤操作人员或者损坏周边线材，胶芯与金属外壳之间设置有卡扣限位结构，组装后胶芯不会出现前后窜动的问题，保证公头插入时端子对位的准确性。针对工业场景的应用需求，这款接口的外壳与胶芯之间的缝隙做了密封优化设计，能够阻挡一定程度的粉尘侵入，适配多尘的工业现场使用环境，端子的接触区域采用正向弹片设计，公头插入后弹片的正向压力能够保证稳定的接触压力，即使在设备存在轻微振动的工况下，也不会出现接触不良、信号闪断的问题。
