板端卧式SMA射频同轴连接器结构设计

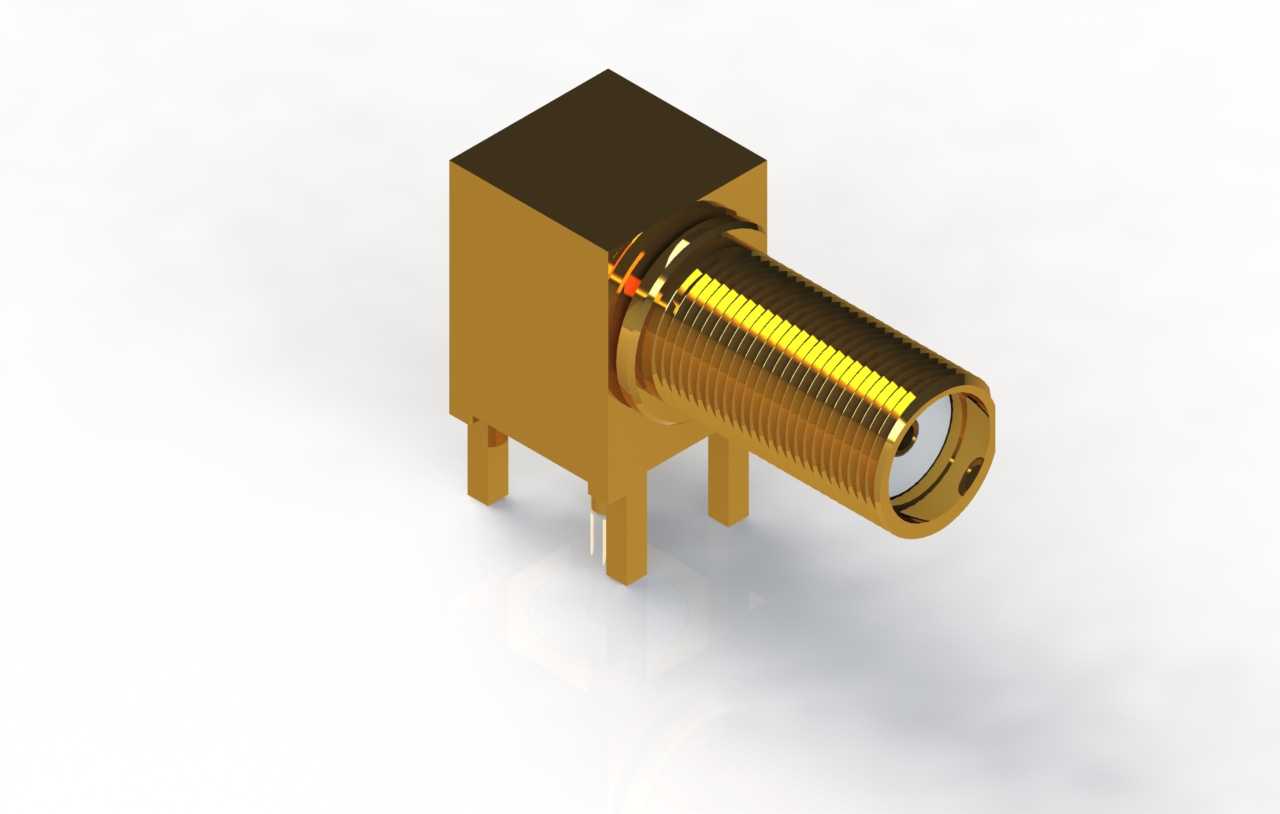

　　在射频通信设备、测试测量仪器、微波模块的PCB板级互连场景中，板端射频连接器的选型直接决定了整条射频链路的信号完整性表现，这款卧式板装SMA连接器正是针对高密度板载射频互连需求开发的标准接口元件。不同于直插立式SMA的垂直出线方式，这款卧式结构将接口轴线与PCB板面保持平行，能够大幅降低设备整机的垂直方向安装高度，适配薄型化通信终端、紧凑型射频前端模块的内部空间布局要求，在无线网桥、射频识别读写器、小型化信号源设备中应用广泛。

　　从功能特性来看，这款连接器采用标准SMA接口的螺旋式耦合结构，公头对接时通过外导体的螺纹旋合实现可靠锁紧，抗振动冲击性能远优于卡扣式射频接头，能够在车载通信、工业现场射频采集等存在持续振动的工况下保持稳定的接触阻抗。接头的标称阻抗统一为50Ω，适配绝大多数射频系统的阻抗匹配要求，工作频段覆盖直流到18GHz范围，能够满足微波段信号传输的低驻波要求，内导体采用插针式接触结构，对接时的接触电阻控制在毫欧级，避免信号传输过程中的额外损耗。

　　设计过程中首先需要明确PCB安装的边界约束：卧式结构的四个直插定位引脚分为两组，分别对应外导体接地与内导体信号传输，引脚间距严格匹配常规射频板的焊盘布局，引脚伸出PCB背面的长度控制在标准波峰焊工艺要求范围内，避免焊接后引脚过长导致的信号 stub 效应影响高频性能。连接器的金属外壳采用黄铜基材镀金处理，既保证外导体的导电连续性，也提升了接头的耐插拔磨损能力，接口内部的介质支撑件采用低介电常数、低损耗的聚四氟乙烯材质，精准固定内导体的同轴位置，保证整个接口段的阻抗连续，避免出现阻抗突变导致的信号反射。

　　外形尺寸设计上，接口端的外螺纹尺寸符合SMA标准接口的规范要求，能够与所有标准SMA公头线缆接头实现通用互换，不需要额外定制转接件。主体方块结构的宽度与高度经过反复优化，在保证结构强度的前提下尽可能缩小占用PCB的板面面积，相邻连接器的最小安装间距可以满足多通道射频阵列的布局要求，比如多通道接收机、相控阵天线单元的板端接口排布。尾部的内导体焊接引脚与外导体接地引脚之间设置了足够的绝缘间隙，避免焊接过程中出现连锡短路，同时引脚的位置度公差控制在0.1mm以内，保证插件时能够顺利对准PCB焊盘，不会出现插装偏位导致的焊接缺陷。

　　实际选型应用时需要注意，这款卧式连接器的出线方向平行于板面，配套的射频线缆弯折半径需要满足线缆本身的最小弯曲要求，避免线缆过度弯折导致的阻抗变化或者线缆损坏。在PCB布局时，连接器的接地引脚需要与板上的射频地平面实现充分连接，通常会在焊盘位置设置多个接地过孔，降低接地路径的电感，提升高频段的信号传输性能。对于需要进行密封处理的户外设备，还可以在连接器与PCB安装面之间增加导电密封胶圈，既提升电磁屏蔽性能，也能实现防潮防水的效果。

　　建模过程中需要重点关注螺纹部分的参数准确性，SMA接口的外螺纹为1/4-36UNS标准螺纹，牙型角、螺距、大径小径尺寸都需要严格符合标准规范，否则会出现对接时拧不紧或者滑牙的问题。内导体的插针直径、伸出长度也需要严格控制公差，保证对接时的插入深度符合要求，既不会因为插针过短导致接触不良，也不会因为插针过长顶坏对接接头的内部结构。介质支撑件的内孔与外圆同轴度公差需要控制在0.02mm以内，保证内导体与外导体的同轴度，避免偏心导致的阻抗偏移。四个安装引脚的位置度、共面度也需要在建模时明确标注公差要求，满足自动化插件工艺的生产要求，提升批量生产时的良率。
