双端口带指示灯千兆磁性网络连接器结构

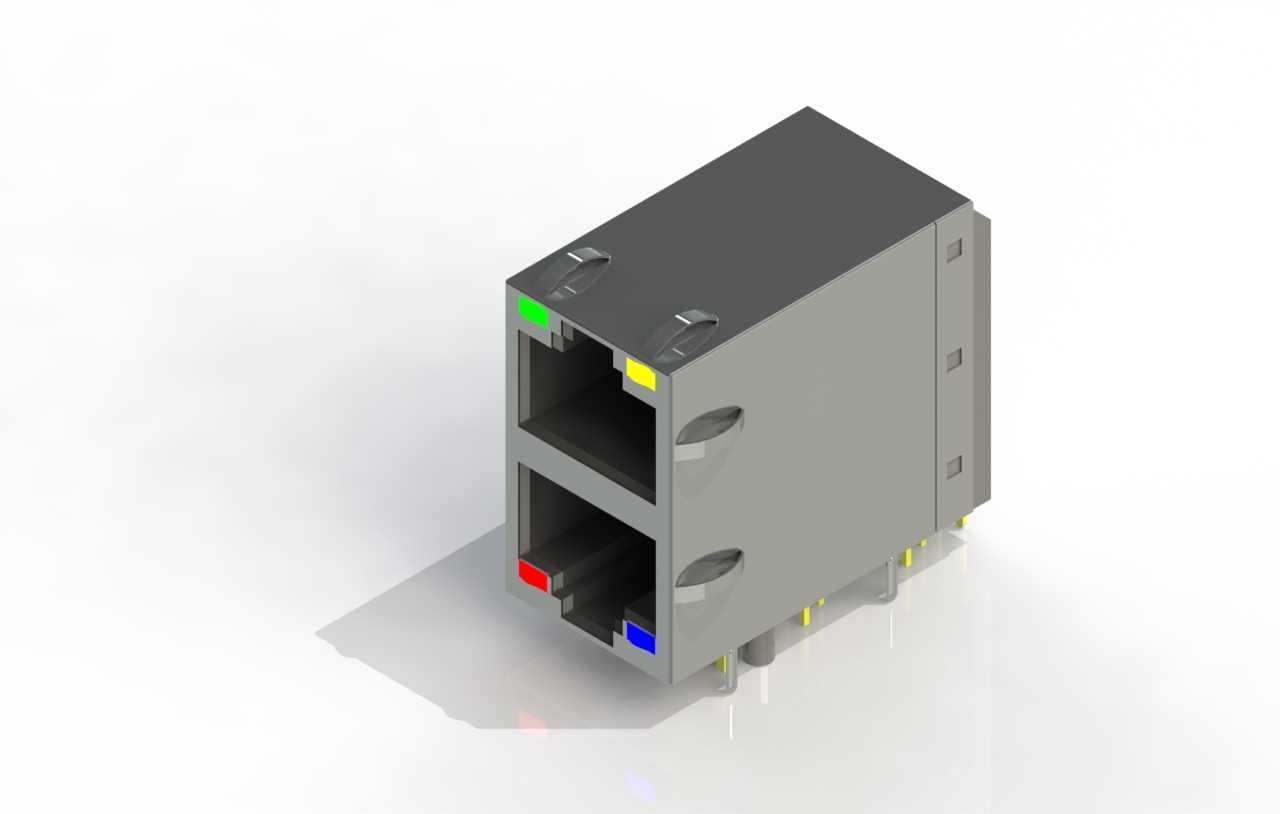

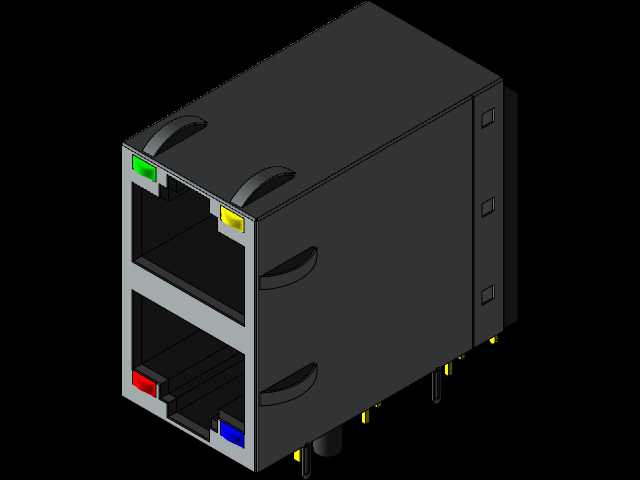

　　在工业控制板卡、嵌入式网关、工业交换机、伺服驱动通讯端口这类需要以太网物理层连接的场景里，集成磁性组件的RJ45连接器是绕不开的核心接插件，这次建模的双端口千兆带灯连接器，就是针对板上安装场景做的结构还原。做这类接插件建模的时候，首先要卡准的是PCB安装边界，毕竟这类器件都是直接过波峰焊焊在主板上的，引脚间距、插脚伸出长度、塑壳底部离板高度差一丝，都会导致SMT或者波峰焊的时候出现虚焊、顶件的问题。这个双口结构采用上下堆叠的端口布局，相比并排双口能节省近40%的板上横向占用空间，对于端口密度要求高的紧凑型通讯设备来说，这个布局优势非常明显，比如1U机架式设备的前面板，堆叠布局能在有限高度里排布更多端口。

　　从功能特性上看，这个连接器内部已经集成了网络变压器、共模电感、阻抗匹配电阻这些分立磁性元件，不需要在PCB上额外单独布置网口磁性件，能大幅简化主板布线，同时减少信号传输路径上的阻抗不连续点，保证千兆以太网1000BASE-T标准下的信号完整性。端口侧边布置的多色状态指示灯，分别对应每个端口的链路连接状态、数据传输速率、活动状态，不同颜色的灯位布局严格遵循通用网口指示灯的排布规范，绿灯对应链路连通、黄灯对应千兆速率、红蓝色对应数据收发状态，设备运维人员不用进入系统后台，直接看端口灯就能快速判断链路工作状态，排查现场接线故障的时候效率能提升很多。

　　建模过程中对外形细节的还原完全参照实际器件的装配公差来做，塑壳主体采用阻燃PBT材质的壁厚设定，外壳上的弹性卡扣是用来跟前面板安装孔卡合固定的，卡扣的变形量、卡合凸台的高度都做了1:1还原，实际装配的时候不需要额外螺丝固定，直接推入面板开孔就能卡紧，抗振动性能满足工业现场的使用要求。塑壳侧面的定位凸台，是用来跟PCB上的定位孔配合的，过炉焊接之前先把凸台卡进PCB定位孔，能避免焊接过程中器件偏移，保证所有插脚都能准确对准焊盘。底部的焊脚分为信号引脚和固定引脚两种，固定引脚做了加宽处理，焊接之后能提供足够的机械强度，哪怕现场插拔网线的时候用力过猛，也不会把焊盘从PCB上扯下来。

　　做结构设计选型的时候，这类集成磁性的网口还要考虑电磁屏蔽性能，这个模型还原了器件外壳的金属屏蔽层结构，屏蔽层的接脚直接连通PCB的保护地，能有效阻隔外部电磁干扰对网口信号的影响，同时避免板上高频信号从网口位置向外辐射，满足工业级设备的EMC测试要求。端口内部的插针接触件采用镀金处理的结构设定，接触电阻稳定，多次插拔之后也不会出现接触不良的问题，插拔寿命满足至少1000次以上的使用要求，适合工业现场需要频繁调试接线的使用场景。另外模型里也还原了端口内部的防呆结构，水晶头插入的时候只有正确方向才能卡进接口，避免反插损坏内部插针。

　　从安装尺寸的边界来看，这个双口连接器的整体高度、深度都做了精准控制，塑壳顶部跟设备外壳内壁的安全间隙预留了1.5mm，避免装配的时候出现顶壳问题，端口端面跟前面板的齐平度公差控制在0.2mm以内，保证水晶头插入之后能完全卡合，不会出现插不到位导致的链路丢包问题。在做整机结构校核的时候，还要注意网口周围的器件避让，接口前方不能有高出面板的结构件遮挡，保证水晶头插拔的时候有足够的操作空间，侧边的指示灯位置要跟面板上的丝印标识对齐，方便运维人员识别对应端口的状态。
