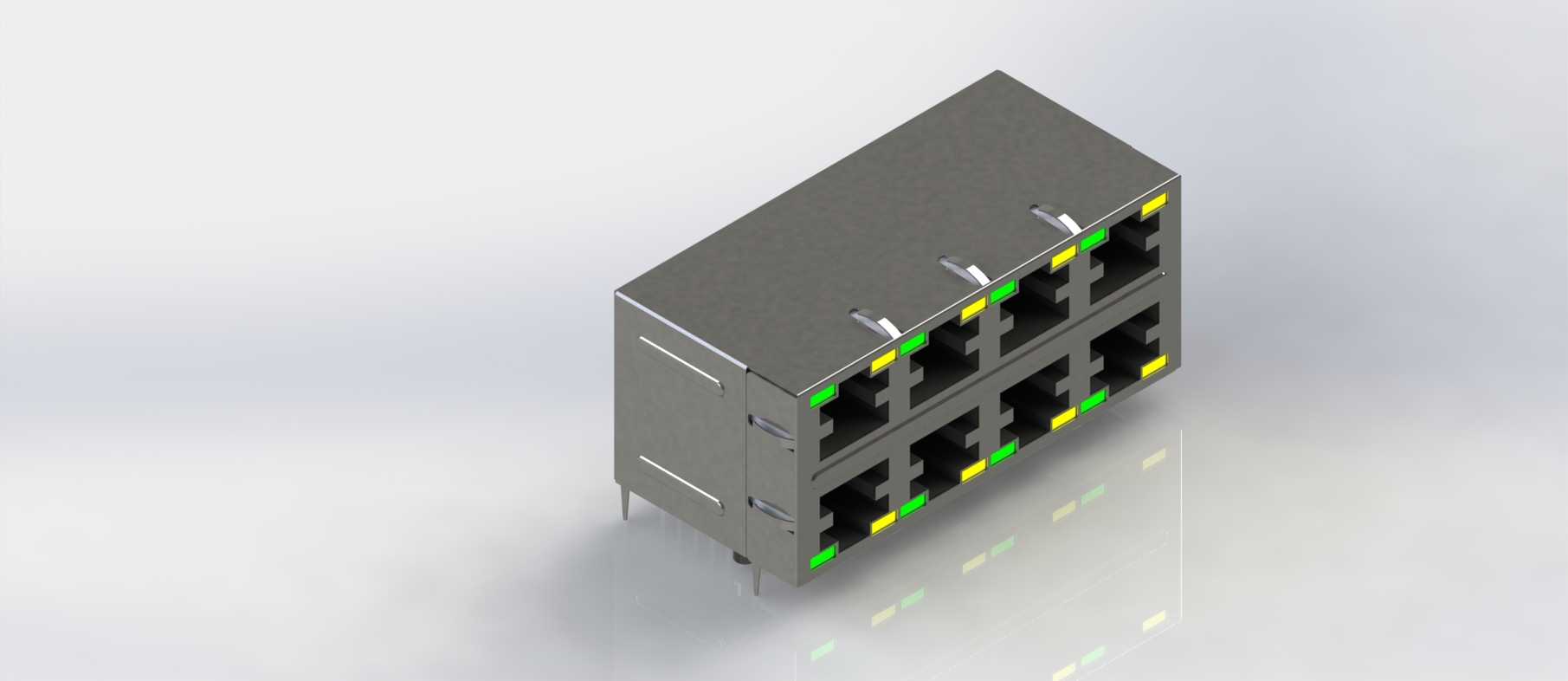

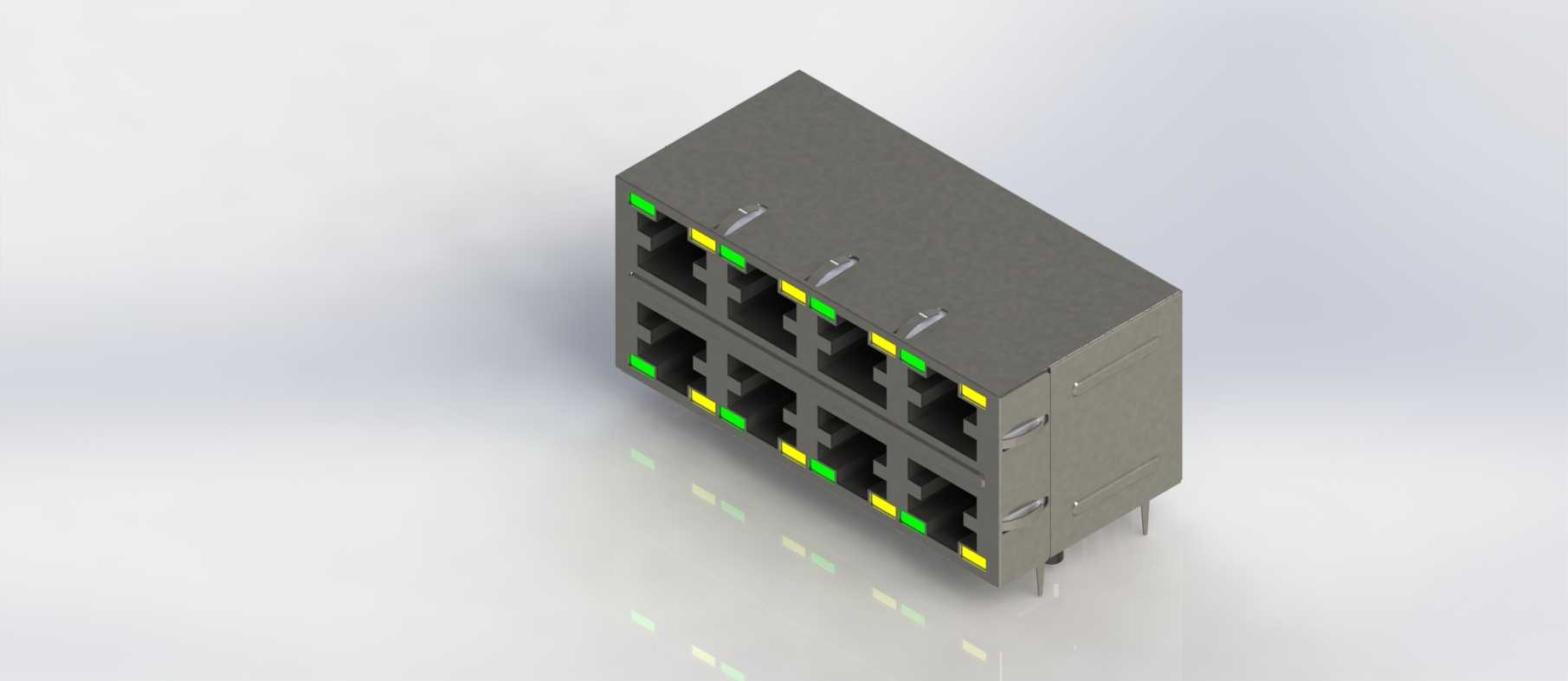

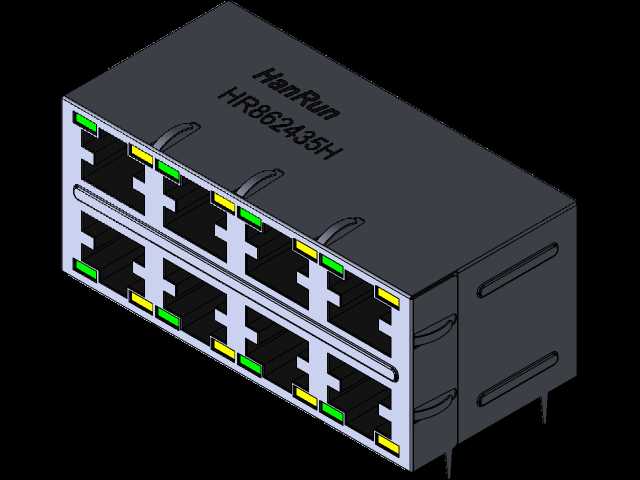

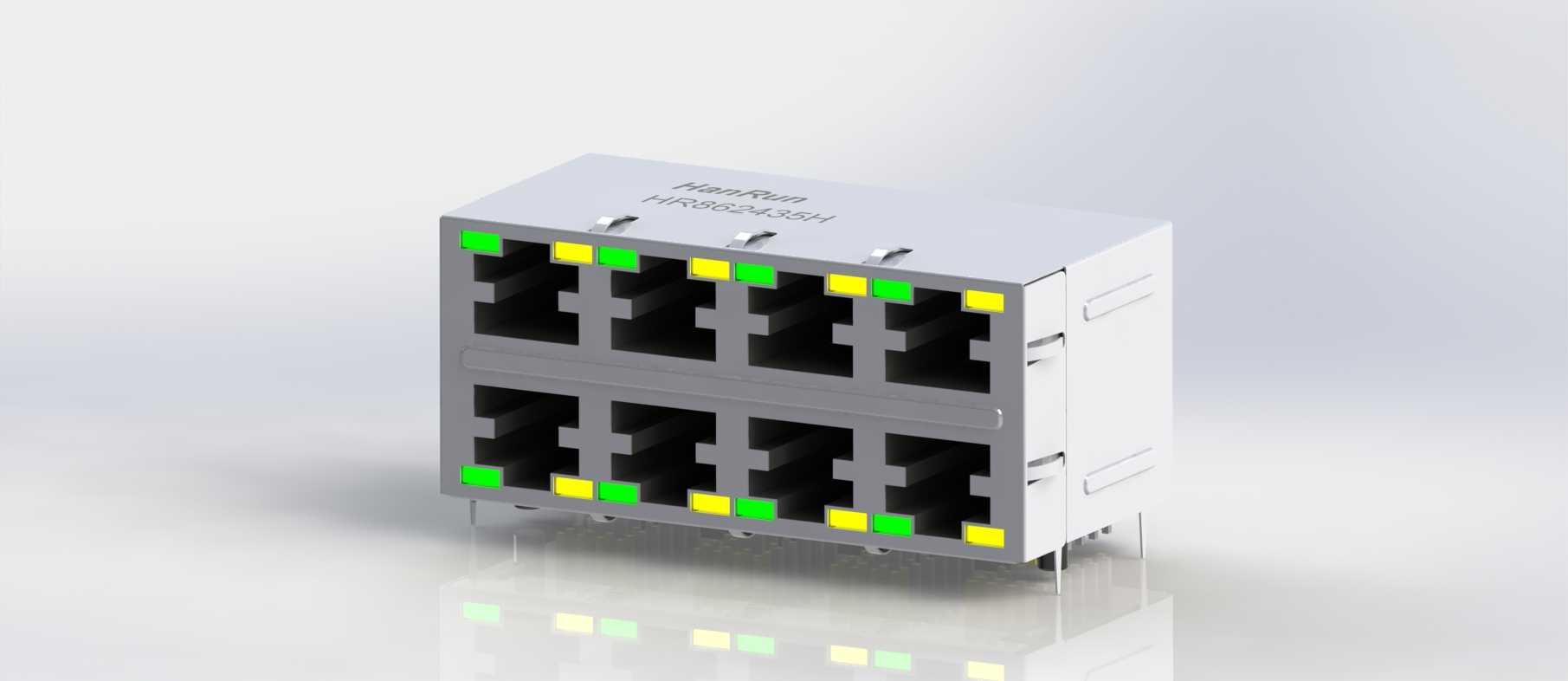

双层2X4端口RJ45网络磁插孔结构

　　在工业通讯设备、商用网络交换机、嵌入式工控主板的硬件布局中，这类双层堆叠式RJ45磁插孔是高密度布线场景下的核心接插件，区别于单端口网口，2行4列共8个端口的堆叠设计，能在有限的面板安装空间内实现多路网口集成，大幅缩减设备面板的横向占用尺寸，适配1U标准机架式设备的面板布局要求，也能满足紧凑型嵌入式控制设备的板载接口布置需求。这类集成网络变压器的磁插孔，将信号隔离、阻抗匹配、共模抑制的磁性元件直接集成在连接器壳体内部，无需在PCB上额外布置分立的网络变压器元件，既减少了PCB板上的元件占用面积，也缩短了网口引脚到PHY芯片的信号走线长度，降低高速以太网信号传输过程中的反射、串扰风险，提升千兆甚至万兆网络传输的信号完整性。

　　从结构设计角度看，该连接器采用金属屏蔽外壳设计，壳体两侧设置有板载固定焊片，焊接到PCB板后能形成可靠的机械固定，避免插拔网线时的作用力直接传递到信号引脚导致焊盘脱落，同时金属外壳与PCB板的接地焊盘连通后，能形成连续的屏蔽腔体，抑制外界电磁干扰对内部高速差分信号的影响，也能减少接口自身的电磁辐射向外泄露。端口内部的接触端子采用镀金处理，保证多次插拔后的接触可靠性，每个端口旁集成的黄绿双色指示灯，能直接对应端口的链路连接状态与数据传输状态，无需在面板上额外布置指示灯元件，简化面板的开孔与装配工序。安装边界上，这类2X4堆叠式RJ45磁插孔的引脚采用标准的直插式排布，引脚间距符合通用接插件的焊盘设计规范，

　　壳体的高度方向尺寸经过严格控制，双层端口的上下间距满足标准RJ45水晶头的插拔操作空间，不会出现上下端口同时插拔水晶头时的干涉问题，壳体前端的定位凸台能与设备面板的开孔精准配合，保证装配后面板外观的齐整度，同时在壳体与面板接触位置预留有屏蔽弹片，装配后能与设备面板的金属层可靠接触，进一步提升整体屏蔽效能。实际应用中，这类连接器广泛用于工业以太网交换机、多网口工控主机、网络服务器、安防监控录像机等需要多路网络接入的设备，相比采用多个单端口RJ45连接器的设计方案，集成式的2X4磁插孔能大幅减少SMT或波峰焊的工序步骤，降低生产装配的复杂度，同时统一的壳体公差能保证所有端口的位置度一致，

　　避免多个独立连接器焊接时出现的位置偏移导致的面板装配干涉问题。设计建模过程中，需要重点关注每个端口内部的端子排布位置、屏蔽壳的卡扣结构、指示灯的导光通道设计，以及引脚的成型角度，既要保证端子与水晶头接触的正向压力符合行业标准，也要保证壳体内部的磁性元件有足够的容纳空间，同时导光通道的设计要让指示灯的光线能均匀传导到端口前端，不会出现漏光、光线偏斜的问题。另外，连接器底部的定位柱设计需要与PCB上的定位孔精准匹配，在焊接时能起到预固定的作用，防止过波峰焊时连接器出现偏移，壳体两侧的固定脚需要设计足够的焊接面积，保证承受网线插拔的侧向力时不会出现松动。
