带侧置卷带结构的圆盘基座柱状承接件

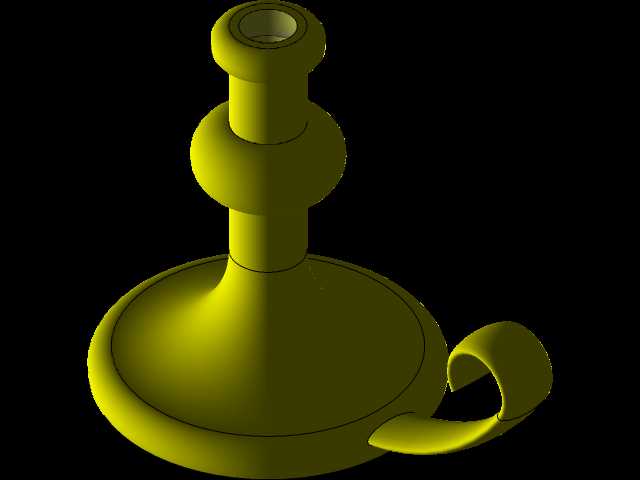

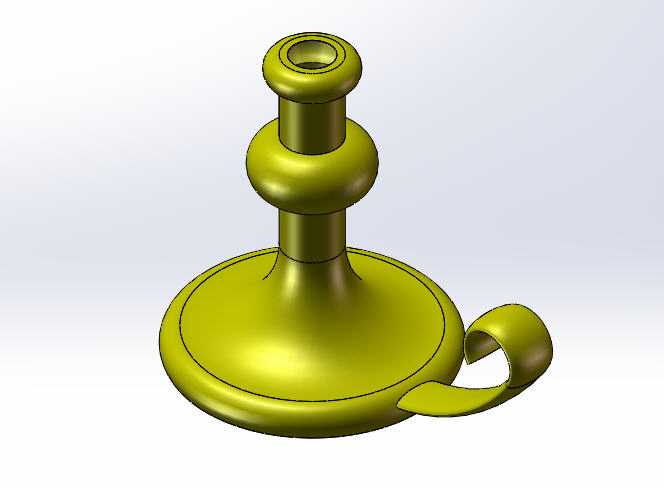

　　日常做结构配套设计时，这类带侧置卷带的圆盘基座柱状承接件，大多用在小型流体管路终端、桌面式实验气路接驳、小型光学设备调平支撑这类场景里，之前做实验室气路改造项目时，就碰到过类似结构的需求，当时要在实验台边缘做可临时接驳的气嘴支撑，既要保证基座和台面贴合稳定，又要在侧方预留束带位置来固定外接的细软气管，避免管路拖拽导致接口松脱。从结构功能来看，底部圆盘基座是整个构件的承载基础，设计时特意做了大直径的平底结构，和安装面接触时能分散竖向载荷，哪怕上方接了带一定重量的管路接头，也不会出现侧翻偏移，基座边缘做了小圆弧过渡，既避免安装时锐边划伤操作人员，也能减少应力集中，长期受交变载荷时不会在根部出现开裂。中间的柱体分三段设计，最下方和圆盘衔接的位置做了渐变锥度过渡，能把柱体承受的侧向力平滑传递到整个圆盘基座，不会在衔接位置出现应力断层；中间的鼓形凸起是限位结构，外接配套的卡扣或者固定环时，可以直接卡在这个凸起位置，不用额外做定位销或者紧定螺丝，装配效率能提升不少；最上方的空心柱是核心接驳部位，内孔做了标准的光面配合公差，和外接的管路插头、导杆类零件配合时，既能保证插拔顺畅，又不会出现过大的配合间隙导致漏气或者晃动。侧方延伸的卷带结构是这个构件的特色设计，卷带做了自然的圆弧卷曲，和基座侧面一体成型，不用额外装配束线零件，外接的细软管线可以直接卡进卷带的圆弧间隙里，卷带自身的弹性可以把管线牢牢固定，避免管线受外力拖拽时拉扯到上方的接驳接口，

　　之前做同类结构时试过单独装塑料扎带固定管线，时间长了扎带老化断裂就会出问题，这种一体成型的卷带结构，和主体材质一致，耐老化性能更好，也不会出现扎带松脱的情况。从安装边界来看，整个构件的最大外缘由底部圆盘决定，安装时只需要预留比圆盘直径大5mm左右的平面安装空间即可，不需要额外的沉孔或者复杂安装位，既可以用胶接方式固定在光滑台面，也可以在圆盘上预留安装孔用螺丝固定，适配不同的安装场景。柱体总高度控制在常规接驳操作的舒适区间，上方接口的高度刚好匹配日常手动插拔操作的位置，不用弯腰或者抬手就能完成接驳操作。设计这类构件时，首先要核算基座直径和柱体高度的比例，避免高径比过大导致整体稳定性不足，一般基座直径要达到柱体总高度的三分之二以上，

　　才能保证承受侧向力时不倾覆；其次要注意中间鼓形凸起的直径差，凸起部分比上下柱体大出的尺寸要控制在合理范围，既要能起到限位作用，又不能过大导致装配时卡扣无法顺利套入；侧方卷带的卷曲半径要适配常用的细软管线外径，卷带和基座之间的开口间隙要比管线外径小1mm左右，依靠材质自身的弹性把管线卡紧，同时卷带的厚度要做渐变处理，和基座衔接的位置厚度更大，往卷曲末端逐渐变薄，既保证衔接位置的结构强度，又让卷带末端有足够的弹性方便管线卡入。内孔的加工精度要根据实际接驳需求调整，如果是气路接驳场景，内孔表面粗糙度要控制在Ra1.6以下，配合密封圈使用时能保证密封性能；如果是作为支撑导套使用，内孔可以适当降低粗糙度要求，但要保证圆柱度公差，

　　避免导杆滑动时出现卡滞。实际应用中，这类构件还可以根据场景调整材质，用在腐蚀环境时可以选工程塑料一体注塑成型，用在有一定载荷的机械支撑场景时可以选金属材质压铸或者机加工成型，不管是哪种材质，结构设计的核心逻辑都是一致的，就是保证基座稳定、接驳可靠、管线固定方便，减少额外的装配零件，降低整体的故障点。之前在做小型桌面点胶设备的供胶管路支撑时，就参考了这类结构，把点胶头的供气管固定在侧方卷带位置，之前用普通的柱状支撑时，气管经常拖拽导致点胶头位置偏移，换了这个结构之后，气管被卷带牢牢固定，哪怕设备做小范围移动，气管也不会拉扯到点胶头，设备的定位精度稳定性提升了很多。还有在做教学实验仪器的气路接口时，这类结构的大圆盘基座可以直接放在实验台上不用固定，学生插拔气管时不会把整个接口拽倒，侧方的卷带还能把多余长度的气管卷起来收纳，避免实验台上管线杂乱绊倒学生，实用性很强。
