带密封旋盖双层便携饮品盛装杯结构设计

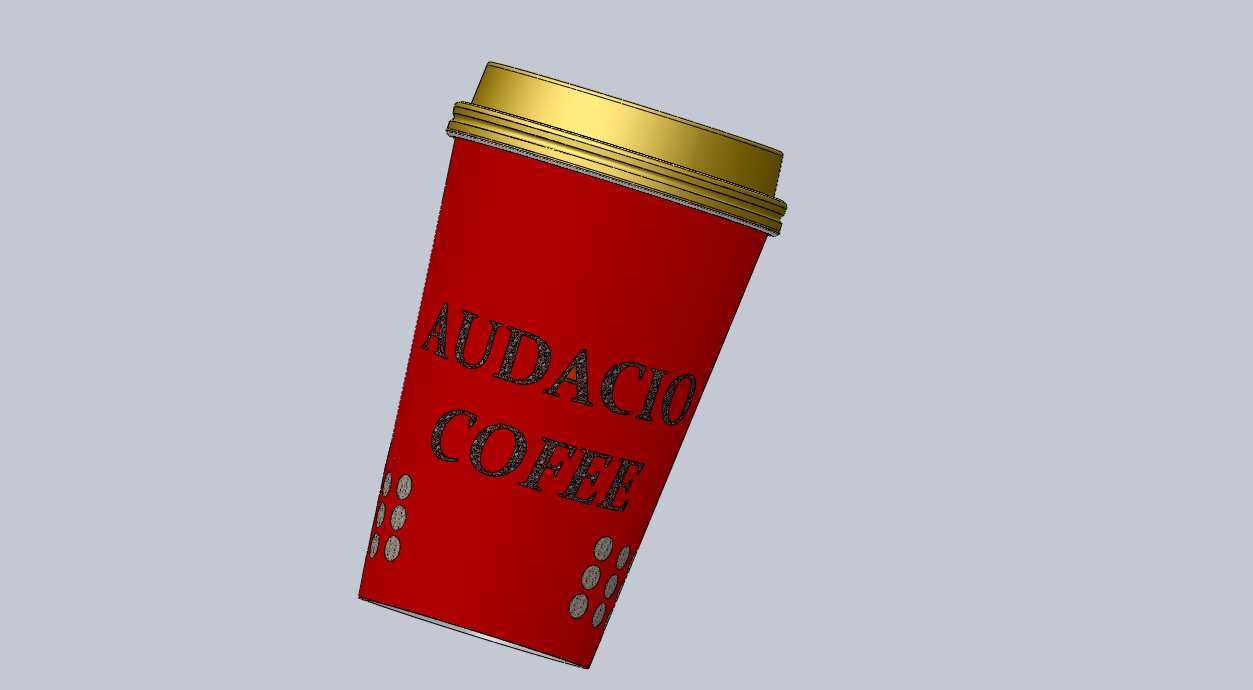

　　日常商用与通勤场景中，外带热饮的盛装容器一直是结构设计领域兼顾实用与体验的细分方向，这款带密封旋盖的双层饮品杯，核心针对热咖啡等高温饮品的外带、手持携带场景做结构优化，解决常规一次性纸杯易渗漏、保温差、握持烫手的普遍痛点。从实际使用场景出发，这款杯体可适配连锁咖啡店外带出品、办公室日常饮水、短途通勤携带等多个场景，杯身做直筒收腰的微弧过渡，没有突兀的棱角结构，既适配常规车载杯架的安装尺寸边界，也能匹配多数商用咖啡机的出品接取高度，放置在桌面时底部做微收的平底结构，接触面积足够大，不会因为轻微磕碰出现侧翻漏液的问题。

　　结构设计层面，杯体采用双层中空的结构形式，内层接触饮品的部分做食品接触级的光滑内壁，没有多余的加强筋凸起，日常使用后冲洗无清洁死角，外层为握持受力层，两层之间预留均匀的空气隔热间隙，盛装90摄氏度以上的热咖啡时，外层表面温度能控制在40摄氏度以内，长时间握持不会出现烫手感，不需要额外加装杯套就能直接手持。杯口位置做外翻的卷边结构，配合螺纹旋合的杯盖实现密封，螺纹采用大导程的多头梯形螺纹，仅需要旋转不到半圈就能完成杯盖的锁紧与开启，相比常规小螺距螺纹的杯盖，单手操作时的开合效率更高，适合通勤路上单手持杯、单手操作的使用场景。

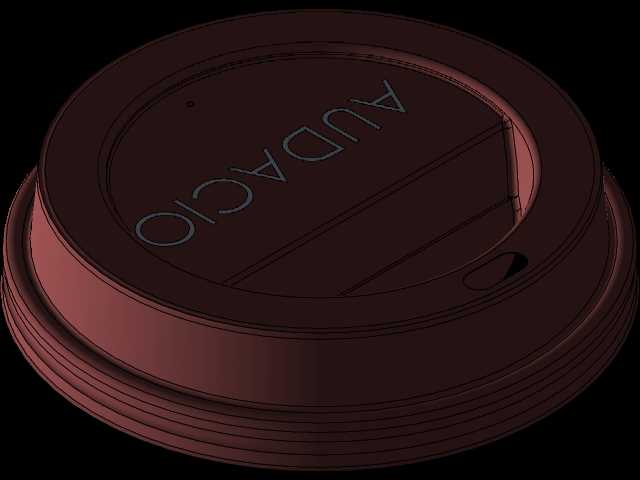

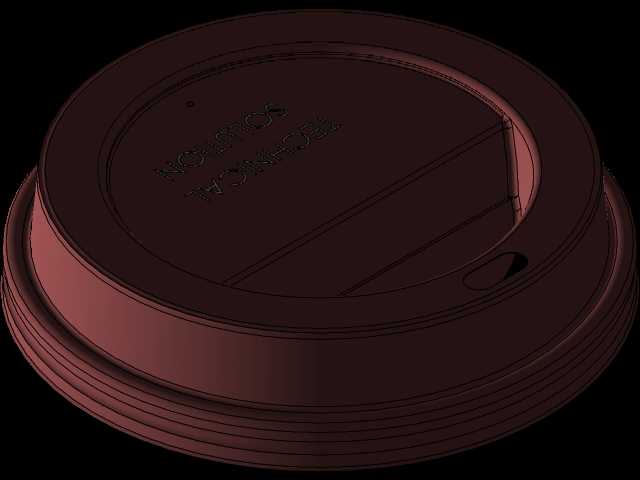

　　杯盖部分的结构做了多区域功能划分，最外圈是软质密封胶圈的安装槽，胶圈采用过盈配合的方式嵌入槽内，与杯口卷边的上沿、内侧壁同时形成两道密封面，即使杯体整体倒置放置，也不会出现饮品渗漏的问题，放在背包侧袋时不用担心漏液打湿随身物品。杯盖顶面做了嵌入式的饮口挡片，挡片与盖体通过薄边铰链连接，不需要额外加装卡扣结构，依靠塑料本身的弹性形变实现饮口的开启与闭合，挡片闭合时刚好嵌入饮口的沉台内，表面与盖体顶面齐平，不会因为背包内的物品剐蹭意外打开饮口。盖体靠近饮口的位置做了微凹的导流弧面，饮用时饮品顺着弧面流出，不会出现顺着杯壁流淌的挂壁问题。

　　尺寸边界上，这款杯的整体容量控制在常见的中杯饮品区间，整体高度适配常规便利店、咖啡店的现制饮品出品规格，杯身最大外径控制在75毫米以内，刚好适配市面绝大多数车型的前排杯架尺寸，放入杯架后不会因为直径过大卡滞，也不会因为直径过小行驶过程中出现晃动异响。杯盖的外径比杯身最大外径大3毫米，形成一圈微小的凸沿，手持时手指可以搭在凸沿下方，提升握持的稳定性，即使手心出汗也不容易出现杯体滑脱的问题。

　　从建模实现的角度看，整个产品的所有曲面都做了曲率连续处理，没有碎面、尖角的结构，后续开模生产时拔模角度统一设置在1.5度以上，所有棱边都做了R0.5以上的圆角过渡，避免注塑生产时出现应力集中导致的开裂问题。杯体与杯盖的旋合位置做了0.2毫米的配合间隙预留，考虑到塑料件注塑成型后的收缩率偏差，即使生产过程中出现尺寸的小幅波动，也能保证旋合的顺畅度，不会出现卡滞或者旋合过松漏液的问题。双层杯体的底部做了隐藏式的排气孔结构，生产装配时能排出两层之间的空气，避免使用过程中因为温度变化导致夹层内出现负压，造成杯体变形的问题。
