多轴钻机用长轴式主轴结构设计

　　在多孔批量钻削加工场景中，多轴钻机的核心执行部件直接决定孔位加工精度与设备连续运行稳定性，这款主轴正是针对多轴钻机的排布需求设计的专用传动执行件，适配密集孔位同时加工的工位布局。从实际加工场景来看，这类主轴常应用于汽配零件多孔钻、五金件群钻加工、型材预钻孔等工序，单台多轴钻机往往会根据加工孔位数量排布数根到数十根同规格或相近规格的主轴，每根主轴末端装夹对应规格的钻头，在动力头驱动下同步完成进给钻削动作，相比单轴逐孔加工能大幅提升批量零件的加工效率，同时保证同批次零件孔位的位置度一致性。

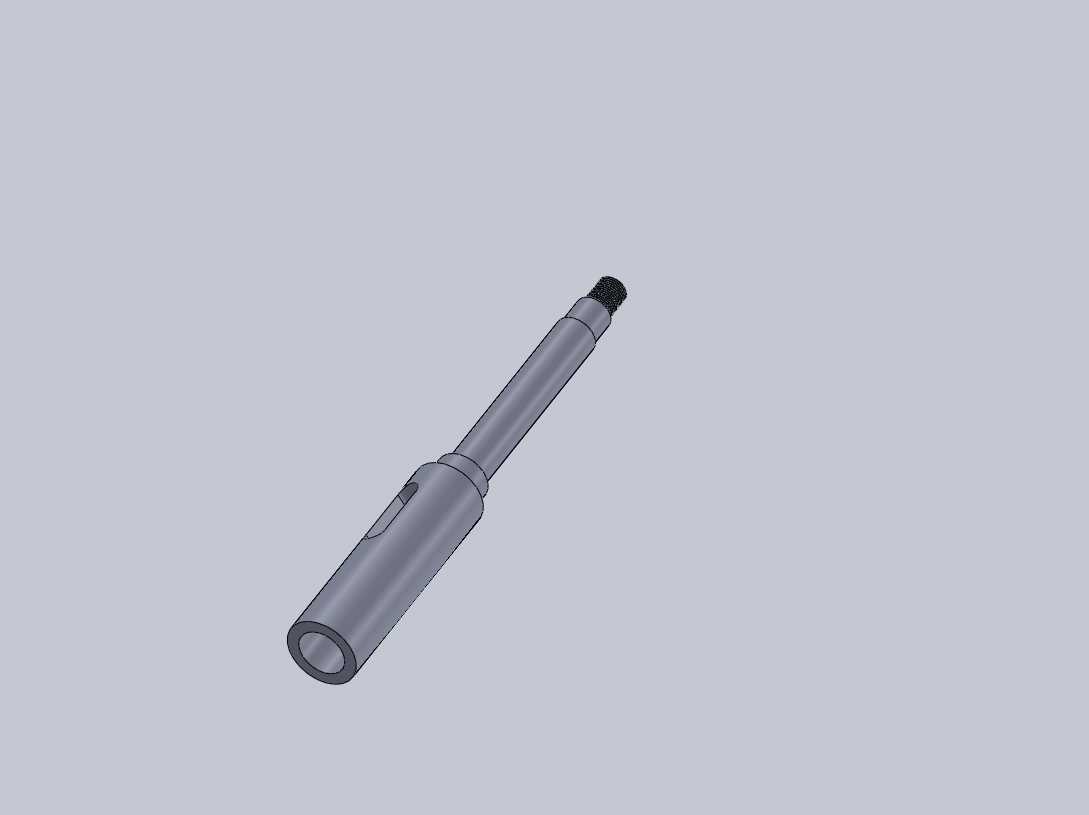

　　从结构设计逻辑来看，这款主轴采用阶梯长轴构型，整体沿轴向做分段变径处理，靠近输出端的大直径段做了中空设计，可直接适配标准钻夹头的安装锥面或直柄装夹需求，中空内孔可通切削液，在深孔钻削时能直接将切削液输送到钻尖位置，有效降低钻削温度、延长刀具寿命，同时避免切屑堵塞排屑槽。轴身中段的定位轴径严格匹配多轴钻机安装板的轴承位公差，通常会配对安装深沟球轴承与推力轴承，分别承担钻削过程中的径向切削力与轴向进给力，避免轴身受载变形导致孔位偏斜。靠近动力输入端的小直径轴段做了扁位与螺纹结构，扁位用于和传动齿轮或同步带轮周向固定，传递旋转扭矩，末端螺纹用于锁紧传动件，防止高速旋转时传动件松脱移位。

　　在安装边界设计上，这款主轴的轴向总长充分考虑多轴钻机的安装板间距，轴身各阶梯段的过渡位置均做了圆角卸荷处理，避免应力集中导致轴件在长期交变载荷下出现疲劳断裂。轴身表面做了调质处理，硬度控制在适合轴承配合的区间，既保证轴芯的韧性，又保证安装轴承位置的耐磨性，长期运行不会因为轴承内圈跑圈导致安装间隙变大。设计时特意控制了轴的径向跳动公差，在装夹刀具的输出端位置，静态径向跳动控制在0.01mm以内，确保钻削时钻头不会出现摆振，避免孔径扩大、孔壁粗糙度超差的问题。

　　从实际使用的适配性来看，这款主轴的结构设计充分考虑了多轴钻机的维护便利性，各配合轴径的尺寸均采用行业通用公差带，更换轴承、密封件时无需定制非标配件，日常维护只需定期补充润滑脂即可，无需复杂的拆解调整。轴身的中空通道除了通切削液之外，也可适配内冷钻头的安装，满足硬质合金内冷钻的高速钻削需求，针对钢件、铸铁件、铝合金件等不同材质的钻削加工都能适配，不需要对主轴结构做额外改动。在排布多根主轴时，相邻主轴的中心距可根据轴身最大外径做最小化排布，最小可实现十几毫米间距的孔位同时加工，适配密集法兰孔、筛板孔等特殊工件的加工需求，不会出现轴身干涉的问题。

　　设计过程中还特意考虑了钻削过程的排屑与防护需求，轴身靠近安装板的位置预留了密封圈安装槽，可加装骨架密封圈阻挡钻削产生的切屑、切削液进入轴承腔，避免轴承过早磨损失效。输入端的传动连接位置做了退刀槽设计，加工传动件安装位时不会出现刀具让刀导致的尺寸超差，保证传动件安装后端面与轴肩贴合紧密，高速旋转时不会出现动平衡超差的问题。整体结构没有冗余的复杂设计，所有结构特征都服务于钻削传动、安装定位、载荷承载这几个核心功能，在保证结构强度的前提下尽可能控制轴件自重，降低旋转时的惯性力，减少设备启停时的冲击，延长整套传动系统的使用寿命。
