多孔位集成式多轴传动安装座结构设计

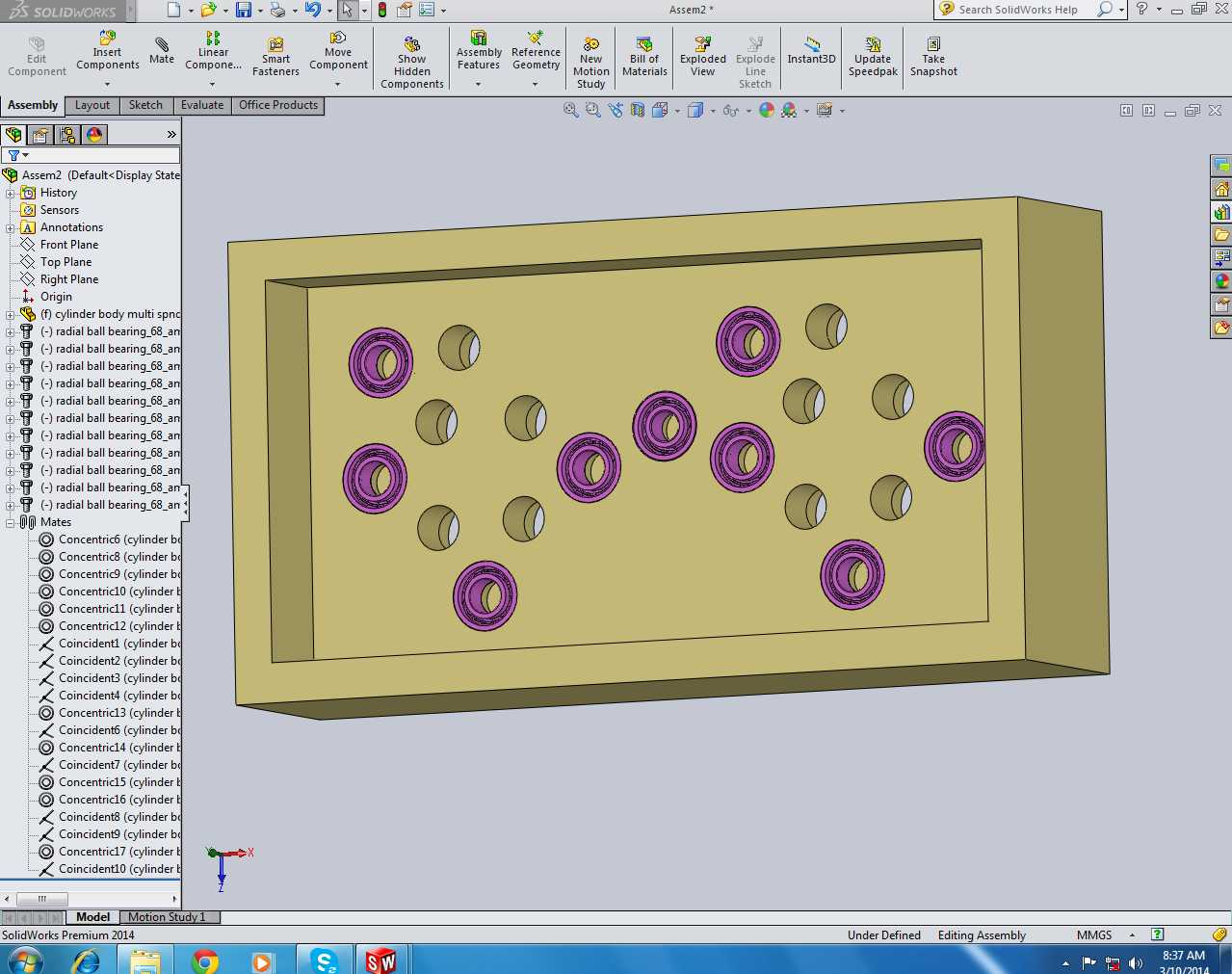

　　在多轴钻孔、多轴攻丝这类批量孔加工工位上，这类集成式安装座是核心的承载定位构件，日常产线里做法兰盘多孔同步加工、小型壳体群孔加工时，都需要靠这类基座把多个输出轴的位置精准固定，避免单轴逐个加工带来的位置度偏差，也能大幅压缩单工件的加工节拍。从结构本身来看，整个基座采用框式凹腔设计，外围的实体边框承担整体的结构刚性，凹腔内部预留了轴系组件的安装空间，不会让突出的轴端和安装基面产生干涉。设计孔位的时候，完全匹配对应加工件的孔位坐标，每个带衬套的孔位都是输出轴的定位基准，孔与孔之间的中心距公差严格控制在±0.02mm以内，保证各个轴运转的时候不会出现干涉、偏磨的问题，剩下的光孔是基座本身和设备机架连接的固定孔，

　　安装时可以通过这些孔位调整基座的水平度，保证所有输出轴的轴线都垂直于工件加工面。做结构设计的时候，首先要核算整个基座的受力情况，多轴同时进给的时候，每个轴都会传递轴向进给力和切削扭矩，框式结构的壁厚要保证在满负载加工时，整体变形量不超过0.01mm，不然会直接影响加工孔的垂直度和位置精度。孔位排布的时候特意错开了轴系组件的安装空间，相邻两个轴的轴承座不会出现空间重叠，每个衬套安装孔都设计了对应的沉台，用来给轴承外圈做轴向定位，压装衬套的时候可以保证衬套端面和基座平面的平行度，避免轴系转动时出现额外的径向跳动。安装边界上，基座的底面是全平面加工，粗糙度要求达到Ra1.6，

　　和设备安装面贴合的时候不需要额外加调整垫片就能保证接触面积超过85%，外围的固定孔采用长圆孔与圆孔组合的设计，安装时可以小范围调整基座的位置，补偿机架加工带来的装配误差，凹腔的深度刚好覆盖轴系的轴承座部分，不会让轴承座突出基座表面，既可以避免加工过程中切屑进入轴承配合位置，也能减少整个多轴头的整体厚度，让设备的布局更紧凑。实际应用的时候，这类基座不需要额外做防护结构，凹腔本身就可以阻挡大部分切削液和切屑溅入轴承位置，日常维护只需要定期从衬套位置加注润滑脂即可，不需要拆解整个基座。设计过程中特意把所有安装孔的位置做了对称校验，避免出现某一侧孔位过于集中导致的基座刚性不均，在孔位密集的区域，适当增加了局部壁厚，

　　防止长期受切削力影响出现局部变形，基座的边角位置都做了倒角处理，既可以避免安装时划伤操作人员，也能消除加工时的应力集中点，提升基座的长期使用稳定性。对于做非标自动化设备设计的工程师来说，这类结构可以直接复用在各类多轴加工工位上，只需要根据实际加工件的孔位坐标调整对应孔的位置和间距，不需要重新设计整体的框式结构，能大幅缩短设计周期，同时框式结构的刚性表现比平板式安装座高40%以上，在高速进给的加工场景下也不会出现共振问题，能有效提升加工孔的表面质量和位置精度。
