花键连接式机械传动操纵臂结构设计

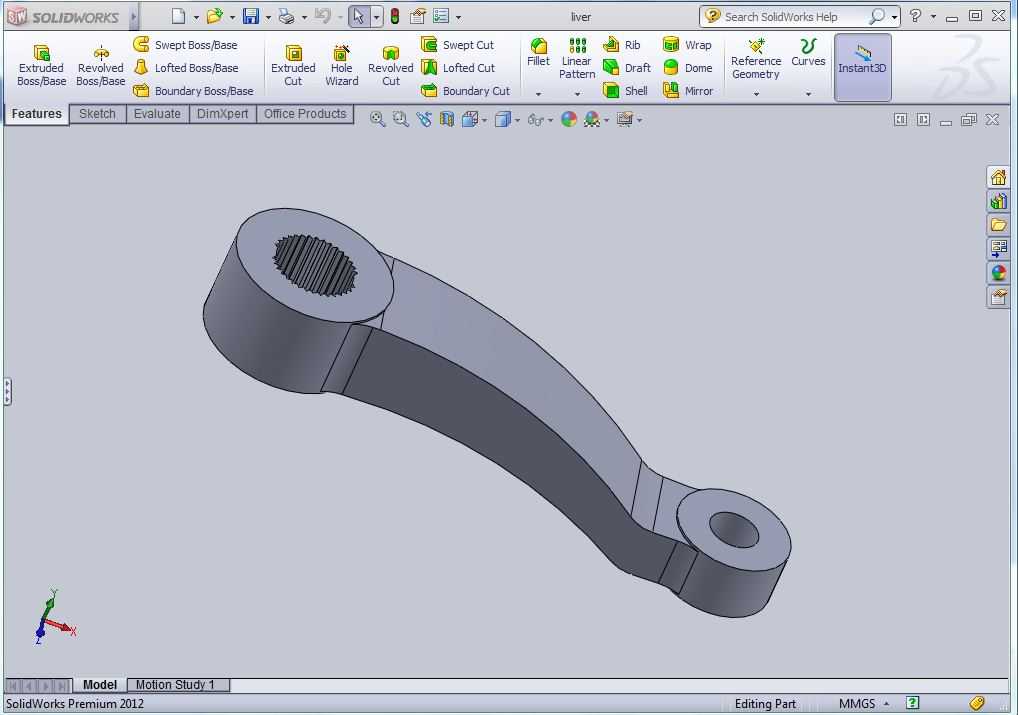

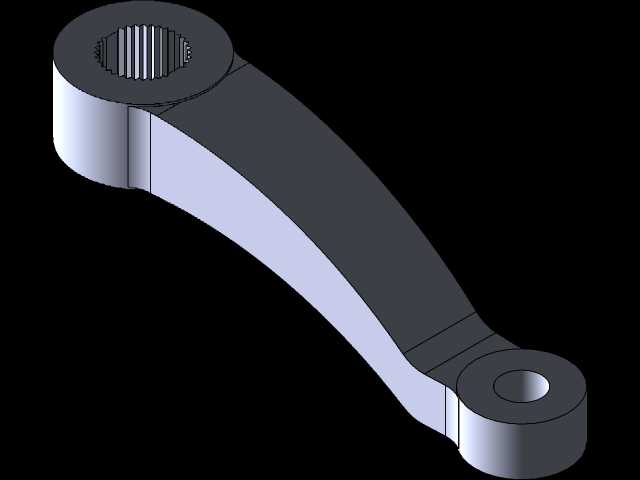

　　在各类需要手动或机构驱动实现行程切换、离合控制、档位调节的机械设备中，这类弯臂式操纵构件是传递操纵力、实现动作转换的核心受力零件，常见于机床操作机构、农用机械变速单元、工程机械操纵系统、工业设备离合控制模块中，承担着将输入端的扳动、摆动作用力传递到执行端，完成机构位置锁定、动力通断、行程切换的实际功能。从结构设计逻辑来看，该操纵臂采用了弯臂式的力臂优化构型，一端设计为内花键通孔结构，用于和对应规格的花键轴实现周向固定，这种连接方式相比普通平键连接，能承受更大的交变扭矩，同时保证轴与臂之间无相对转动间隙，避免操纵过程中出现空行程，花键齿的啮合接触面积更大，在频繁往复扳动的工况下，齿面的接触应力更小，能有效延长构件的疲劳使用寿命。

　　另一端设计为光孔铰接端，用于和拉杆、连杆类传动构件通过销轴实现铰接，铰接孔的端面做了凸台加厚处理，避免销轴铰接处的孔壁在长期交变载荷下出现磨损变形，同时凸台结构能保证铰接时连杆端面与臂体的接触面积充足，减少铰接副的侧向压强。臂身采用了变截面的弧形过渡构型，并非等截面直臂设计，这种设计一方面是为了避让安装路径上的其他设备构件，避免操纵摆动过程中臂身与周边零部件发生运动干涉，另一方面通过截面的渐变设计，在保证臂身整体抗弯、抗扭强度的前提下，尽可能去除非受力区域的多余材料，降低构件自身重量，减少操纵过程中需要克服的构件自重阻力，提升操纵手感的轻便性。从安装边界来看，花键端的安装基准为内花键的轴线与端面，安装时花键端面需要与轴肩贴合，

　　保证轴向定位准确，花键的齿位需要与操纵行程的中位、极限位置对应，确保扳动到极限位置时，臂身不会与周边结构发生碰撞；铰接端的光孔与花键孔存在固定的中心距，这个中心距直接决定了操纵力臂的长度，力臂越长，相同操纵力下能输出的扳动扭矩越大，但同时需要的摆动空间也会相应增加，设计时已经根据常规操纵力的人机工程范围，匹配了合理的中心距参数，保证单人手动操纵时的作用力在舒适区间内，同时不会因为力臂过长导致臂身刚性不足。臂身的所有转角位置都做了圆弧过渡处理，没有尖锐的直角结构，一方面是避免热处理和受力过程中出现应力集中，导致臂身在交变载荷下从转角位置萌生裂纹发生断裂，另一方面圆弧过渡的结构在铸造或机加工过程中也更易成型，减少加工应力残留。

　　在实际工况应用中，这类操纵臂通常需要承受频繁的往复摆动载荷，部分工况下还会承受一定的冲击载荷，因此结构设计时在花键端和铰接端都做了局部加厚，臂身的截面采用了类似工字形的加强构型？不对，从模型来看是矩形截面的弧形臂，截面厚度从花键端向铰接端逐渐平滑过渡，花键端因为要传递全部扭矩，截面厚度最大，往铰接端逐渐收窄，匹配不同位置的受力大小，实现等强度设计，让材料的利用率达到最优。安装时需要注意，花键配合需要涂抹适量的润滑脂，减少花键齿面的磨损，铰接孔与销轴的配合需要选择合适的间隙，既要保证铰接转动灵活，又不能间隙过大导致操纵出现旷量，铰接处需要设置防尘或润滑结构，避免粉尘进入铰接副加剧磨损。在运动校核层面，该操纵臂的摆动范围围绕花键轴线做定轴转动，设计时已经预留了足够的摆动间隙，臂身的外轮廓在整个摆动行程内，与周边安装基座、其他传动构件的最小安全间隙满足机械设计的安全要求，不会出现运动卡滞或碰撞的问题。这类构件的设计核心是在有限的安装空间内，通过合理的力臂构型和连接结构设计，实现操纵力的高效传递，同时保证足够的结构强度和疲劳寿命，兼顾操纵的轻便性和动作的准确性，避免出现操纵迟滞、空行程过大、构件断裂等实际使用中的常见问题。
